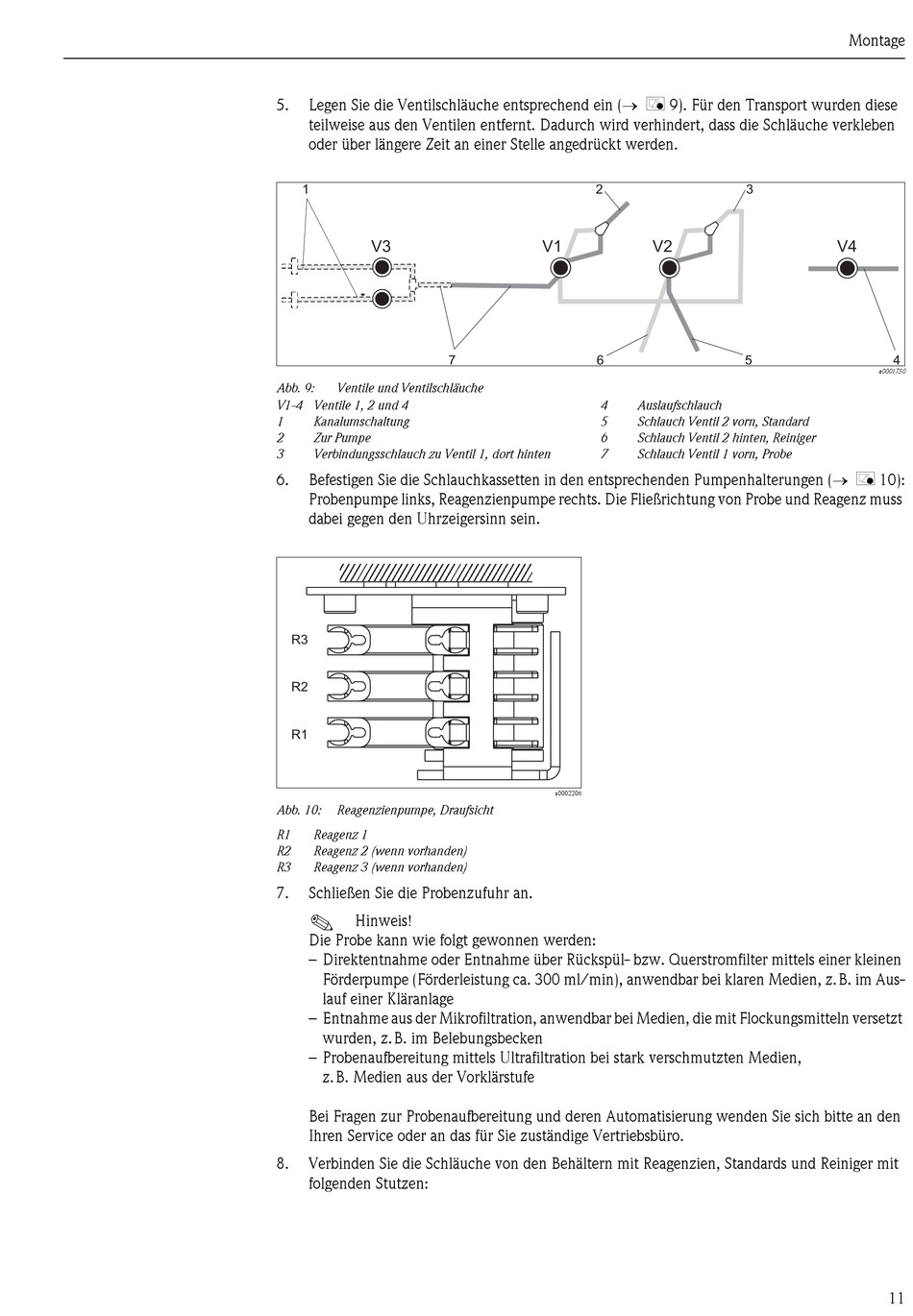

Legen Sie die Ventilschläuche entsprechend ein (→ å 9). Für den Transport wurden diese
5.
teilweise aus den Ventilen entfernt. Dadurch wird verhindert, dass die Schläuche verkleben
oder über längere Zeit an einer Stelle angedrückt werden.
1
V3
Abb. 9:
Ventile und Ventilschläuche
V1-4
Ventile 1, 2 und 4
1
Kanalumschaltung
2
Zur Pumpe
3
Verbindungsschlauch zu Ventil 1, dort hinten
Befestigen Sie die Schlauchkassetten in den entsprechenden Pumpenhalterungen (→ å 10):
6.
Probenpumpe links, Reagenzienpumpe rechts. Die Fließrichtung von Probe und Reagenz muss
dabei gegen den Uhrzeigersinn sein.
R3
R2
R1
Abb. 10:
Reagenzienpumpe, Draufsicht
R1
Reagenz 1
R2
Reagenz 2 (wenn vorhanden)
R3
Reagenz 3 (wenn vorhanden)
7.
Schließen Sie die Probenzufuhr an.
!
Hinweis!
Die Probe kann wie folgt gewonnen werden:
– Direktentnahme oder Entnahme über Rückspül- bzw. Querstromfilter mittels einer kleinen
Förderpumpe (Förderleistung ca. 300 ml/min), anwendbar bei klaren Medien, z.B. im Aus-
lauf einer Kläranlage
– Entnahme aus der Mikrofiltration, anwendbar bei Medien, die mit Flockungsmitteln versetzt
wurden, z.B. im Belebungsbecken
– Probenaufbereitung mittels Ultrafiltration bei stark verschmutzten Medien,
z.B. Medien aus der Vorklärstufe
Bei Fragen zur Probenaufbereitung und deren Automatisierung wenden Sie sich bitte an den
Ihren Service oder an das für Sie zuständige Vertriebsbüro.
8.
Verbinden Sie die Schläuche von den Behältern mit Reagenzien, Standards und Reiniger mit
folgenden Stutzen:
2
V1
7
6
4
5
6
7
a0002206
3
V2
5
Auslaufschlauch
Schlauch Ventil 2 vorn, Standard
Schlauch Ventil 2 hinten, Reiniger
Schlauch Ventil 1 vorn, Probe
Montage
V4
4
a0001730
11
