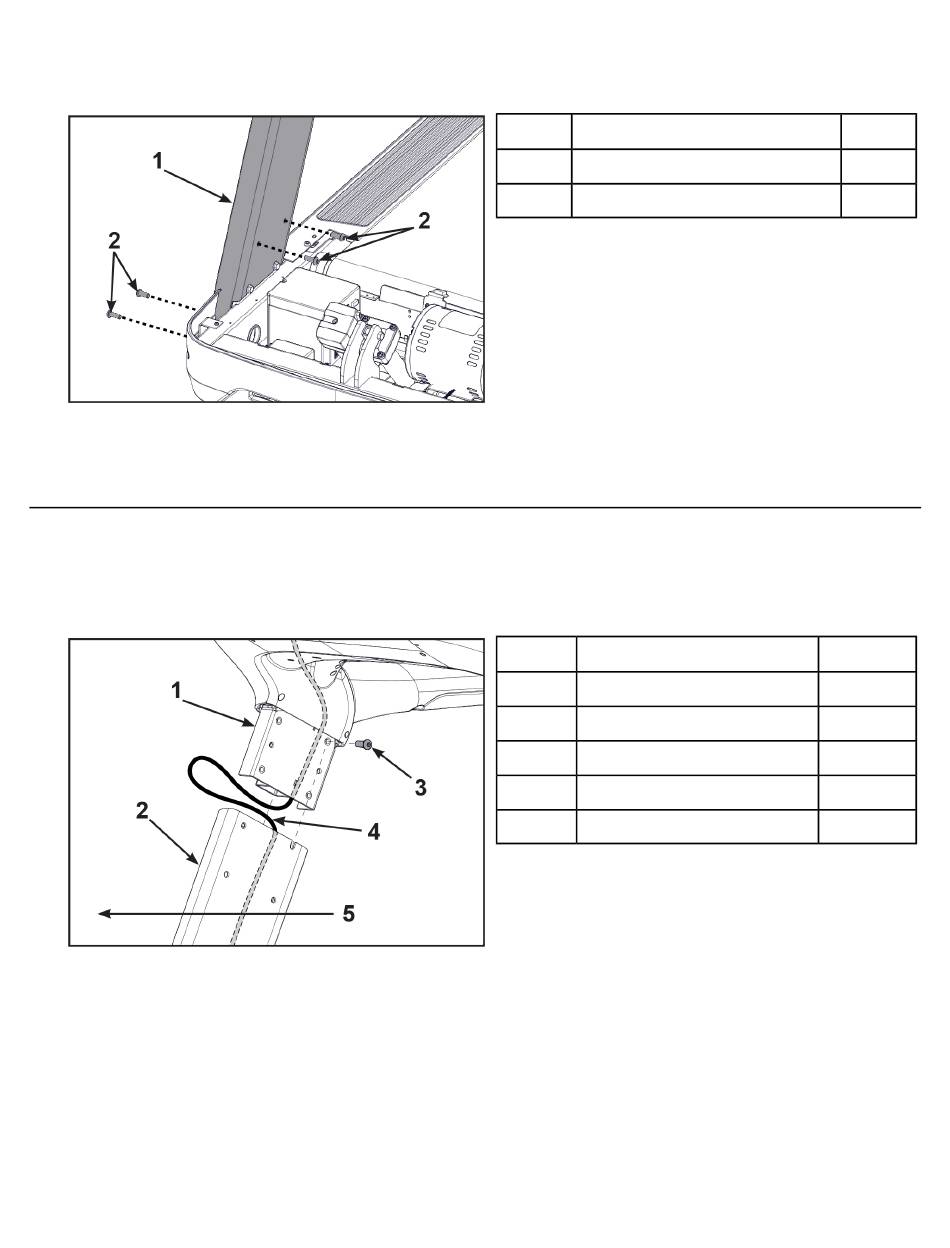

3. Setzen Sie die rechte Stütze auf das Basisbauteil und die im vorherigen Schritt montierten Schrauben.
4. Drehen Sie vier Schrauben von Hand in die rechte Stütze.
5. Wiederholen Sie die Schritte 1 bis 4 für die linke Stütze.
Montieren Sie das Konsolenbauteil an den Stützen.
Wenn das Gerät optional A/V- oder andere Kabel enthält, folgen Sie demselben Verfahren des
Displaykabels.
1. Drehen Sie eine Schraube von Hand in das obere hintere Loch für jede Seite des Konsolenbauteils.
Die Schrauben nicht vollständig in das Konsolenbauteil drehen.
Das Konsolenkabel bei der Montage des Konsolenbauteils nicht einklemmen oder beschädigen.
Zwei Personen sind für die folgenden zwei Schritte erforderlich.
Cybex 625T Laufband Teilnummer LT-23221-1 H
Seite 23 von 92
Beschreibung
1
Stütze (Rechte Ansicht)
2
Schraube
Beschreibung
1
Konsole
2
Stütze (Rechte Ansicht)
3
Schraube
4
Displaykabel
5
Gerätvorderseite
1
4
Menge
1
1
1
1
1
