VOLTSTORAGE SMART Handbuch Seite 9

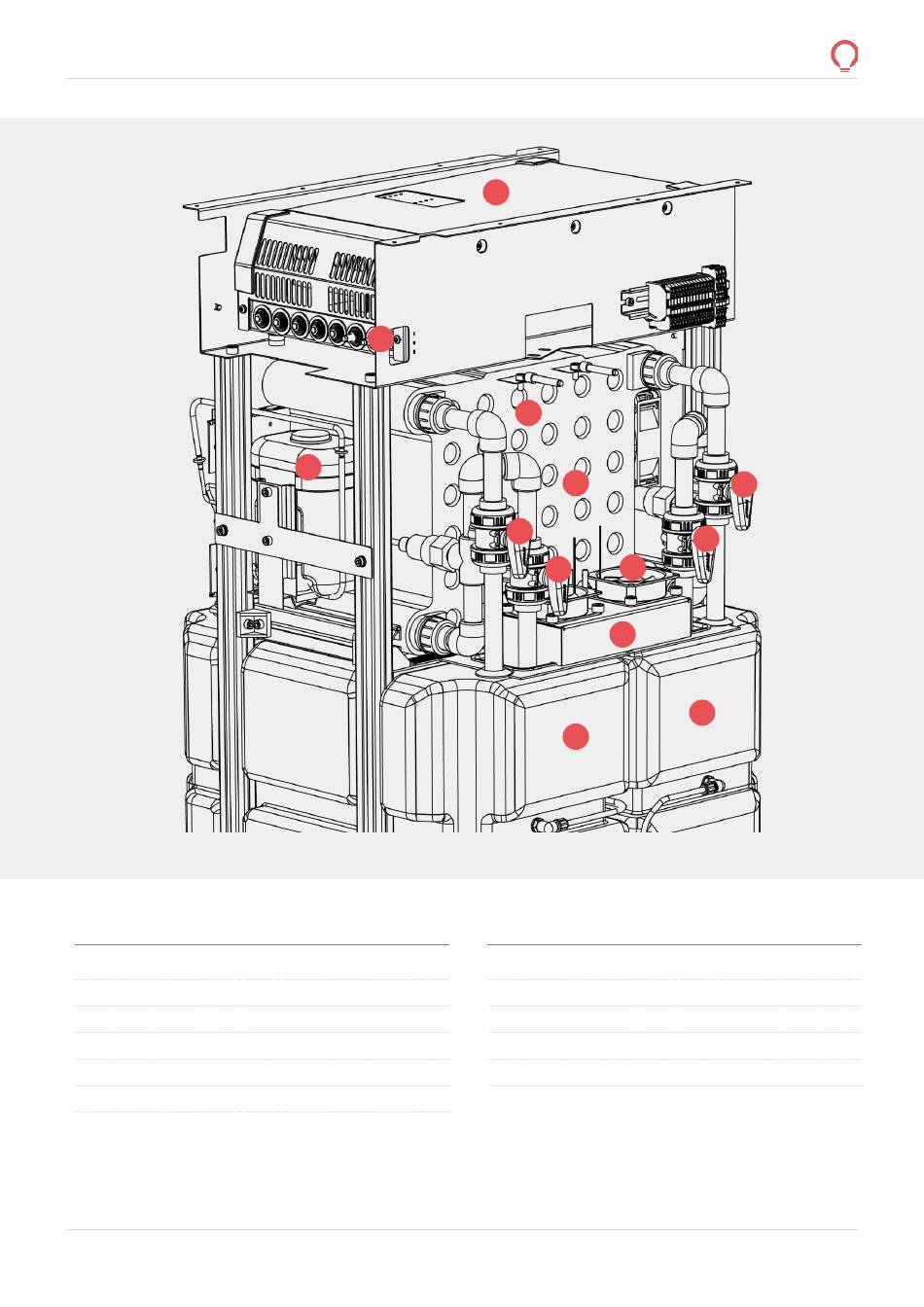

2. Speichersystem
Nummer Beschreibung
1 Redox-Flow-Batteriestack
2 2x magnetgekoppelte Pumpe (230V)
3 Lüfter (12V)
4a Absperrventil (Vorlauf)
4b Absperrventil (Rücklauf)
5 Rebalancing-Tank
Seite 9
10
5
8
9
1
4b
3
4a
2
6
Nummer Beschreibung
6 Elektrolyt-Tank (positiv)
7 Elektrolyt-Tank (negativ)
8 Batterie-Wechselrichter
9 Batterie-Pole
10 Wippschalter Batterie-Wechselrichter
VoltStorage SMART – Handbuch für Speicherbesitzer
4b
4a
7
