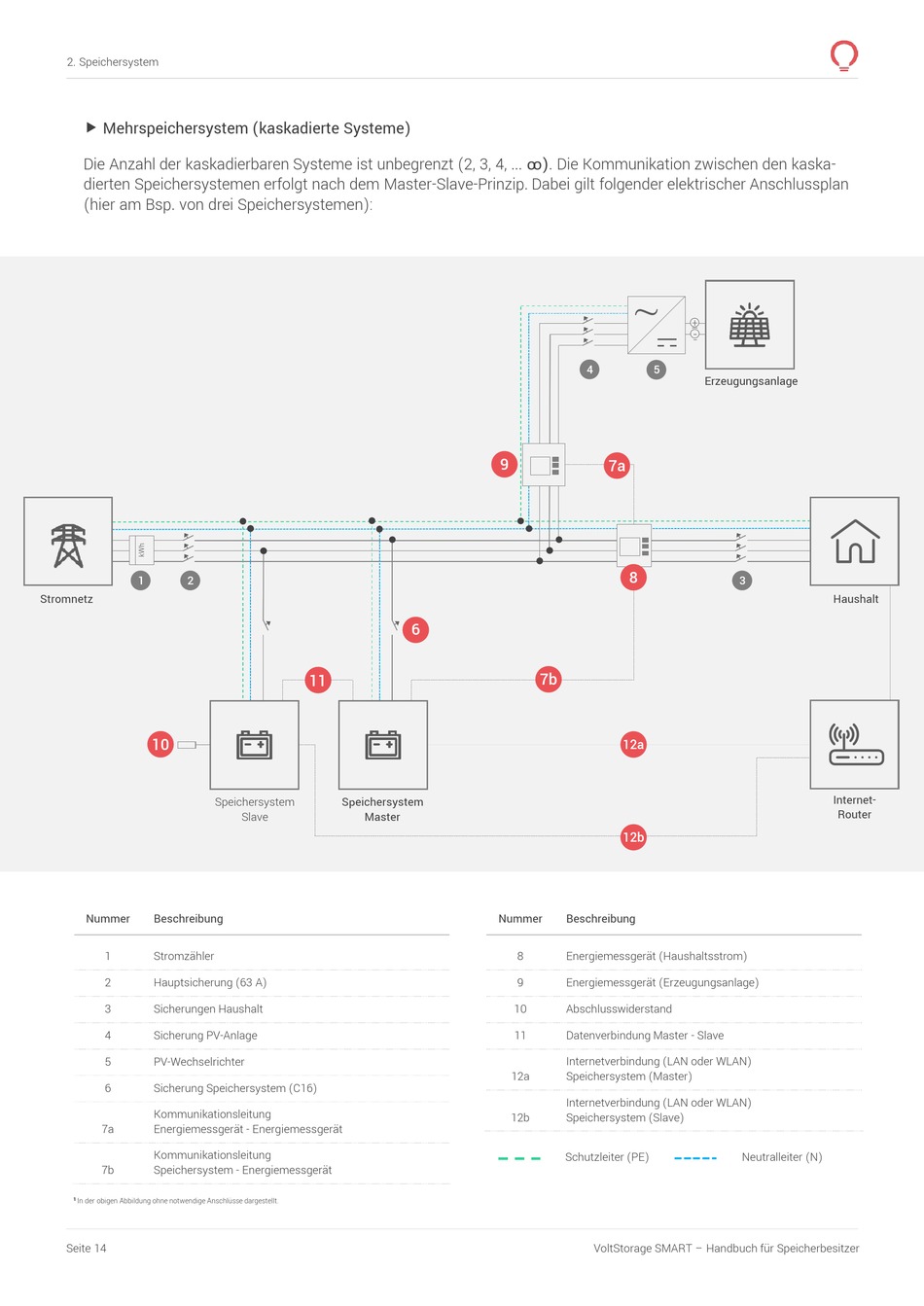

VOLTSTORAGE SMART Handbuch Seite 14

2. Speichersystem
 Mehrspeichersystem (kaskadierte Systeme)
Die Anzahl der kaskadierbaren Systeme ist unbegrenzt (2, 3, 4, ... ꚙ). Die Kommunikation zwischen den kaska-
dierten Speichersystemen erfolgt nach dem Master-Slave-Prinzip. Dabei gilt folgender elektrischer Anschlussplan
(hier am Bsp. von drei Speichersystemen):
1 2
Stromnetz
10
Nummer Beschreibung
1 Stromzähler
2 Hauptsicherung (63 A)
3 Sicherungen Haushalt
4 Sicherung PV-Anlage
5 PV-Wechselrichter
6 Sicherung Speichersystem (C16)
Kommunikationsleitung
7a Energiemessgerät - Energiemessgerät
Kommunikationsleitung
7b Speichersystem - Energiemessgerät
¹ In der obigen Abbildung ohne notwendige Anschlüsse dargestellt.
Seite 14
11
Speichersystem Speichersystem
Slave Master
9
6
7b
Nummer Beschreibung
8 Energiemessgerät (Haushaltsstrom)
9 Energiemessgerät (Erzeugungsanlage)
10 Abschlusswiderstand
11 Datenverbindung Master - Slave
Internetverbindung (LAN oder WLAN)
12a Speichersystem (Master)
Internetverbindung (LAN oder WLAN)
12b Speichersystem (Slave)
Schutzleiter (PE)
⁓
+
-
4 5
Erzeugungsanlage
7a
8
3
12a
12b
Neutralleiter (N)
VoltStorage SMART – Handbuch für Speicherbesitzer
Haushalt
Internet-
Router
