2. Speichersystem

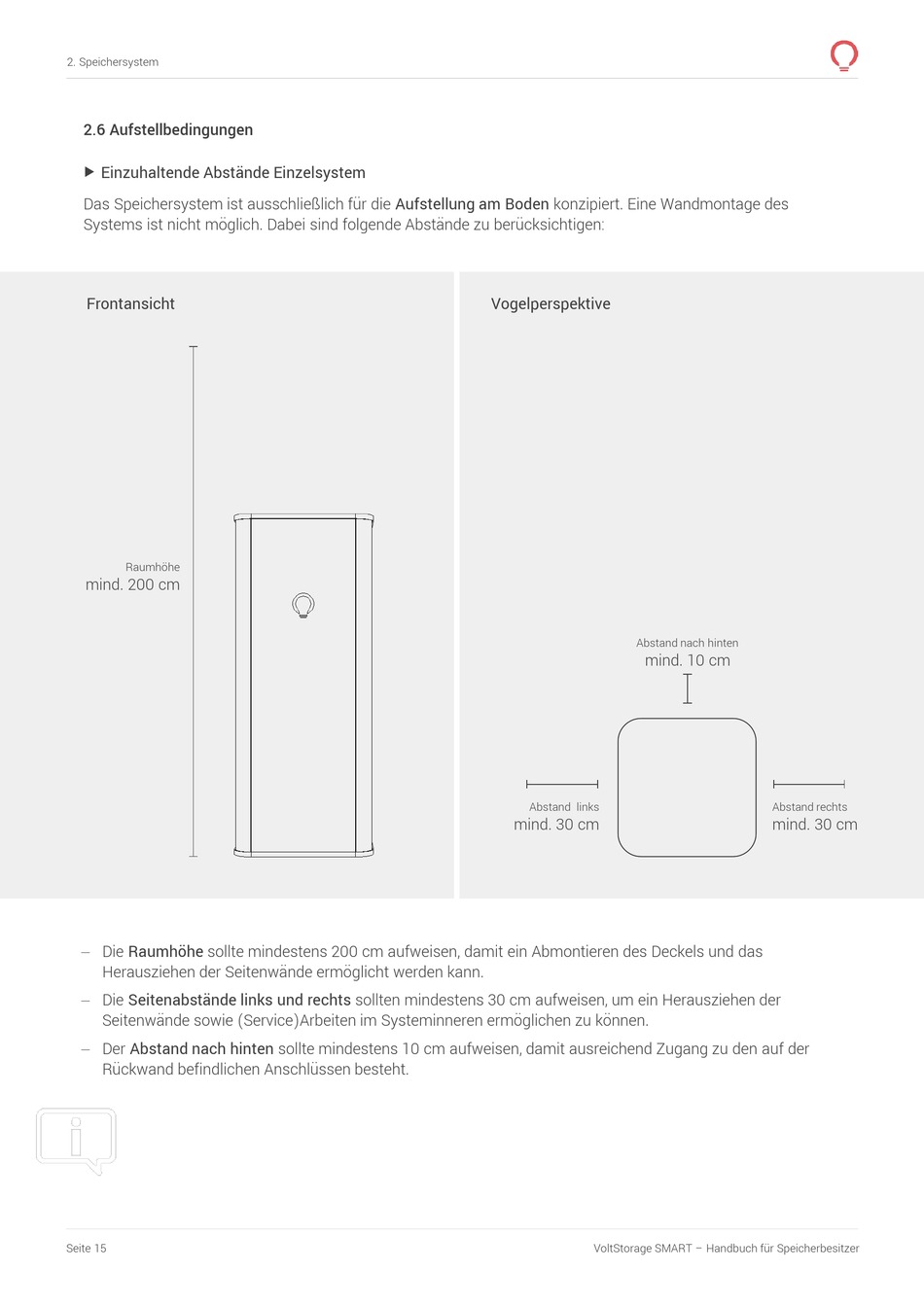

2.6 Aufstellbedingungen

 Einzuhaltende Abstände Einzelsystem
Das Speichersystem ist ausschließlich für die Aufstellung am Boden konzipiert. Eine Wandmontage des
Systems ist nicht möglich. Dabei sind folgende Abstände zu berücksichtigen:

Frontansicht

Raumhöhe
mind. 200 cm
‒ Die Raumhöhe sollte mindestens 200 cm aufweisen, damit ein Abmontieren des Deckels und das
Herausziehen der Seitenwände ermöglicht werden kann.
‒ Die Seitenabstände links und rechts sollten mindestens 30 cm aufweisen, um ein Herausziehen der
Seitenwände sowie (Service)Arbeiten im Systeminneren ermöglichen zu können.
‒ Der Abstand nach hinten sollte mindestens 10 cm aufweisen, damit ausreichend Zugang zu den auf der
Rückwand befindlichen Anschlüssen besteht.
Seite 15
Vogelperspektive
Abstand nach hinten
mind. 10 cm
Abstand links
mind. 30 cm
VoltStorage SMART – Handbuch für Speicherbesitzer
Abstand rechts
mind. 30 cm
