07. ELEKTRISCHER ANSCHLUSS

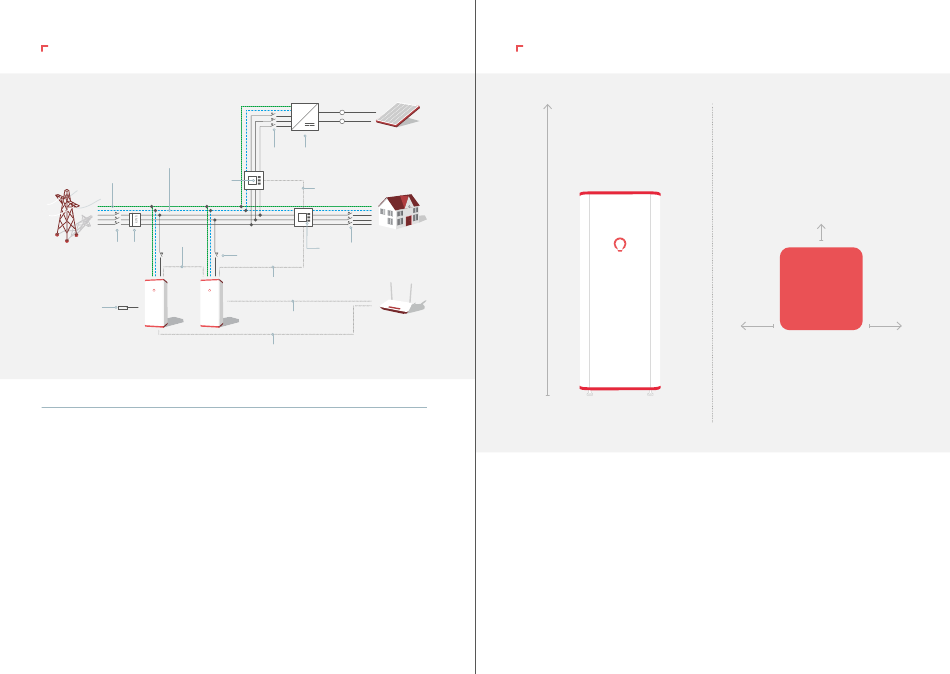

06. ELEKTRISCHER ANSCHLUSS MEHRSPEICHERSYSTEM

Neutralleiter (N)
Schutzleiter (PE)
01
11
14 13
12
Speichersystem Speichersystem
Master Slave
Empfohlene Anschlussvariante
01 Energiemessgerät (Erzeugungsanlage)
02 Sicherung Erzeugungsanlage
03 Wechselrichter Erzeugungsanlage
04 Kommunikationsleitung
(Energiemessgerät — Energiemessgerät)
05 Sicherungen (Verbraucher)
06 Energiemessgerät (Verbraucher)
07 Kommunikationsleitung
(Speichersystem — Energiemessgerät)
Die Anzahl der kaskadierbaren Systeme ist unbegrenzt (2, 3, 4, ... ∞). Die Kommunikation zwischen den kaskadierten
Speichersystemen erfolgt nach dem Master-Slave-Prinzip.
SPEICHERSYSTEM INSTALLATION KASKADIERTES SYSTEM
~
+
—
02 03
04
06 05
10
07
08
09
08 Internetverbindung (LAN/WLAN) Speichersystem (Master)
09 Internetverbindung (LAN/WLAN) Speichersystem (Slave)
10 Sicherung Speichersystem (Typ C32)
11 Datenverbindung (Master — Slave)
(s. VoltStorage Control Unit S.20 ←)
12 Abschlusswiderstand
13 Stromzähler
14 Hauptsicherung (63 A)
04. AUFSTELLORT

07. AUFSTELLBEDINGUNGEN EINZELSYSTEM

Raumhöhe
mind. 200 cm
Frontansicht
Das Speichersystem ist ausschließlich für die Aufstellung am Boden konzipiert. Eine Wand-
montage des Systems ist nicht möglich. Dabei sind folgende Abstände zu berücksichtigen:
— Die Raumhöhe muss mindestens 200 cm aufweisen, damit ein Abmontieren des Deckels
und das Herausziehen der Seitenwände ermöglicht werden kann.
— Die Seitenabstände links und rechts müssen mindestens 30 cm aufweisen, um ein Heraus-
ziehen der Seitenwände sowie (Service-) Arbeiten im Systeminneren ermöglichen zu können.
— Der Abstand nach hinten muss mindestens 10 cm aufweisen, damit ausreichend Zugang
zu den Anschlüssen auf der Rückwand besteht.
66 22 INSTALLATION EINZELSYSTEM
Abstand nach hinten:
mind. 10 cm
Abstand nach links: Abstand nach rechts:
mind. 30 cm mind. 30 cm
Vogelperspektive
34 23
