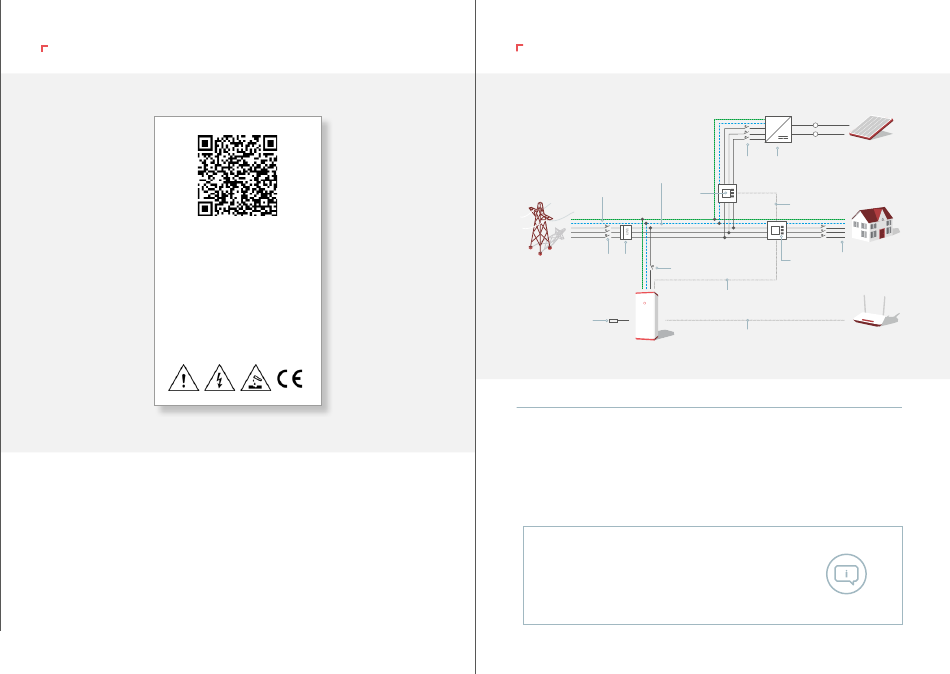

04. TYPENSCHILD

_ VoltStorage GmbH
HERSTELLER
_ SMART 1.2
GERÄT
_ Vanadium-Redox-Flow
BATTERIE
_ AD0000
SERIEN-NR.
_ 1.2
VERSIONS-NR.
_ 2021
BAUJAHR
_ 230 V
AC-SPANNUNG
_ 28 V
DC-SPANNUNG
_ 50 Hz
AC-FREQUENZ
_ IP32
SCHUTZART
Das Typenschild dient zur eindeutigen Identifizierung des Speichersystems und befindet sich
auf der Rückseite des Speichersystems. Sofern Rückfragen an den VoltStorage Support
gestellt werden, können Angaben des Typenschilds benötigt werden. Das Typenschild ent-
hält folgende Informationen: Hersteller, Gerätebezeichnung, Batterietyp, Seriennummer,
Versionsnummer, Baujahr, AC-Spannung, DC-Spannung, AC-Frequenz, Schutzklasse, QR-Code.
QR-Code
Der auf dem Typenschild integrierte QR-Code ist ausschließlich mit dem QR-Code-Scanner
des VoltStorage Admin Panels auszulesen. Das VoltStorage Admin Panel ist nur für ausge-
wählte VoltStorage Mitarbeiter und Fachpartner mit entsprechendem Zugang aufrufbar.
Durch Scannen des QR-Codes wird im Admin Panel die Übersichtsseite des entsprechend hinter-
legten Speichersystems aufgerufen. Abhängig von den Nutzungsrechten können so Einstel-
lungen am Speichersystem vorgenommen werden.
SPEICHERSYSTEM
07. ELEKTRISCHER ANSCHLUSS

05. ELEKTRISCHER ANSCHLUSS EINZELSYSTEM

Schutzleiter (PE)
10
Empfohlene Anschlussvariante
01 Energiemessgerät (Erzeugungsanlage)
02 Sicherung Erzeugungsanlage
03 Wechselrichter Erzeugungsanlage
04 Kommunikationsleitung
(Energiemessgerät — Energiemessgerät)
05 Sicherungen (Verbraucher)
06 Energiemessgerät (Verbraucher)
Das Energiemessgerät (Verbraucher) misst den kompletten
Haushaltsverbrauch. Es muss so angeschlossen sein,
dass das Speichersystem nicht Bestandteil des Haushalts-
verbrauchs ist.
20 25
~
02 03
Neutralleiter (N)
01
11 12
09
07
08
07 Kommunikationsleitung
(Speichersystem — Energiemessgerät)
08 Internetverbindung (LAN oder WLAN)
09 Sicherung Speichersystem (C32)
10 Abschlusswiderstand
11 Hauptsicherung (63 A)
12 Stromzähler
+
—
04
06 05
(s. VoltStorage Control Unit S.20 ←)
43 21
