BEHEBUNG VON STÖRUNGEN
MONITOR FUNKTIONIERT NICHT, ANZEIGE DUNKEL
• Die Versorgungsspannung 12 V (min. 8,5 V) liegt nicht an.
• Versorgungskabel nicht polrichtig angeschlossen.
• Hauptschalter auf der Geräterückseite nicht eingeschaltet (BE).
• Hauptschalter oder Elektronik defekt.
Hinweis: Da im Gerät eine Sicherung mit automatischer Rückstellung
zum Einsatz kommt, ist
„Sicherungswechsel" unnötig. Gerät in einer Fachwerkstatt instandsetzen
lassen.
MONITOR FUNKTIONIERT, JEDOCH GRÜNE LED „POWER
OUT" LEUCHTET NICHT ODER BLINKT
• Die LED zeigt das Anliegen der Versorgungsspannung an; Stromkreis
wird bei Überlastung abgeschaltet.
Anzeigen: LED leuchtet → Normalbetrieb
LED blinkt → teilweise Überlastung
LED leuchtet nicht → externer Kurzschluss
Überprüfung: Kabelstecker der Module am Monitor herausziehen.
- LED leuchtet nach kurzer Zeit auf
- LED bleibt dunkel
Mögliche Ursachen einer externen Überlastung:
Kabel verklemmt:
•
Fehlersuche: Kabelanschlüsse vom Monitor her beginnend der
Reihe nach trennen. Wenn die LED aufleuchtet,
Anschluss wiederherstellen (Kabel bis zu dieser Stelle in
Ordnung), dann Vorgang wiederholen, bis kurzgeschlossener
Kabelabschnitt gefunden wird.
Kornsensor defekt:
•
Fehlersuche: die Module voneinander trennen, bis derjenige
gefunden wird, der die Überlastung verursacht. Das Anliegen der
12
BEHEBUNG VON STÖRUNGEN
das Öffnen des Gehäuses
→ Kurzschluss extern
→ Monitor defekt.

INSTALLIERUNG, EINSCHALTEN

ANBAU DES MONITORS: Das Gerät wird mit Hilfe des Befestigungsbügels
an einer gut sichtbaren Stelle befestigt, wobei darauf zu achten ist, dass die
Anzeige vor Sonneneinstrahlung geschützt angeordnet wird.
wegen
Der Anbau des Kornsensors ist gemäß besonderer Anleitung u. Zeichnung
vorzunehmen.
ANSCHLIESSEN: Der Monitor wird unter Vorschaltung einer Sicherung
(min. 1 A) und eines Hauptschalters polrichtig (Pluspol = rot;) ans 12V–
Bordnetz des Schleppers angeschlossen. Den vielpoligen Kabelbündel-Stecker
an den Monitor anschließen.
ZUR BEACHTUNG: Keine gemeinsamen Anschlusspunkte mit Verbrauchern
verwenden, von denen Störsignale erzeugt werden können (Elektromotor,
Magnetventil u. dgl.)!
Bei Schweißarbeiten Versorgungskabel unbedingt vom Bordnetz des
Schleppers trennen!
EINSCHALTEN: Das Gerät führt nach dem Einschalten einen Systemtest
durch und ist gleich nachher zur Kontrolle des Säausfalls bereit.
Zur Hektarmessung ist die vorherige Eingabe von Grunddaten erforderlich.

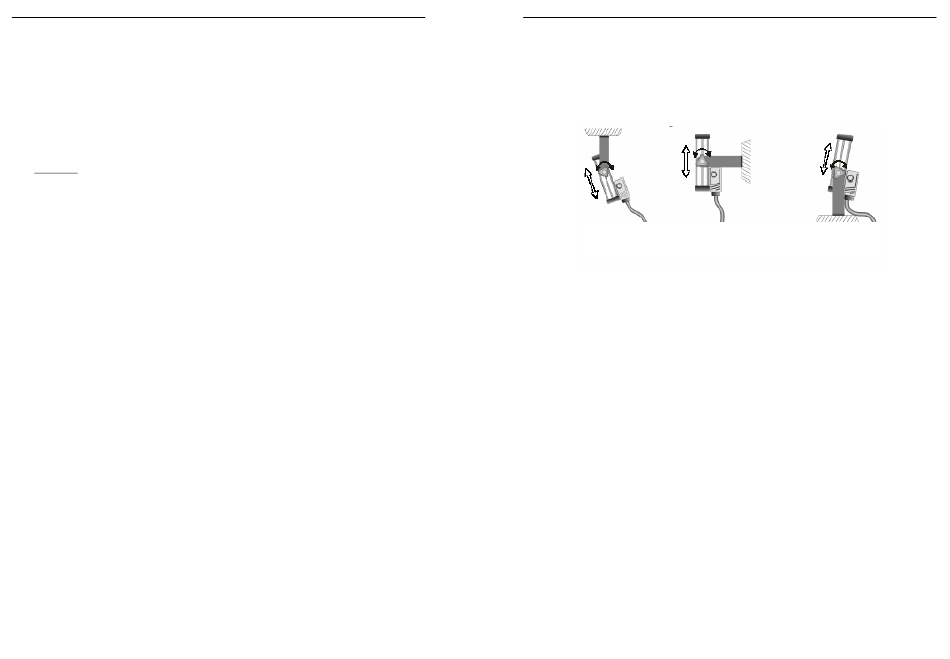

Befestigung an einer
oben seitlich
INSTALLIERUNG, EINSCHALTEN
oder unten
angebrachten Konsole
