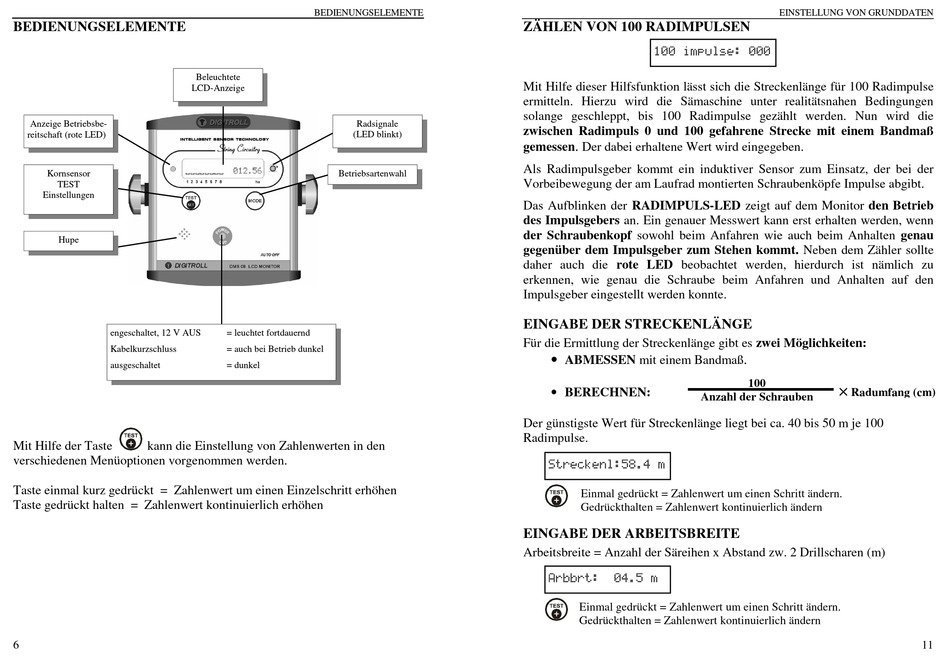

BEDIENUNGSELEMENTE

LCD-Anzeige
Anzeige Betriebsbe-
reitschaft (rote LED)
Kornsensor
TEST
Einstellungen
Hupe
engeschaltet, 12 V AUS
Kabelkurzschluss
ausgeschaltet
Mit Hilfe der Taste kann die Einstellung von Zahlenwerten in den
verschiedenen Menüoptionen vorgenommen werden.
Taste einmal kurz gedrückt = Zahlenwert um einen Einzelschritt erhöhen
Taste gedrückt halten = Zahlenwert kontinuierlich erhöhen
6
BEDIENUNGSELEMENTE
Beleuchtete
Radsignale
(LED blinkt)
Betriebsartenwahl
= leuchtet fortdauernd
= auch bei Betrieb dunkel
= dunkel
ZÄHLEN VON 100 RADIMPULSEN
100 impulse: 000
Mit Hilfe dieser Hilfsfunktion lässt sich die Streckenlänge für 100 Radimpulse
ermitteln. Hierzu wird die Sämaschine unter realitätsnahen Bedingungen
solange geschleppt, bis 100 Radimpulse gezählt werden. Nun wird die
zwischen Radimpuls 0 und 100 gefahrene Strecke mit einem Bandmaß
.
gemessen Der dabei erhaltene Wert wird eingegeben.
Als Radimpulsgeber kommt ein induktiver Sensor zum Einsatz, der bei der
Vorbeibewegung der am Laufrad montierten Schraubenköpfe Impulse abgibt.
Das Aufblinken der RADIMPULS-LED zeigt auf dem Monitor den Betrieb
des Impulsgebers an. Ein genauer Messwert kann erst erhalten werden, wenn
der Schraubenkopf sowohl beim Anfahren wie auch beim Anhalten genau
gegenüber dem Impulsgeber zum Stehen kommt. Neben dem Zähler sollte
daher auch die rote LED beobachtet werden, hierdurch ist nämlich zu
erkennen, wie genau die Schraube beim Anfahren und Anhalten auf den
Impulsgeber eingestellt werden konnte.
EINGABE DER STRECKENLÄNGE
Für die Ermittlung der Streckenlänge gibt es zwei Möglichkeiten:
ABMESSEN mit einem Bandmaß
•
• BERECHNEN:
Anzahl der Schrauben
Der günstigste Wert für Streckenlänge liegt bei ca. 40 bis 50 m je 100
Radimpulse.
Streckenl:58.4 m
Einmal gedrückt = Zahlenwert um einen Schritt ändern.
Gedrückthalten = Zahlenwert kontinuierlich ändern

EINGABE DER ARBEITSBREITE

Arbeitsbreite = Anzahl der Säreihen x Abstand zw. 2 Drillscharen (m)
Arbbrt: 04.5 m
Einmal gedrückt = Zahlenwert um einen Schritt ändern.
Gedrückthalten = Zahlenwert kontinuierlich ändern
EINSTELLUNG VON GRUNDDATEN
.
100
×
Radumfang (cm)
11
