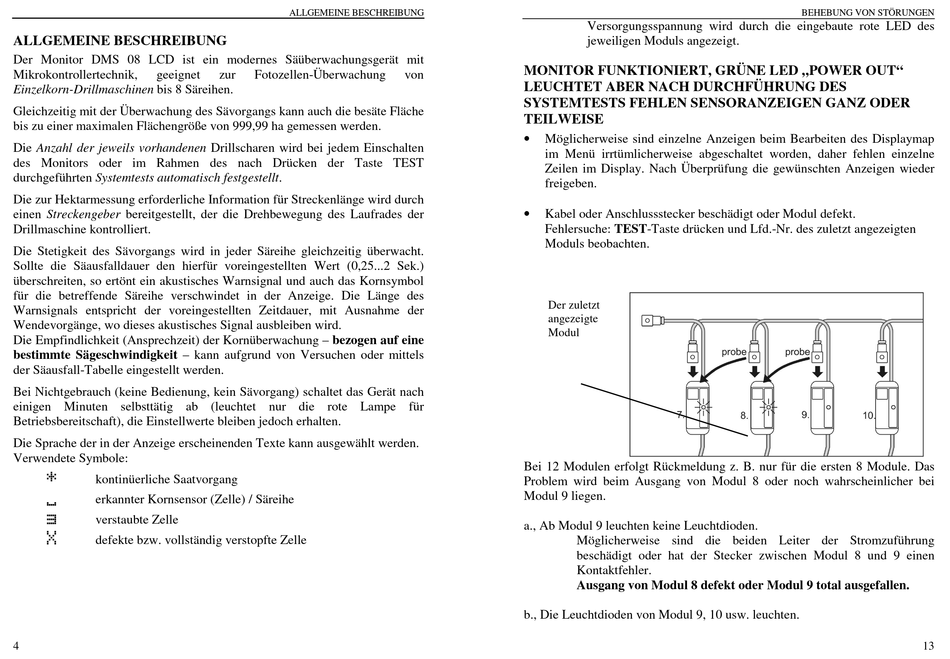

ALLGEMEINE BESCHREIBUNG

Der Monitor DMS 08 LCD ist ein modernes Säüberwachungsgerät mit
Mikrokontrollertechnik, geeignet
Einzelkorn-Drillmaschinen bis 8 Säreihen.
Gleichzeitig mit der Überwachung des Sävorgangs kann auch die besäte Fläche
bis zu einer maximalen Flächengröße von 999,99 ha gemessen werden.
Die Anzahl der jeweils vorhandenen Drillscharen wird bei jedem Einschalten
des Monitors oder im Rahmen des nach Drücken der Taste TEST
durchgeführten Systemtests automatisch festgestellt.
Die zur Hektarmessung erforderliche Information für Streckenlänge wird durch
einen Streckengeber bereitgestellt, der die Drehbewegung des Laufrades der
Drillmaschine kontrolliert.
Die Stetigkeit des Sävorgangs wird in jeder Säreihe gleichzeitig überwacht.
Sollte die Säausfalldauer den hierfür voreingestellten Wert (0,25...2 Sek.)
überschreiten, so ertönt ein akustisches Warnsignal und auch das Kornsymbol
für die betreffende Säreihe verschwindet in der Anzeige. Die Länge des
Warnsignals entspricht der voreingestellten Zeitdauer, mit Ausnahme der
Wendevorgänge, wo dieses akustisches Signal ausbleiben wird.
Die Empfindlichkeit (Ansprechzeit) der Kornüberwachung – bezogen auf eine
bestimmte Sägeschwindigkeit – kann aufgrund von Versuchen oder mittels
der Säausfall-Tabelle eingestellt werden.
Bei Nichtgebrauch (keine Bedienung, kein Sävorgang) schaltet das Gerät nach
einigen Minuten selbsttätig ab (leuchtet nur die rote Lampe für
Betriebsbereitschaft), die Einstellwerte bleiben jedoch erhalten.
Die Sprache der in der Anzeige erscheinenden Texte kann ausgewählt werden.
Verwendete Symbole:
* kontinüerliche Saatvorgang
erkannter Kornsensor (Zelle) / Säreihe
B
verstaubte Zelle
N
X
defekte bzw. vollständig verstopfte Zelle
4
ALLGEMEINE BESCHREIBUNG
zur Fotozellen-Überwachung
MONITOR FUNKTIONIERT, GRÜNE LED „POWER OUT"
von
LEUCHTET ABER NACH DURCHFÜHRUNG DES
SYSTEMTESTS FEHLEN SENSORANZEIGEN GANZ ODER
TEILWEISE
Möglicherweise sind einzelne Anzeigen beim Bearbeiten des Displaymap
•
im Menü irrtümlicherweise abgeschaltet worden, daher fehlen einzelne
Zeilen im Display. Nach Überprüfung die gewünschten Anzeigen wieder
freigeben.
Kabel oder Anschlussstecker beschädigt oder Modul defekt.
•
Fehlersuche: TEST-Taste drücken und Lfd.-Nr. des zuletzt angezeigten
Moduls beobachten.
Der zuletzt
angezeigte
Modul
Bei 12 Modulen erfolgt Rückmeldung z. B. nur für die ersten 8 Module. Das
Problem wird beim Ausgang von Modul 8 oder noch wahrscheinlicher bei
Modul 9 liegen.
a., Ab Modul 9 leuchten keine Leuchtdioden.
Möglicherweise sind die beiden Leiter der Stromzuführung
beschädigt oder hat der Stecker zwischen Modul 8 und 9 einen
Kontaktfehler.
Ausgang von Modul 8 defekt oder Modul 9 total ausgefallen.
b., Die Leuchtdioden von Modul 9, 10 usw. leuchten.
Versorgungsspannung wird durch die eingebaute rote LED des
jeweiligen Moduls angezeigt.
BEHEBUNG VON STÖRUNGEN
