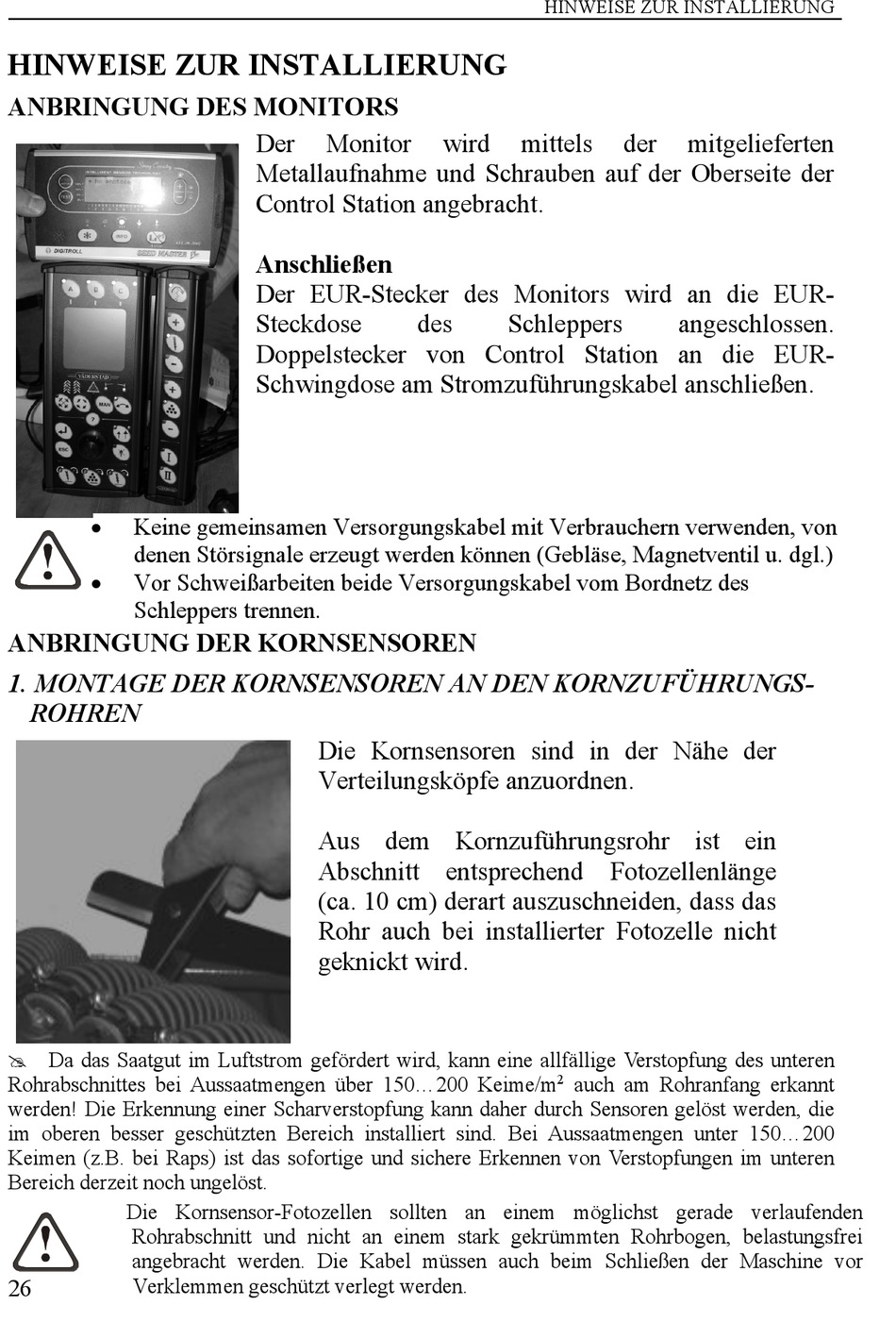

HINWEISE ZUR INSTALLIERUNG

ANBRINGUNG DES MONITORS

•
Keine gemeinsamen Versorgungskabel mit Verbrauchern verwenden, von
denen Störsignale erzeugt werden können (Gebläse, Magnetventil u. dgl.)
•
Vor Schweißarbeiten beide Versorgungskabel vom Bordnetz des
Schleppers trennen.

ANBRINGUNG DER KORNSENSOREN

1. MONTAGE DER KORNSENSOREN AN DEN KORNZUFÜHRUNGS-
ROHREN
@ Da das Saatgut im Luftstrom gefördert wird, kann eine allfällige Verstopfung des unteren
Rohrabschnittes bei Aussaatmengen über 150...200 Keime/m
werden! Die Erkennung einer Scharverstopfung kann daher durch Sensoren gelöst werden, die
im oberen besser geschützten Bereich installiert sind. Bei Aussaatmengen unter 150...200
Keimen (z.B. bei Raps) ist das sofortige und sichere Erkennen von Verstopfungen im unteren
Bereich derzeit noch ungelöst.
Die Kornsensor-Fotozellen sollten an einem möglichst gerade verlaufenden
Rohrabschnitt und nicht an einem stark gekrümmten Rohrbogen, belastungsfrei
angebracht werden. Die Kabel müssen auch beim Schließen der Maschine vor
Verklemmen geschützt verlegt werden.
26
Der Monitor
Metallaufnahme und Schrauben auf der Oberseite der
Control Station angebracht.
Anschließen
Der EUR-Stecker des Monitors wird an die EUR-
Steckdose des
Doppelstecker von Control Station an die EUR-
Schwingdose am Stromzuführungskabel anschließen.
Die Kornsensoren sind in der Nähe der
Verteilungsköpfe anzuordnen.
Aus dem Kornzuführungsrohr ist ein
Abschnitt entsprechend Fotozellenlänge
(ca. 10 cm) derart auszuschneiden, dass das
Rohr auch bei installierter Fotozelle nicht
geknickt wird.
HINWEISE ZUR INSTALLIERUNG
wird mittels
Schleppers
2
auch am Rohranfang erkannt
der mitgelieferten
angeschlossen.
