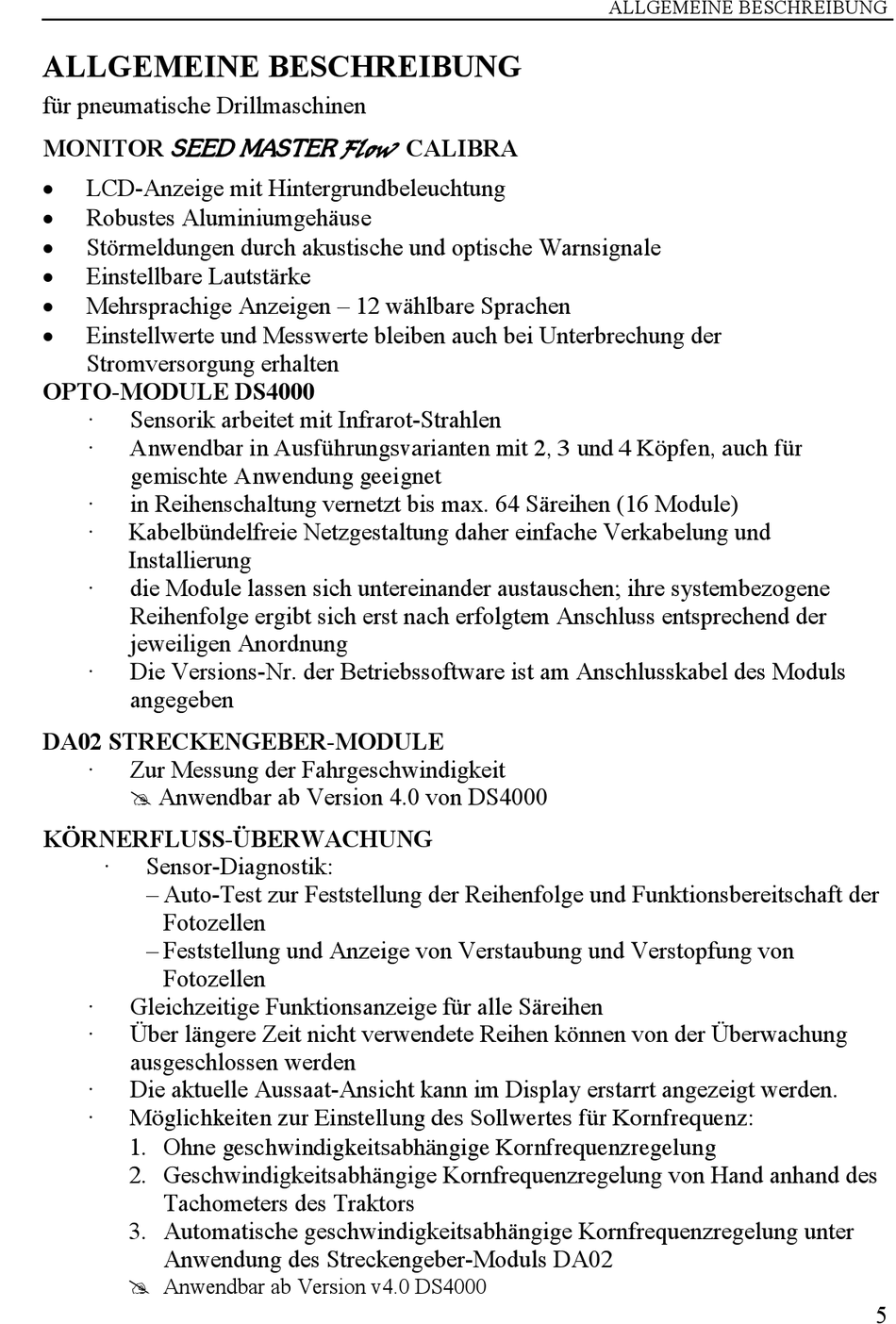

ALLGEMEINE BESCHREIBUNG

für pneumatische Drillmaschinen
MONITOR SEED MASTER Flow CALIBRA
•
LCD-Anzeige mit Hintergrundbeleuchtung
•
Robustes Aluminiumgehäuse
•
Störmeldungen durch akustische und optische Warnsignale
•
Einstellbare Lautstärke
•
Mehrsprachige Anzeigen – 12 wählbare Sprachen
•
Einstellwerte und Messwerte bleiben auch bei Unterbrechung der
Stromversorgung erhalten
OPTO-MODULE DS4000
· Sensorik arbeitet mit Infrarot-Strahlen
·
Anwendbar in Ausführungsvarianten mit 2, 3 und 4 Köpfen, auch für
gemischte Anwendung geeignet
· in Reihenschaltung vernetzt bis max. 64 Säreihen (16 Module)
· Kabelbündelfreie Netzgestaltung daher einfache Verkabelung und
Installierung
· die Module lassen sich untereinander austauschen; ihre systembezogene
Reihenfolge ergibt sich erst nach erfolgtem Anschluss entsprechend der
jeweiligen Anordnung
· Die Versions-Nr. der Betriebssoftware ist am Anschlusskabel des Moduls
angegeben
DA02 STRECKENGEBER-MODULE
· Zur Messung der Fahrgeschwindigkeit
@ Anwendbar ab Version 4.0 von DS4000
KÖRNERFLUSS-ÜBERWACHUNG
· Sensor-Diagnostik:
– Auto-Test zur Feststellung der Reihenfolge und Funktionsbereitschaft der
Fotozellen
– Feststellung und Anzeige von Verstaubung und Verstopfung von
Fotozellen
· Gleichzeitige Funktionsanzeige für alle Säreihen
· Über längere Zeit nicht verwendete Reihen können von der Überwachung
ausgeschlossen werden
· Die aktuelle Aussaat-Ansicht kann im Display erstarrt angezeigt werden.
·
Möglichkeiten zur Einstellung des Sollwertes für Kornfrequenz:
1. Ohne geschwindigkeitsabhängige Kornfrequenzregelung
2. Geschwindigkeitsabhängige Kornfrequenzregelung von Hand anhand des
Tachometers des Traktors
3. Automatische geschwindigkeitsabhängige Kornfrequenzregelung unter
Anwendung des Streckengeber-Moduls DA02
@
Anwendbar ab Version v4.0 DS4000
ALLGEMEINE BESCHREIBUNG
