Eliminierung des Hintergrunds bei leerem Behälter:
4.
Platzieren Sie den Sensor an der Anwendungsposition. Es darf sich kein Ziel vor dem
Sensor befinden.
5.
Drehen Sie das Potenziometer im Uhrzeigersinn, bis die gelbe LED aufleuchtet, und
dann entgegen dem Uhrzeigersinn, bis die gelbe LED erlischt und die grüne LED
dauerhaft leuchtet.
6.
Sie haben die Einstellung für den stabilen AUS-Zustand erreicht.
Montage Sensor:
M 30 x 1,5
Beim Einschrauben in Gewindeblöcke sind die maximalen Einschraublängen zu beachten (DIN
13).
ProTec Polymer Processing GmbH

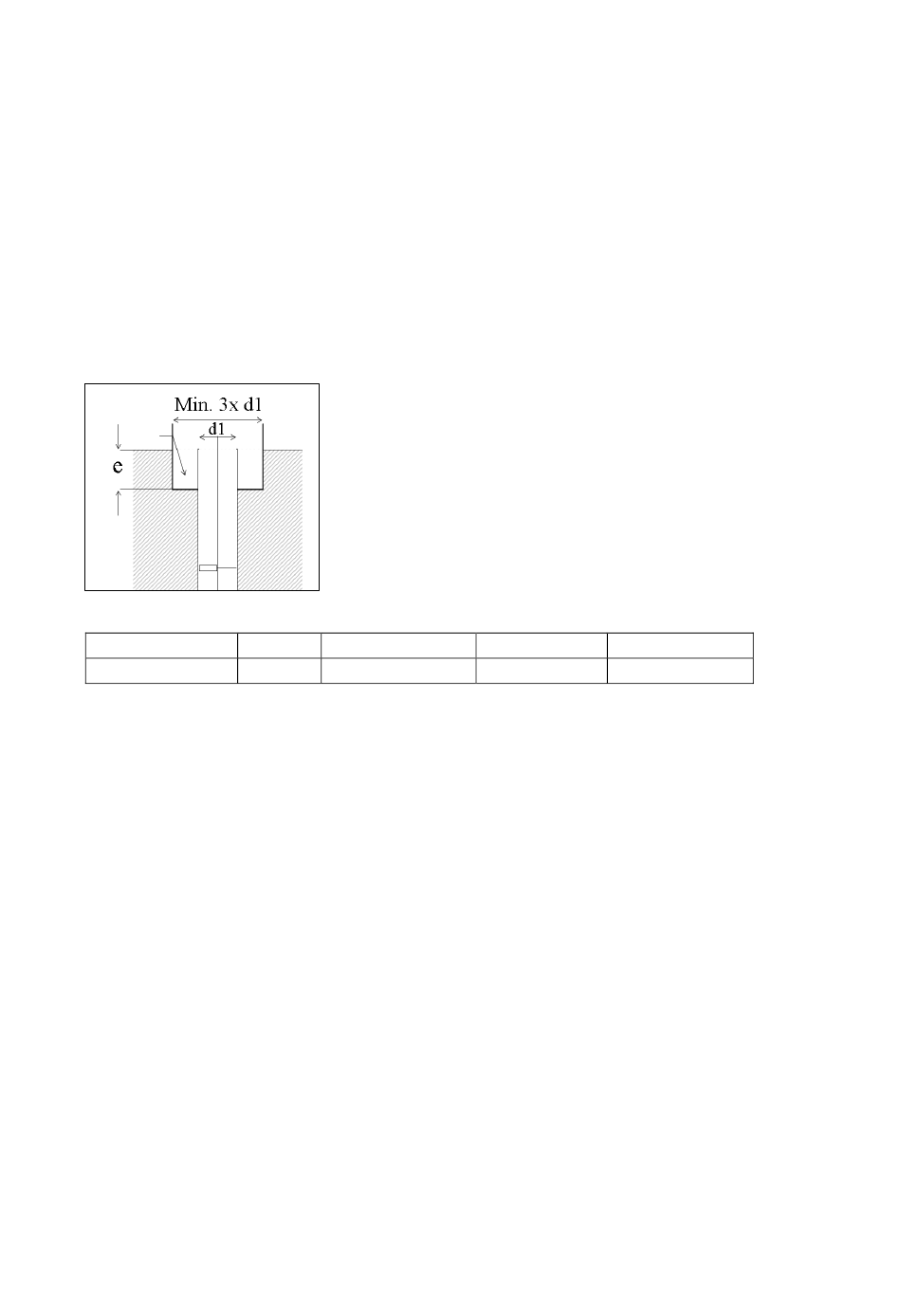

Die verwendete Variante ist die nicht bündig einbaubare: Das
Maß „e" entspricht der gewindefreien Zone bzw. ≥ 25 mm. Das
Maß „Min. 3x d1 entspricht der vorgeschriebenen
Mindestfreifläche, wobei d1 der Durchmesser des Sensors ist.
Die Gewindesensoren werden mit zwei Muttern geliefert. Die
folgenden maximalen Anzugsdrehmomente (Tabelle) sind zu
beachten:
PVC
PA 6.6
-
13 Nm
PTFE
V2A
3,0 Nm
230 Nm
Foerdergeraet_FG201-FG206_BA_1v0_2018_de
72
