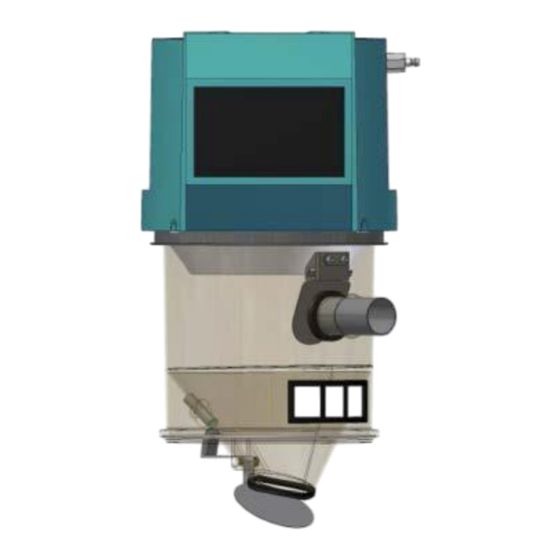

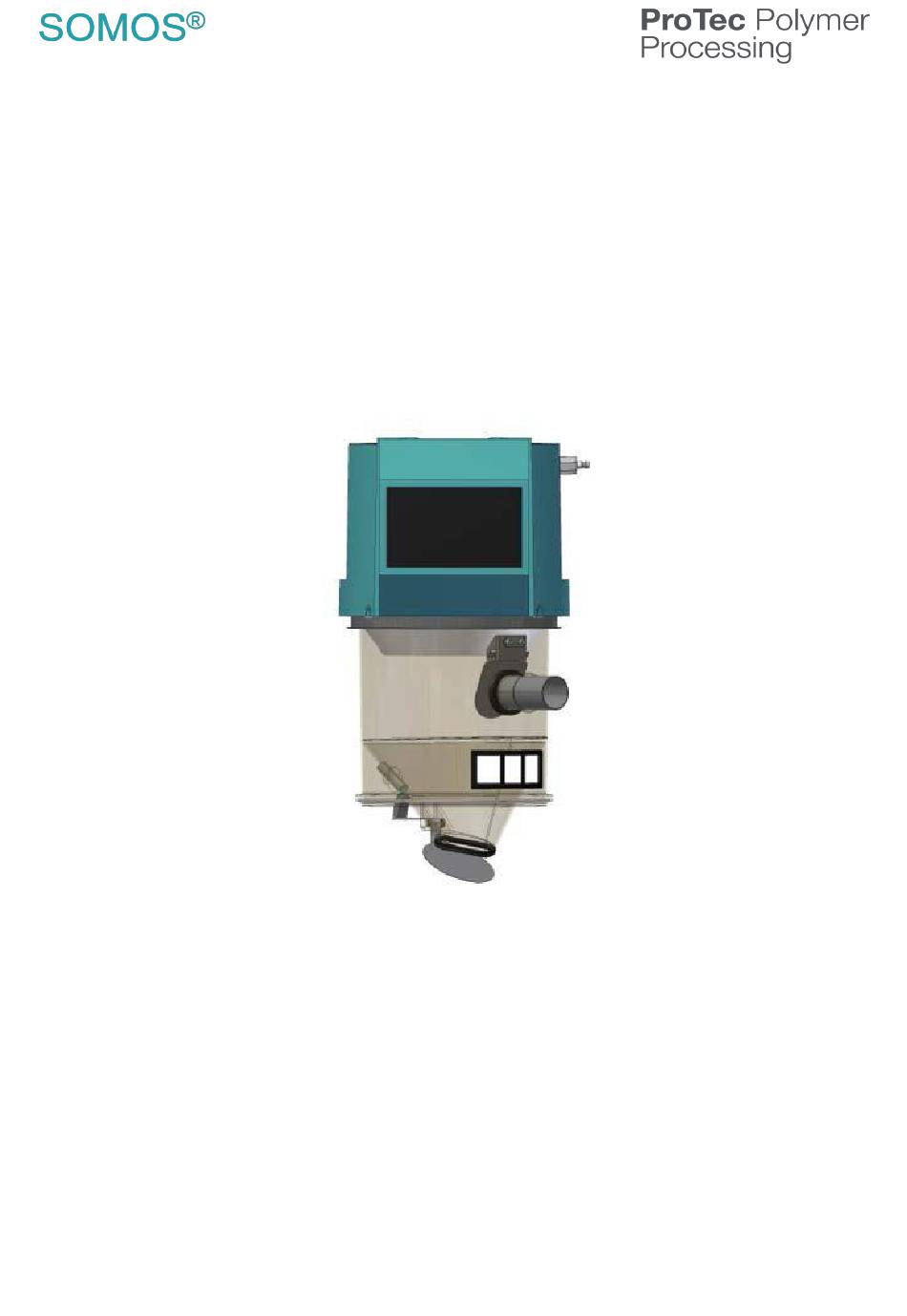

Die Fördergeräte FG 20x
mit Steuerung SOMOS
Bedienungsanleitung
Technischer Kundendienst
+49 6251 77061- 251
T
+49 6251 77061- 570
F
service@sp-protec.com
®
control-basic
ProTec Polymer Processing GmbH
Stubenwald-Allee 9
64625 Bensheim
Germany
T
+49 6251 77061-0
F
+49 6251 77061-500
info@sp-protec.com
www.sp-protec.com
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für ProTec Polymer Processing SOMOS FG 20-Serie
- Seite 1 Die Fördergeräte FG 20x ® mit Steuerung SOMOS control-basic Bedienungsanleitung ProTec Polymer Processing GmbH Technischer Kundendienst Stubenwald-Allee 9 64625 Bensheim +49 6251 77061- 251 Germany +49 6251 77061- 570 +49 6251 77061-0 +49 6251 77061-500 service@sp-protec.com info@sp-protec.com www.sp-protec.com...
- Seite 2 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 3: Inhaltsverzeichnis
Elektrische Daten ....................17 3.3.3 Umgebungsbedingungen ..................18 3.3.4 Werkstoffe ....................... 18 3.3.5 Geräuschemissionen < 80 dB (A) ................. 18 3.3.6 Optionen ........................18 3.3.7 Gewicht Fördergerät ohne Optionen ..............18 3.3.8 Druckluft ........................18 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 4 8.1.1 Förderluftfilter reinigen oder wechseln ..............49 8.1.2 Förderluftfilter wechseln ..................49 8.1.3 Ausgleichsfilter reinigen/wechseln (nur Version 21 und 25) ........51 Instandhaltung ......................52 Gebläseaufsatz ausbauen ..................52 8.3.1 Vor der Instandhaltung .................... 52 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 5 Option: Einstellen des Füllstandsensors vom Typ B ..........71 9.2.1 Sensor ohne Deckklappe ..................71 9.2.2 Kapazitive Sensoren (KAS) nichtbündig einbaubar für Niveaukontrolle ....71 Anschluss-Schema Pneumatik ( 2-K-Fördergerät ) ..........73 Chemikalienbeständigkeit des Materialbehälters ........... 74 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 6: Einführung
Fördergerät. Seine ausschließliche Verwendung liegt in der Förderung von rieselfähigem Kunststoff-Granulat bzw. Mahlgut. Jede abweichende Nutzung ist nicht bestimmungsgemäß und bedarf einer schriftlichen Freigabe von ProTec Polymer Processing GmbH. Bei Unsicherheiten im Einsatz Ihres Mahlgutes bzw. im Betrieb Ihres Fördergerätes wenden Sie sich bitte an den Kundendienst von ProTec Polymer Processing GmbH. -
Seite 7: Typenschilder Und Seriennummer
Verwenden Sie ausschließlich originale Ersatzteile von ProTec Polymer Processing GmbH. Zu Verlust von Garantie und Gewährleistung führen eigenständige Umbauten und Anbauten und die Verwendung von Ersatzteilen, die nicht von ProTec Polymer Processing GmbH freigegeben sind. Die Abbildungen in dieser Betriebsanleitung können von der tatsächlichen Ausführung abweichen. -
Seite 8: Sicherheit
Leichte Körperverletzung kann eintreten, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Achtung! Sachschaden kann eintreten, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Information Hier erhalten Sie Informationen und Hinweise, um die folgenden Tätigkeiten effektiv und sicher ausführen zu können. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 9: Sicherheitskennzeichnung Und Ihre Bedeutung
Führen Sie tägliche Sichtkontrollen durch auf äußerlich erkennbare Schäden und Mängel! Eingetretene Veränderungen (einschließlich des Betriebsverhaltens) sind sofort der zuständigen Stelle/Person zu melden! Bei Funktionsstörungen ist das Gerät sofort auszuschalten und zu sichern! Störungen sollten umgehend beseitigt werden. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 10: Personalauswahl Und -Qualifikation
Niemals durchführen: Ein Betreiben des Gerätes außerhalb der vorgegebenen Parametern Jegliche nicht von ProTec Polymer Processing GmbH GENEHMIGTE Veränderungen am Gerät. Personalauswahl und -qualifikation Nur geschultes oder unterwiesenes Personal einsetzen. Zuständigkeiten des Personals für das Bedienen, Rüsten, Warten, Instandsetzen klar festlegen! ... -
Seite 11: Sonderbetriebsarten
Alle Griffe, Tritte, Geländer, Podeste, Bühnen, Leitern etc. frei von Verschmutzung halten! Anlage, und hier insbesondere Anschlüsse und Verschraubungen, zu Beginn der Wartung / Reparatur von Öl, Kraftstoff oder Pflegemitteln reinigen! Keine aggressiven Reinigungsmittel verwenden! Faserfreie Putztücher benutzen! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 12: Hinweise Auf Besondere Gefahrenarten
Sind Arbeiten an spannungsführenden Teilen notwendig, eine zweite Person hinzuziehen, die im Notfall den Not-Aus- bzw. den Hauptschalter mit Spannungslösung betätigt. Arbeitsbereich mit einer rotweißen Sicherungskette und einem Warnschild absperren. Nur spannungsisoliertes Werkzeug benutzen Konformitätserklärung Die Konformitätserklärung ist in deutscher und englischer Sprache verfügbar. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 13: Technische Daten Und Aufbau
6 = Steckverbindung A = Murr Steckverbindung (Sonder) B = M12-Y Steckverbindung (Sonder) C = Phönix Steckverbindung HM = Hubmagnet HZ = Hubzylinder Stecksysteme- Ausführung HG2 = Heißgranulat max. 150° C (Normaltemperatur max. 80° C) ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 14: Maßzeichnung Fg 201 Bis Fg 204
Maßzeichnung FG 201 bis FG 204 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 15: Abmessungen
8,4 kg FG 204 9,7 kg Bei automatischer Abreinigung des Förderluftfilters Druckluftversorgung 3.2.8 Druckluft Bei automatischer Abreinigen des Förderluftfilters Druckluftversorgung 4 … 6 bar Überdruck Druckluftanschluß PK 8 Druckluftbedarf 3 Nettoliter / Förderzyklus Standardausführung nicht lebensmitteltauglich! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 16: Maßzeichnung Fg 205 Bis Fg 206
Maßzeichnung FG 205 bis FG 206 FG 205 ohne Optionen FG 206 ohne Optionen ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 17: Abmessungen
180 / 380 mm 38 mm d1 mit Volumenerweiterung VA 38 oder 55 mm 3.3.2 Elektrische Daten Netzanschluß 1/N PE AC 50/60Hz 230V Nennleistung Gebläse 800 W Nennleistung Steuermagnet 400 VA Stromaufnahme Schutzart IP 20 ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 18: Umgebungsbedingungen
< 80 dB (A) 3.3.6 Optionen Volumenerweiterung Edelstahl / PA Dosieraufsatz Edelstahl Füllstandsmelder kapazitiv 3.3.7 Gewicht Fördergerät ohne Optionen FG 205 12,3 kg FG 206 14,2 kg 3.3.8 Druckluft Betriebsdruck 4….6 bar, ideal 5 bar ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 19: Aufbau
Aufbau 3.4.1 FG 201 bis FG 204 Gebläsehaube mit der Steuerung Filtereinsatz ( Tuchfilter ) Fördergut-Behälter Bodenklappeneinheit Füllstandssensor ( Option ) Stutzen Rückschlagklappe Druckluftanschluß ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 20: Fördergerät Fg 201 Bis Fg 204
3.4.2 2K - Fördergerät FG 201 bis FG 204 Gebläsehaube mit der Steuerung Filtereinsatz ( Tuchfilter ) 2K-Aufsatz_A FG200 Wechselfkt. Unterteil FG200 PA Bodenklappeneinheit Stutzen Rückschlagklappe Druckluftanschluß ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 21: Fördergerät Fg 205 Bis Fg 206
3.4.3 Fördergerät FG 205 bis FG 206 Gebläsehaube mit der Steuerung Hubmagnet Filtereinsatz ( Patrone ) Fördergut-Behälter Ausgleichsfilter Bodenklappeneinheit Füllstandssensor ( Option ) Rückschlagklappe ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 22: Funktion
Auslaufklappe wieder schließt, beginnt ein neuer Förderzyklus. 3.4.5 Automatisches Abreinigen des Förderluftfilters In der Grundeinstellung erfolgt das Abreinigen vor dem Fördern. Es kann auch nach dem Fördern bzw. vor und nach dem Fördern ausgeführt werden. Gebläse Förderluftfilter Fördergutbehälter Auslaufklappe Saugrüssel ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 23: Zufuhr Einer 2. Komponente
Dazu den Schalter nach links drehen. Müssen Sie einen Fehler quittieren, gehen Sie ebenso vor, erst den Schalter nach rechts drehen, dann nach links; der Fehler ist quittiert und zurückgesetzt. Die Zeitdauer zwischen beiden Schaltvorgängen ist nicht definiert, die Quittierung geschieht mit der Linksdrehung. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 24: Montage / Demontage
Es kann sonst beschädigt werden. Abhängig vom Montagezubehör gibt es folgende Möglichkeiten das FG zu befestigen Montagezubehör Notwendiges Befestigung des FG Gegenstück 3 Spannklammern Hebel-Spannring Siehe Kap. „Technische Daten“ Hebel-Spannring und Gegenflansch Hebel-Spannring und Aufnahme- flansch Hebel-Spannring und Maschinentrichter ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 25: Montagezubehör
Montagezubehör Aufnahmeflansch-Werkstoff: Edelstahl oder G-Al Maschinentrichterwerkstoff Edelstahl / Aluminium Nettovolumen ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 26: Förderleitung Anschließen
Erdungsmaßnahmen ist für die Funktion des Gerätes unerlässlich. Werden diese Erdungsmaßnahmen nicht sachgemäß und / oder unvollständig ausgeführt bzw. nachträglich verändert, kann dies zu Funktionsstörungen der Anlage bis zur Zerstörung einzelner Bauteile und / oder der Steuerung führen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 27: Förderleitung Erden
2 Einlage aus Kupfer oder Stahl Benutzung eines PVC – Schlauchs Klappen Sie die Litze (1) in den Schlauch.( siehe Foto) Schlauch mit einer Schelle am Rohr festklemmen (Beachten sie, dass die Litze (1) mit der Schelle festgeklemmt ist). ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 28 Drahtspirale mit der ersten Schelle (S2) am Förderrohr klemmen. (siehe Foto). Schlauchschelle (S1) zur Befestigung anbringen. Achtung! An die Stutzen dürfen wegen der möglichen Bruchgefahr der Kunststoffstutzen bei Querkräften direkt NUR flexible Schläuche befestigt werden, keine starren Rohre! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 29 Förderrohr Alu- oder VA-Rohrleitungen durch Erdschellen mit einem Erdleiter verbinden! Die Erdung muß über den geerdeten Förderschlauch zum (geerdeten) Förderrohr bzw. Saugrüssel erfolgen (siehe Bilder Erdung der Förderleitung). Bild Anschluss am Förderrohr: Schlauchschelle Saugrüssel Förderrohr ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 30: Erdung An Einer Grundplatte / Gestell (Exemplarisch)
Die vom Fördergerät abgehenden Erdungskabel sind mit einer ableitfähigen Fläche oder Komponente zu verbinden. Dies sind z.B. Bühnen aus Eisen oder Stahl oder Metallgestelle. Beachten Sie: Die als Erdungsbasis dienenden Metallflächen müssen am Anschlusspunkt frei von Lack sein! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 31: Montage Eines Saugrüssels
Beobachten Sie die Förderung durch den transparenten Schlauch. Sie soll gleichmäßig und nicht stoßweise erfolgen. Ist dies nicht der Fall, dann ziehen Sie das Innenrohr noch weiter ein. Fördergerät vom Gewicht des Förderschlauches entlasten. Deshalb Gewicht des Förderschlauchs gesondert abfangen. Sonst kann das Gerät beschädigt werden. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 32: Geräte Mit Automatischem Abreinigen Des Förderluftfilters / Dosieraufsatz
4.2.5 Geräte mit automatischem Abreinigen des Förderluftfilters / Dosieraufsatz Gebläseaufsatz und ggf. Dosieraufsatz ans Druckluftnetz anschließen: Druckluftzuleitung (2) anschließen. Druckluftzufuhr herstellen. Die Druckluft muss öl- und wasserfrei sein! Sonst wird der Filter verklebt. Die Filter-Nutzungsdauer ist dann stark verkürzt. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 33: Demontage
Spannklammern oder Spannring entfernen. Gerät abnehmen. Lagerung und Transport Gerät auf die Seite legen. Gegen Verrutschen sichern. Gegen Beschädigungen (durch Schmutz, Wasser, chemischen Substanzen und/oder aggressiver Atmosphäre) schützen! Achtung! Fördergerät nicht auf die Auslaufklappe stellen Beschädigung möglich! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 34: Entsorgung
Entsorgung Achtung! Schützen Sie die Umwelt! Entsorgen Sie das Gerät umweltgerecht, indem Sie es dem Recycling zuführen. Handhabung und Entsorgung von Altbauteilen unterliegen gesetzlichen Regelungen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 35: Inbetriebnahme
Das Fördergerät mit dem Netzstecker an das Stromnetz anschließen. Beachten Sie dabei die Spannung des Stromnetzes! Den Saugrüssel ins zu fördernde Material stecken. Siehe Kapitel Montage eines Saugrüssels auf Seite 31. Fördergerät starten. Funktion überprüfen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 36: Somos® Control/Basic - Gerätesteuerung
SOMOS® control/basic – Gerätesteuerung Informationen entnehmen sie der Bedienungsanleitung: SOMOS® control/basic – Gerätesteuerung ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 37: Optionen + Zubehör
= 38, s = 4;PVC 0,63 Kg/m Stahl verzinkt 0,03 Kg Ø 38x1,5; Aluminium 0,46 Kg/m di = 38, s = 6;PUR 0,61 Kg/m Ø 38x1,5; Edelstahl 1,37 Kg/m Ø 40x2,5; Glas 0,7 Kg/m ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 38 90°-Bogen für Luftleitung: 90°-Bogen für Förderleitung: 90°-Bogen für Förderleitung: Ø 38x1,5; 0,18 Kg Ø 38x1,5; Edelstahl 2,64 Kg Ø 40x2,5; Glas 0,73 Kg Aluminium Abzweig für Förderleitung: Abzweig mit Stutzen: Aluminium 0,65Kg Aluminium/ Edelstahl 0,80Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 39 0,10 Kg Volumenerweiterung: Volumenerweiterung mit Stutzen: PA / St. vernickelt 0,50 Kg PA / Edelstahl / St. vernickelt 0,70 Kg Volumenerweiterung: Volumenerweiterung mit Stutzen: Edelstahl / St. vernickelt 1,70 Kg Edelstahl / St. vernickelt 2,00 Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 40 Dosieraufsatz: Edelstahl / St. vernickelt 3,50 Kg Dosierweiche: Leersaug- / Bypassventil: Aluminium/ Edelstahl 5,00 Kg Leersaugventil: Al,RAL 5018 / Edelstahl 1,60 Kg Bypassventil: Al,RAL 5018 / Edelstahl 1,44 Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 41 Aluminium 2,10 Kg Auslauf Ø35 oder Ø62 mm Gegenbördel: Spannring: Edelstahl 0,33 Kg Stahl vernickelt 0,17 Kg Nachfilter: Halterung für Nach- und Zentralfilter: PA / Al / Edelstahl 3,50 Kg Stahl, RAL 9005 0,60 Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 42 Staubsammelbehälter: Staubsammelbehälter: 4 l; PA / St. vernickelt 1,40 Kg 35 l; h=590; Stahl verzinkt 7,70 Kg 50 l; h=795; Stahl verzinkt 9,20 Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 43 Gestell für Staubsammelbehälter: 35 l; h=595; Stahl RAL 7016 24,00 Kg 50 l; h=800; Stahl RAL 7016 27,00 Kg ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 44: Füllstandsmelder (Option)
2K- Weiche und Leersaugventil Siehe separate Bedienungsanleitung Weitere Anschluss Möglichkeiten 7.3.1 Externer Störmelder (Lampe, Melder) 7.3.2 Externer START/STOP-Schalter Setzen Sie sich für weitere Optionen mit der Service- Abteilung der ProTec Polymer Processing GmbH in Verbindung. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 45: Ausstattung Und Optionen
7.4.1 Volumenerweiterung Edelstahl Vol.erweit. ø 38 kompl. (o Verschlüsse) Vol.erweit. ø 55 kompl. (o. Verschlüsse) 51 Verschluss kompl. 52a V-Dichtring ø 38 und ø 55 53 Rückschlagklappe ø 38 und ø 55 komplett 58 Hebel-Spannring ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 46: Dosieraufsatz (Optional Statt Volumenerweiterung)
Dosieraufsatz kompl. (ohne Verschlüsse) 51 Verschluss kompl. 52a V-Dichtring 53a Stützblech 53b Rückschlagklappe Neues Set aus: Rückschlagklappenhalter 18 mm LO Rückschlagklappe ø38-40 LO Zylinderschraube ISO 4762 M 4x 12 (2 Stück.) 55 Druckluftventil 57 Druckluftzylinder 58 Hebel-Spannring ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 47: Wartung Und Instandhaltung
Ausblasen mit Druckluft. Feucht auswischen (lauwarmes, mit Spülmittel versetztes Wasser oder Kaltreiniger für Kunststoffteile). Fördergerät reinigen Förderzyklus stoppen. Gerät spannungsfrei schalten. Druckluftkupplung abnehmen. Steckverbindungen lösen. Verschlüsse öffnen. Gebläseaufsatz abnehmen. Filtereinsatz abnehmen. Filtereinsatz reinigen. Fördergerät feucht auswischen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 48 Rückschlagklappe bzw. den Rohrbogens am Ansaugstutzen Auslaufklappe die Dichtung am Auslauf Ausgleichsfilter Volumenerweiterung mit dem Spannring befestigen Filtereinsatz in den Fördergutbehälter bzw. die Volumenerweiterung legen. Gebläseaufsatz befestigen. Steckverbindungen anschließen. Druckluftkupplung aufstecken. Gerät ans Stromnetz anschließen. Förderzyklus starten. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 49: Förderluftfilter Reinigen Oder Wechseln
Filtereinsatz reinigen durch Abklopfen oder Abblasen mit Druckluft oder wechseln 8.1.2 Förderluftfilter wechseln Förderluftfilter 0,04 Dichtring (41b) entfernen und reinigen. Förderluftfilter (41) vorsichtig vom Stützkorb abziehen. Stützkorb (41a) reinigen und einen neuen Förderluftfilter überstülpen. Dichtring montieren. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 50 Förderluftfilter 0,06 Dichtring (42b) entfernen und reinigen. Dichtring auf einen neuen Förderluftfilter (42) montieren. Filtereinsatz in den Fördergutbehälter bzw. die Volumenerweiterung legen. Gebläseaufsatz aufsetzen. Verschlüsse befestigen. Steckverbindungen anschließen. Druckluftkupplung aufstecken. Gerät ans Stromnetz anschließen. Förderzyklus starten. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 51: Ausgleichsfilter Reinigen/Wechseln (Nur Version 21 Und 25)
8.1.3 Ausgleichsfilter reinigen/wechseln (nur Version 21 und 25) Bei Verschmutzung von außen abblasen. Förderzyklus stoppen. Ausgleichsfilter wechseln. Ausgleichsfilter abschrauben Einen neuen Ausgleichsfilter einsetzen. Förderzyklus starten. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 52: Instandhaltung
Vor der Durchführung von Arbeiten zur Instandhaltung Gerät abkühlen lassen. Förderzyklus stoppen und Gerät spannungsfrei schalten. Steckverbindungen lösen und Druckluftkupplung abnehmen. Gebläseaufsatz (21) abbauen. Schrauben (3) am unteren Rand der Haube herausdrehen und Haube abnehmen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 53: Kohlebürsten Austauschen
Alle drei Monate die Kohlebürsten prüfen und gegebenenfalls wechseln. In staubiger oder warm-feuchter Umgebung ist ein kürzeres Inspektionsintervall empfehlenswert. Rotorhaube (1a) abnehmen. Hierzu vorsichtig die Schnapphaken (1b) an beiden Kohlebürstenhalterungen (2) lösen. Steckverbinder (3a) an den Kohlebürsten abziehen. Dazu den Sicherungsclip (3b) leicht anheben. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 54 Öffnung sichtbar ist. Zur Sicherung der Kohlebürste Haltelasche (4b) nach oben biegen. Beide Steckverbinder (3) wieder aufschieben. Rotorhaube (1a) aufsetzen und darauf achten, dass die Schnapphaken (1b) an den Kohlebürstenhalterungen (2) sauber eingerastet sind. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 55: Gebläse Austauschen
8.3.4 Gebläse ausbauen ( Version FG 201 und FG 204 ) Spannringe lösen. Haube abnehmen. Haube auf den Kopf legen. Schraubverbindungen Kunststoffhaube-Gebläse (drei Schrauben am unteren Rand der Kunststoffhaube) lösen. Verkabelung der Steuerung vom Kabelschuh abziehen. Gebläse vom Blechschutz abschrauben und herausnehmen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 56: Neues Gebläse Einbauen ( Version Fg 205 Und Fg 206 )
Beachten Sie die Einbauposition. Der Zapfen muss in der auf dem Photo gezeigten Position stehen. Links vom Bild wäre der Hubmagnet (Grafik beachten). Neues Gebläse mit der Haube verschrauben. Hinweis: Dichtscheibe und Unterlegscheibe nicht vergessen! ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 57: Kabel Anstecken
8.3.6 Kabel anstecken Kabel der Steuerung in den Kabelschuh einstecken. Hinweis: Der Kontakt für die Motorkohlen muss IMMER auf der dritten Position (von Oben). Der Kontakt für die Erdung IMMER auf dem vierten Steckplatz stecken. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 58: Gebläse Erden
Fahren Sie mit der Produktion fort. Bleiben Sie für 2 – 3 Minuten am Gerät und überwachen Sie die Funktion. Sehen Sie Vibrationen oder ruckartige Bewegungen des Aufsatzes, Fördergerät stillsetzen, öffnen und Verschraubung des Gebläses prüfen und nachziehen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 59: Druckluftventil Am Abreinigungsventil Wechseln
Druckluftventil (36a) mit Mutter (5) festschrauben. Schlauch in den Nippel (19) stecken. Kabelstecker (17) aufstecken und festschrauben. Nach der Instandhaltung Haube (21) aufsetzen und festschrauben. Gebläseaufsatz aufsetzen. Verschlüsse befestigen. Steckverbindungen wieder anschließen. Druckluftkupplung aufstecken. Gerät ans Stromnetz anschließen ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 60: Fördergutbehälter
Zwischen Schalter und Hebel der Auslaufklappe muss ein Spalt von ca. 1,0 ... 1,3 mm entstehen. Kabelstecker aufstecken und festschrauben. 8.4.2 V-Dichtring an der Auslaufklappe wechseln Gerät demontieren. Alten Dichtring (74) sorgfältig entfernen. Neuen Dichtring mit Loctite 480 ankleben. Gerät wieder befestigen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 61: Auslaufklappe Kompl. Wechseln
Bolzen schieben und festdrücken. Gerät wieder befestigen. 8.4.4 Platte an der Auslaufklappe wechseln Gerät demontieren. Platte (75c) von der Auslaufklappe (75) abschrauben. Auf das Gewinde der neuen Platte Loctite 242 auftragen. Die neue Platte anschrauben. Gerät wieder befestigen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 62: Rückschlagklappe Wechseln
Schrauben (1) am Fördergutbehälter lösen. Rückschlagklappe (3) und Halteblech (2) von innen herausnehmen. Auf die Schraubengewinde Loctite 242 auftragen. Neue Rückschlagklappe mit Halteblech einsetzen und die Schrauben handfest einschrauben. Filtereinsatz wieder einsetzen. Gebläseaufsatz aufsetzen. Verschlüsse befestigen. Steckverbindungen anschließen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 63: V-Dichtring An Der Rückschlagklappe Wechseln
Rückschlagklappe (3) ausbauen (siehe Abschnitt Rückschlagklappe wechseln). V-Dichtring (4) vom Einlaufstutzen abziehen und herausnehmen. Auflagesitz des V-Dichtringes säubern. Einen neuen V-Dichtring einsetzen und mit Loctite 480 einkleben. Rückschlagklappe wieder einbauen (siehe Abschnitt Rückschlagklappe wechseln). Gebläseaufsatz aufsetzen. Verschlüsse befestigen. Wenn Steckverbindungen anschließen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 64: Dosieraufsatz (Option)
Gerät spannungsfrei schalten. Gerät vom Druckluftnetz trennen: Die Druckluftzuleitung drucklos schalten. Die Druckluftzuleitung (1) vom Steuerventil abnehmen (siehe Bild oben). Förderschläuche (2) demontieren. Verschlüsse (51) öffnen. Gebläseaufsatz abnehmen. Spannring öffnen und Dosieraufsatz vom Fördergutbehälter abnehmen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 65: Druckluftzylinder 2 Wechseln
Der Flansch auf der Innenseite des Behälters muss bündig mit der Muffe abschließen. Nippel (5) muss nach oben zeigen. Ventilhalter (8) horizontal ausrichten und mit Mutter (6) kontern. Druckluftschlauch (4) in den Nippel (5) einstecken. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 66: Druckluftzylinder 1 Wechseln
Flansch auf der Innenseite des Behälters muss bündig mit der Muffe abschließt. Nippel (5) muss nach oben zeigen. Mutter (6) festziehen. Druckluftschlauch (13) in Nippel (5) einstecken. Bolzen (10) justieren. Der ausgefahrene Kolben muss die Klappe schließen. Steuerventil mit Druckluft versorgen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 67: Steuerventil Wechseln
Drossel-Rückschlagventile (16) mit Dichtung auf das Steuerventil aufschrauben: Ventil für den Druckluftzylinder 2 auf die Anschlußbohrung 4 Ventil für den Druckluftzylinder 1 auf die Anschlußbohrung 2. Druckluftschlauch (13) in den Nippel (5) stecken. Kabelstecker (15) aufstecken und festschrauben. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 68 Filtereinsatz auf den Dosieraufsatz legen. Gebläseaufsatz auf den Dosieraufsatz setzen. Verschlüssen (51) befestigen. Die Förderschläuche montieren. Das Gerät ans Druckluftnetz anschließen. Die Druckluftzuleitung (1) am Steuerventil anschließen. Die Druckluftzufuhr herstellen. Das Gerät ans Stromnetz anschließen. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 69: Anhang
30 mm) oder einer Dichtschraube bzw. eine Steckerausführung (B) mit einem teilweise seitlichen Poti ohne Abdeckung. Die Justage mit einem kleinen Schraubendreher geschieht bei beiden Ausführungen auf die gleiche Weise: Drehung rechts: Empfindlichkeit größer Drehung links: Empfindlichkeit kleiner ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 70 Bild 1: Ansicht der Schutzklappe Bild 2: Schutzklappe geöffnet Bild 3: Drehung des Schraubendrehers, Halbe Drehung nach rechts (im Uhrzeigersinn): Empfindlichkeit des Füllstandsmelders wird erhöht; Halbe Drehung nach links (gegen den Uhrzeigersinn: Empfindlichkeit des Füllstandsmelders wird reduziert. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 71: Option: Einstellen Des Füllstandsensors Vom Typ B
Zur Einstellung des Sensors die aktive Fläche (=gewindefreie Zone oder 25 mm) ganz in Medium eintauchen. Durch Rechtsdrehen des Potenziometers Empfindlichkeit erhöhen, bis die gelbe und grüne LED dauerhaft leuchten. Sie haben die Einstellung für den stabilen EIN-Zustand erreicht. ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 72 Die Gewindesensoren werden mit zwei Muttern geliefert. Die folgenden maximalen Anzugsdrehmomente (Tabelle) sind zu beachten: PA 6.6 PTFE M 30 x 1,5 13 Nm 3,0 Nm 230 Nm Beim Einschrauben in Gewindeblöcke sind die maximalen Einschraublängen zu beachten (DIN 13). ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
-
Seite 73: Anschluss-Schema Pneumatik ( 2-K-Fördergerät )
Anschluss-Schema Pneumatik ( 2-K-Fördergerät ) ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... -
Seite 74: Chemikalienbeständigkeit Des Materialbehälters
Chemikalienbeständigkeit des Materialbehälters © Evonik Industries AG ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de... - Seite 75 © Evonik Industries AG ProTec Polymer Processing GmbH Foerdergeraet_FG201-FG206_BA_1v0_2018_de...
- Seite 76 L+., L-.,. GNYE GNYE Achtung!!! Einstellung EXTERN. Motor EIN/AUS wählen 79-81-042-391 T6,3A L+.. L+... L+,, L+,,. L+., L+.., L-.. L-... L-,, L-,,. L-.,. L-,.. PE.. PE... PE,. PE,.. PE,., PE., PE.,, PE,,, Option GNYE GNYE option option Reihe-Adapter Y2.1 Y4.1 -XS1 230V Zuleitung...
