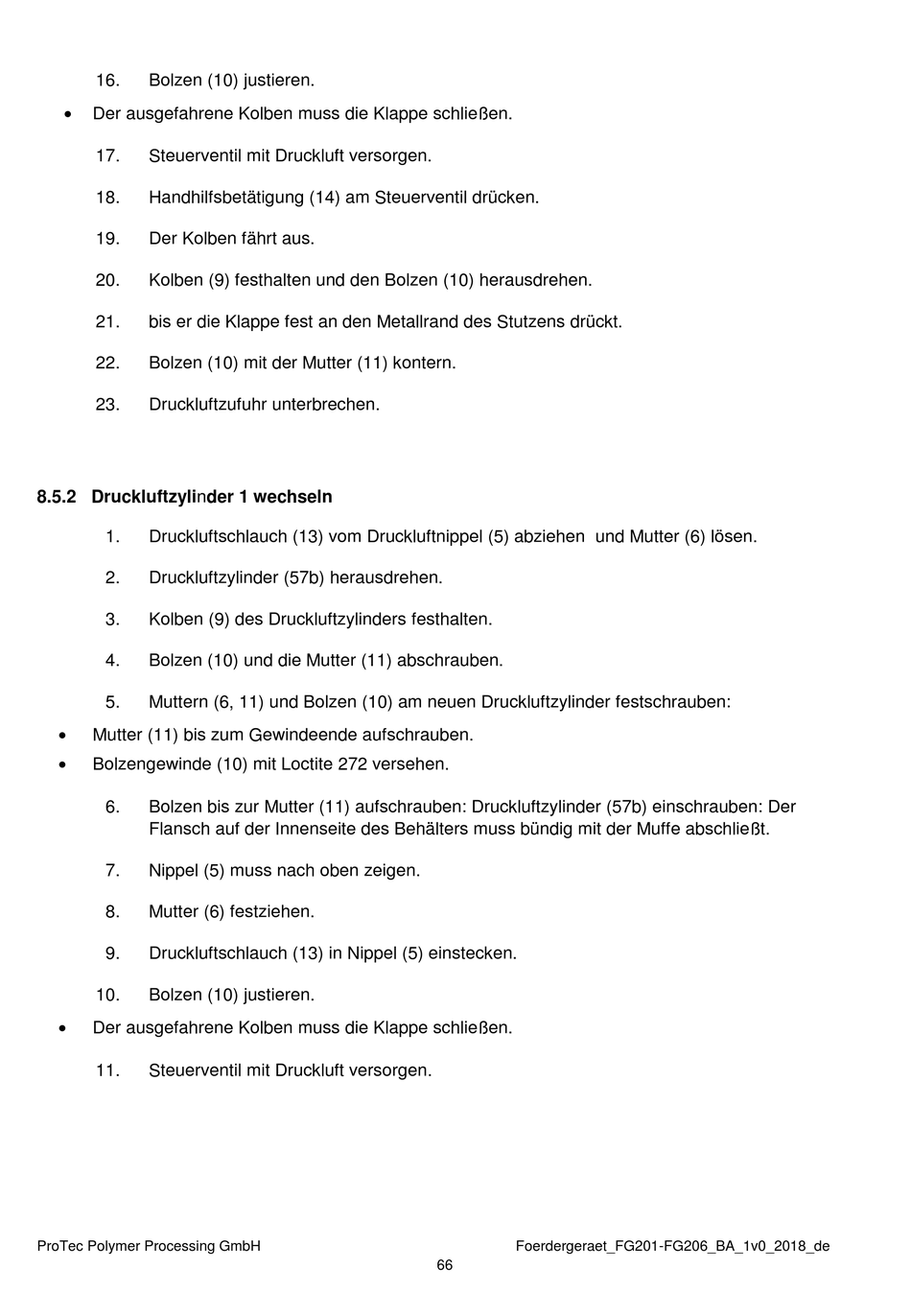

16.
Bolzen (10) justieren.
Der ausgefahrene Kolben muss die Klappe schließen.
17.
Steuerventil mit Druckluft versorgen.
18.
Handhilfsbetätigung (14) am Steuerventil drücken.
19.
Der Kolben fährt aus.
20.
Kolben (9) festhalten und den Bolzen (10) herausdrehen.
21.
bis er die Klappe fest an den Metallrand des Stutzens drückt.
22.
Bolzen (10) mit der Mutter (11) kontern.
23.
Druckluftzufuhr unterbrechen.
8.5.2 Druckluftzylinder 1 wechseln
1.
Druckluftschlauch (13) vom Druckluftnippel (5) abziehen und Mutter (6) lösen.
2.
Druckluftzylinder (57b) herausdrehen.
3.
Kolben (9) des Druckluftzylinders festhalten.
4.
Bolzen (10) und die Mutter (11) abschrauben.
5.
Muttern (6, 11) und Bolzen (10) am neuen Druckluftzylinder festschrauben:
Mutter (11) bis zum Gewindeende aufschrauben.
Bolzengewinde (10) mit Loctite 272 versehen.
6.
Bolzen bis zur Mutter (11) aufschrauben: Druckluftzylinder (57b) einschrauben: Der
Flansch auf der Innenseite des Behälters muss bündig mit der Muffe abschließt.
7.
Nippel (5) muss nach oben zeigen.
8.
Mutter (6) festziehen.
9.
Druckluftschlauch (13) in Nippel (5) einstecken.
10.
Bolzen (10) justieren.
Der ausgefahrene Kolben muss die Klappe schließen.
11.
Steuerventil mit Druckluft versorgen.
ProTec Polymer Processing GmbH
Foerdergeraet_FG201-FG206_BA_1v0_2018_de
66
