17. Fussfernbedienung FP 110

Technische Daten Fussfernbedienung FP 110
Typ:
Abmessungen L x B x H
Gewicht
Gebaut nach EN

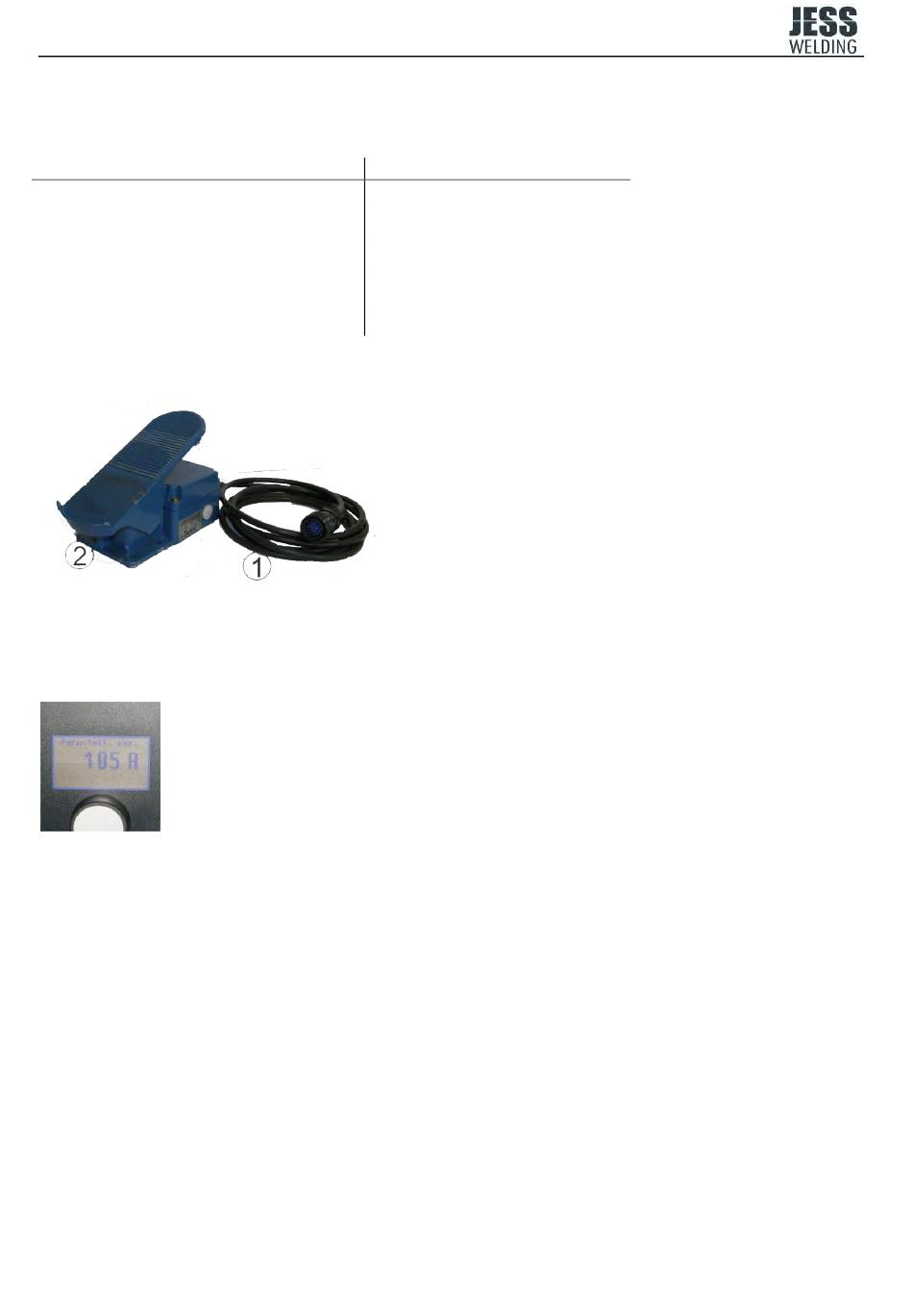

Gerätebeschreibung Vorderansicht
Abb. 17/1
Nach dem Einschalten des Schweißgerätes wird der Fernsteller automatisch erkannt. Der maximal einstellbare
Fernstellerstrom kann über den Schweißstrom I1 am Schweißgerät begrenzt werden.
Abb. 17/2
18. Automatisierungsschnittstelle (Anschluss für Fernbedienungen)
Folgende Automatisierungsschnittstellen sind in Verbindung mit Peripherie-Geräten zum maschinellen
Schweißen möglich:
Analog / Digital
Busversion (DeviceNet, Profibus)
17-polige Anschlussbuchse (Kap.6, Pos. 19/25, Abb. 6.3/6.4) an der Frontseite der Stromquelle:
Externer analoger Sollwert vom Anwender
Steuersignal Brennertaster (Start)
OK-Meldung (+24V gegen GND)
Stromrelaiskontakt zum Anwender Strom fließt (potentialfrei)
Anschluss für Kabelabschirmung
FP 110
230 x 120 x 170 mm
5 kg
60 974-1
Pos.
1
2
Funktionen:
Schweißstrom „EIN/AUS" (Einschalten erfolgt nach Betätigen des Pedals).
Beschreibung
Anschlussstecker des Fussfernstellers
Fußpedal
