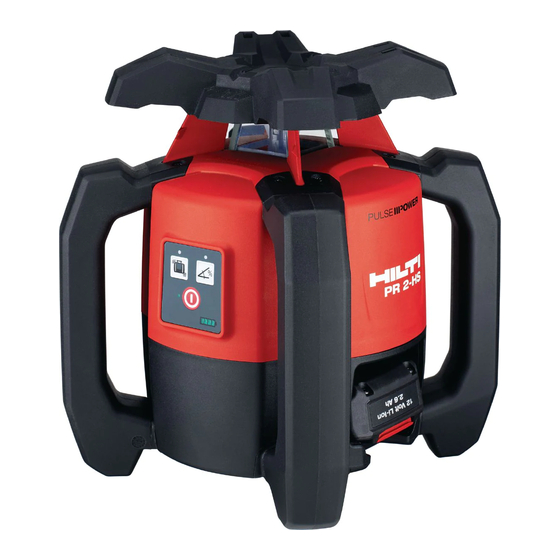

Hilti PR 2-HS Bedienungsanleitung

Rotationslaser
Vorschau ausblenden Andere Handbücher für PR 2-HS:
Inhaltsverzeichnis

Werbung

Quicklinks

Printed: 29.11.2013 | Doc-Nr: PUB / 5142552 / 000 / 02
PR 2-HS
Bedienungsanleitung
Operating instructions
Mode d'emploi
Istruzioni d'uso
Manual de instrucciones
Manual de instruções
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Οδηγιες χρησεως
Használati utasítás
Instrukcja obsługi
Инструкция по зксплуатации
Návod k obsluze
Návod na obsluhu
Upute za uporabu
Navodila za uporabo
de
en
fr
it
es
pt
nl
da
sv
no
fi
el
hu
pl
ru
cs
sk
hr
sl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hilti PR 2-HS

Inhaltszusammenfassung für Hilti PR 2-HS

  • Seite 1 PR 2-HS Bedienungsanleitung Operating instructions Mode d’emploi Istruzioni d’uso Manual de instrucciones Manual de instruções Gebruiksaanwijzing Brugsanvisning Bruksanvisning Bruksanvisning Käyttöohje Οδηγιες χρησεως Használati utasítás Instrukcja obsługi Инструкция по зксплуатации Návod k obsluze Návod na obsluhu Upute za uporabu Navodila za uporabo Printed: 29.11.2013 | Doc-Nr: PUB / 5142552 / 000 / 02...
  • Seite 2 Printed: 29.11.2013 | Doc-Nr: PUB / 5142552 / 000 / 02...
  • Seite 3 MENU cmmin Printed: 29.11.2013 | Doc-Nr: PUB / 5142552 / 000 / 02...
  • Seite 4 Printed: 29.11.2013 | Doc-Nr: PUB / 5142552 / 000 / 02...

  • Seite 5: Inhaltsverzeichnis

    Bedienfeld Laserempfänger PRA 20 6 Anleitung geöffnet. Im Text dieser Bedienungsanleitung bezeichnet "das Ge- rät" oder "der Rotationslaser" immer den Rotationslaser Taste Ein/Aus PR 2-HS. "Laserempfänger" oder "Empfänger" bezeich- Einheitentaste net immer den Laserempfänger PRA 20 (02). Lautstärketaste Detektionsfeld Rotationslaser PR 2-HS 1 Markierungskerbe &...

  • Seite 6: Allgemeine Hinweise

    2 Beschreibung 2.1 Bestimmungsgemässe Verwendung Der PR 2-HS ist ein Rotationslaser mit einem rotierenden, sichtbaren Laserstrahl. Der Rotationslaser kann horizontal und für Neigungen benutzt werden. Das Gerät ist bestimmt zum Ermitteln, Übertragen und Überprüfen von Referenzen in horizontalen und geneigten Ebenen.

  • Seite 7: Laden Im Gerät

    Für einen optimalen Einsatz des Geräts bieten wir Ihnen verschiedenes Zubehör an. Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge. Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung. Berücksichtigen Sie die Umgebungseinflüsse. Benutzen Sie das Gerät nicht, wo Brand‑ oder Explosionsgefahr besteht.

  • Seite 8: Ladezustand Des Li-Ion-Akku-Packs Während Des Betriebs

    2.9 Betriebszustandsanzeigen Das Gerät besitzt folgende Betriebszustandsanzeigen: LED Auto-Nivellierung, LED Akkuladezustand, LED Deaktivie- rung Schockwarnfunktion und LED Neigungsmodus 2.10 LED Anzeigen LED Auto-Nivellierung Die grüne LED blinkt. Das Gerät ist in der Nivellierphase. Die grüne LED leuchtet kon- Das Gerät ist nivelliert/ordnungsgemäss stant in Betrieb.

  • Seite 9: Technische Daten

    Falls nicht anders angegeben, wurde das Gerät unter Standard-Umgebungsbedingungen (MIL-STD-810G) justiert bzw. kali- briert. 2 Falltest wurde vom Stativ auf flachen Beton unter Standard-Umgebungsbedingungen (MIL-STD-810G) durchgeführt. PRA 20 (02) Operationsbereich Detektion (Durchmesser) mit PR 2-HS typisch: 2…600 m Akustischer Signalgeber 3 Lautstärken mit der Möglichkeit zur Unterdrückung Flüssigkristall-Anzeige beidseitig Bereich der Abstandsanzeige ±...

  • Seite 10: Sicherheitshinweise

    Detektionsfreie Wartezeit vor Selbstabschaltung 15 min Abmessungen (L × B × H) 160 mm × 67 mm × 24 mm Gewicht (inklusive Batterien) 0,25 kg Energieversorgung 2 AA-Zellen Batterielebensdauer Temperatur +20 °C: ca. 50 h (abhängig von der Qualität der Alkalimanganbatterien) Betriebstemperatur -20…+50 °C Lagertemperatur...

  • Seite 11: Anzeige Laserempfänger Pra

    Schlag, wenn Ihr Körper geerdet ist. (Hinweis gemäss FCC §15.21): Änderungen oder Mo- difikationen, die nicht ausdrücklich von Hilti erlaubt x) Schützen Sie die Anschlussleitung vor Hitze, Öl wurden, kann das Recht des Anwenders einschrän- und scharfen Kanten.

  • Seite 12: Elektromagnetische Verträglichkeit

    6 Inbetriebnahme HINWEIS Drehen Sie die Verriegelung im Uhrzeigersinn, bis das Verriegelungssymbol erscheint. Das Gerät darf nur mit den Hilti Akku‑Packs PRA 84 oder PRA 84G betrieben werden. 6.2 Akku‑Pack entnehmen 2 6.1 Akku‑Pack einsetzen 2 Drehen Sie die Verriegelung entgegen dem Uhrzei- VORSICHT gersinn, bis das Entriegelungssymbol erscheint.

  • Seite 13: Akku-Pack Laden

    Betriebs 3 GEFAHR GEFAHR Verwenden vorgesehenen Hilti Der Betrieb im Modus "Laden während des Betriebs" Akku‑Packs und Hilti Netzteile, die unter "Zubehör" ist für Aussenanwendungen und in feuchter Umgebung aufgeführt sind. Verwenden sichtbar nicht erlaubt. beschädigten Geräten/Netzteilen ist nicht erlaubt.

  • Seite 14: Bedienung

    Öffnen Sie das Batteriefach des Laserempfängers. Setzen Sie die Batterien in den Laserempfänger ein. HINWEIS Beachten Sie beim Einsetzen die Polarität der Batterien! Schliessen Sie das Batteriefach. 7 Bedienung Stecken Sie den Empfänger zusammen mit der Gummihülle an das Griffstück. Die magnetische Hal- terung verbindet Hülle und Griffstück miteinander.

  • Seite 15: Arbeiten Mit Neigung (Manuelle Einstellung)

    Um in den Standard-Modus zurückzukehren, schal- adapter und richten Sie das Gerät parallel zur Nei- ten Sie das Gerät aus und starten es erneut. gungsebene aus. Das Bedienfeld des PR 2-HS sollte sich auf der Gegenseite der Neigungsrichtung be- finden.

  • Seite 16: Transportieren

    Kalibrierzertifikate werden immer benötigt für Unterneh- tung deutlich nachlässt. men, die nach ISO 900X zertifiziert sind. HINWEIS Rechtzeitiges Laden erhöht die Haltbar- Ein Hilti Kontakt in Ihrer Nähe gibt Ihnen gerne weitere keit der Akku‑Packs. Auskunft. HINWEIS Bei weiterer Verwendung des Akku-Packs wird die Entladung automatisch beendet, bevor es zu einer Schädigung der Zellen kommen kann, und...

  • Seite 17: Entsorgung

    Dabei können Sie sich und Dritte schwer verletzen sowie die Umwelt verschmutzen. Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

  • Seite 18: Eg-Konformitätserklärung (Original)

    11 EG-Konformitätserklärung (Original) Hilti Aktiengesellschaft, Feldkircherstrasse 100, Bezeichnung: Rotationslaser FL‑9494 Schaan Typenbezeichnung: PR 2-HS Generation: Konstruktionsjahr: 2013 Wir erklären in alleiniger Verantwortung, dass dieses Paolo Luccini Matthias Gillner Produkt mit den folgenden Richtlinien und Normen Head of BA Quality and Process Mana- Head BU Measuring Systems übereinstimmt: 2011/65/EU, 2006/95/EG, 2006/66/EG,...
  • Seite 19 Tel.: +423 / 234 21 11 Fax: +423 / 234 29 65 www.hilti.com Hilti = registered trademark of Hilti Corp., Schaan W 4270 | 1113 | 00-Pos. 1 | 1 Printed in Germany © 2013 Right of technical and programme changes reserved S. E. & O.
