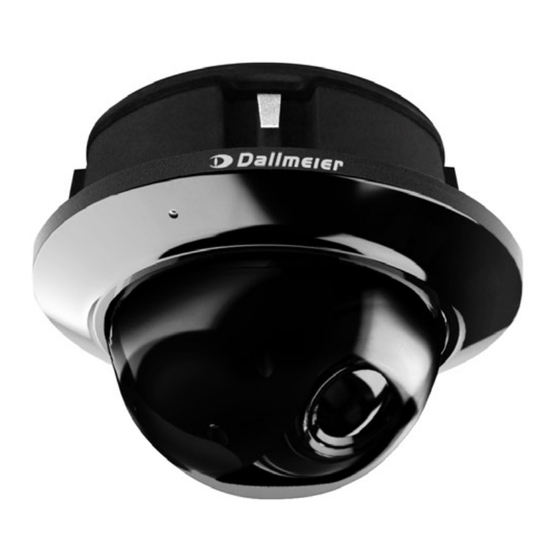

Installation Kamera-serie RDF6000DN
INSTALLATION UND ANSCHLUSS EINES DOMERA® DUAL MATRIX LED RINGS
INKLUSIVE DOMERA® HOUSING COVER ALUMINIUM LED BLACK
ca. 10°
© 2022 Dallmeier electronic
V1.2.0
Vorbereitung der Kamera
Enfernen Sie die Gehäuseblende der
▶
Kamera durch Drehen und Anheben.
Entfernen Sie vorsichtig die drei
▶
Gummiabdeckungen der Schrauben.
Öffnen Sie die drei Schrauben des
▶
Abdeckungsrings mit einem Imbus
gegen den Uhrzeigersinn.
2022.03.07
1/7
Werbung
Verwandte Anleitungen für dallmeier RDF6000DN-Serie
Inhaltszusammenfassung für dallmeier RDF6000DN-Serie
- Seite 1 Enfernen Sie die Gehäuseblende der ▶ Kamera durch Drehen und Anheben. ca. 10° Entfernen Sie vorsichtig die drei ▶ Gummiabdeckungen der Schrauben. Öffnen Sie die drei Schrauben des ▶ Abdeckungsrings mit einem Imbus gegen den Uhrzeigersinn. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 2 Kamera. Heben Sie vorsichtig mit einem kleinen ▶ Schraubenzieher die Gummidichtung aus dem Kameragehäuse heraus. Setzen Sie die Platine in die Platinen- ▶ öffnung ein und drücken Sie diese vorsichtig mit leichtem Druck fest. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 3 Sie diese mit einem Imbus fest. Installation des Dual Matrix LED Rings Setzen Sie den Dual Matrix LED Ring ▶ auf die Kamera. Achten Sie darauf, dass der Stecker in die Buchse der Platine einrastet. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 4 Setzen Sie die drei Schrauben in den ▶ LED Ring ein und ziehen Sie diese fest. Platzieren Sie den Abdeckungsring ▶ mit der Kuppel auf dem LED Ring der Kamera. Achten Sie auf die Ausrichtung der drei Halterungsschrauben. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 5 Ziehen Sie anschließend die Schrauben ▶ mit dem Imbus im Uhrzeigersinn fest. Enfernen Sie vorsichtig mit einer ▶ Pinzette die Schutzfolie über den fünf LED Sichtfenstern. Entfernen Sie mit der Pinzette die Folie ▶ über dem Mikrofon. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 6 Schraubenzieher die beiden roten Abdeckungen für die Befestigungs- schrauben. Setzen Sie die Gummiabdeckungen ▶ über den drei Schrauben wieder ein. Installation des Aluminium-Rings Montieren Sie den Fangriemen an der ▶ Kamera und an der Gehäuseblende. © 2022 Dallmeier electronic V1.2.0 2022.03.07...
- Seite 7 Alle mit ® gekennzeichneten Marken sind eingetragene Marken der Dallmeier electronic GmbH & Co.KG. Warenzeichen Dritter werden nur zu Informationszwecken genannt. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets bemüht, die vollständige Identifizierung von Marken Dritter und die Angabe des jeweiligen Rechteinhabers sicherzustellen. Allein aufgrund der bloßen Nennung ist nicht der Schluss zu ziehen, dass Markenzeichen nicht durch Rechte Dritter geschützt sind.
