Hachette Titanic Bauanleitung Seite 3

5D/6B Replacement
3

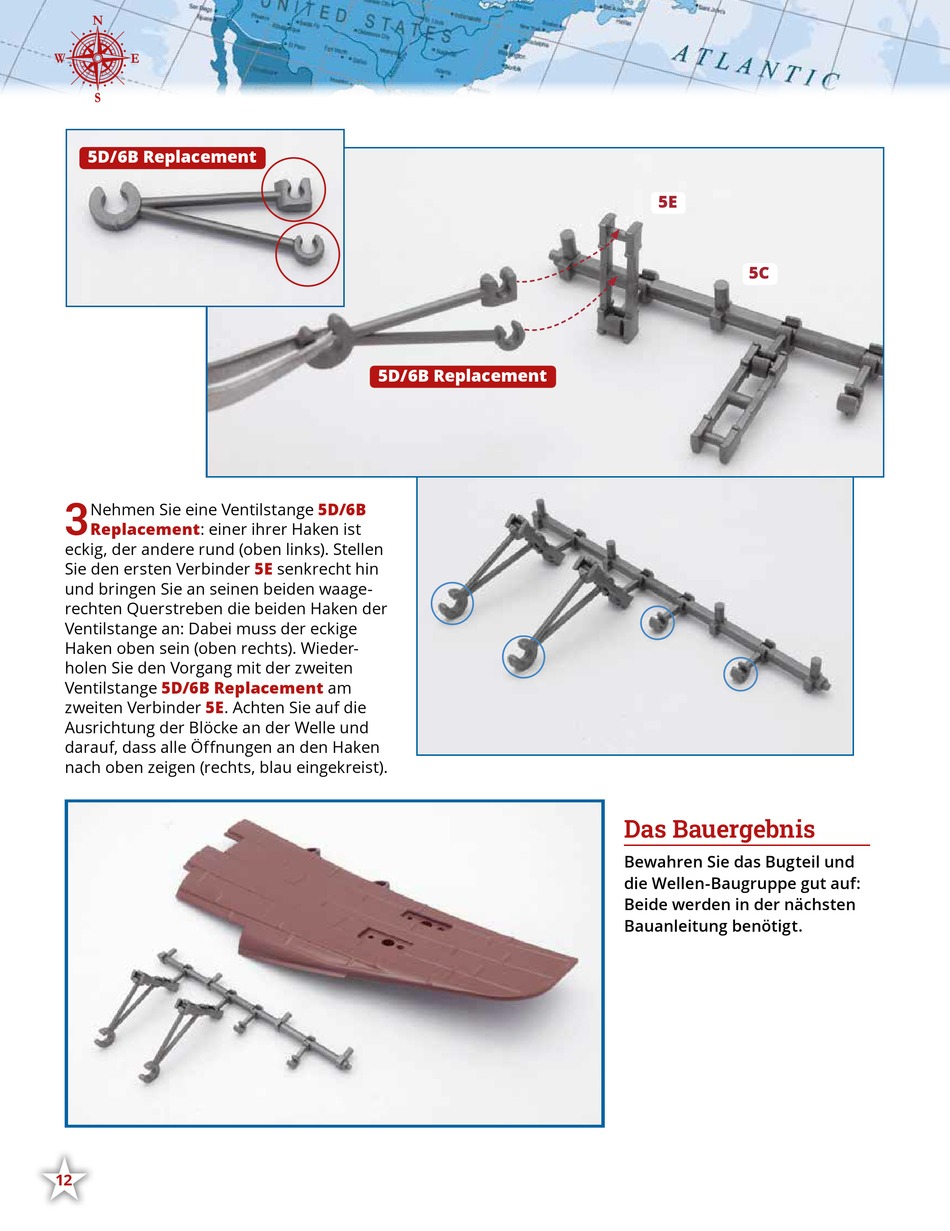

Nehmen Sie eine Ventilstange
Replacement: einer ihrer Haken ist
eckig, der andere rund (oben links). Stellen
Sie den ersten Verbinder
und bringen Sie an seinen beiden waage-
rechten Querstreben die beiden Haken der
Ventilstange an: Dabei muss der eckige
Haken oben sein (oben rechts). Wieder-
holen Sie den Vorgang mit der zweiten
5D/6B Replacement
Ventilstange
zweiten Verbinder 5E. Achten Sie auf die
Ausrichtung der Blöcke an der Welle und
darauf, dass alle Öffnungen an den Haken
nach oben zeigen (rechts, blau eingekreist).
•
12
5D/6B Replacement
5D/6B
5E
senkrecht hin
am
5E
5C
Das Bauergebnis
Bewahren Sie das Bugteil und
die Wellen-Baugruppe gut auf:
Beide werden in der nächsten
Bauanleitung benötigt.
