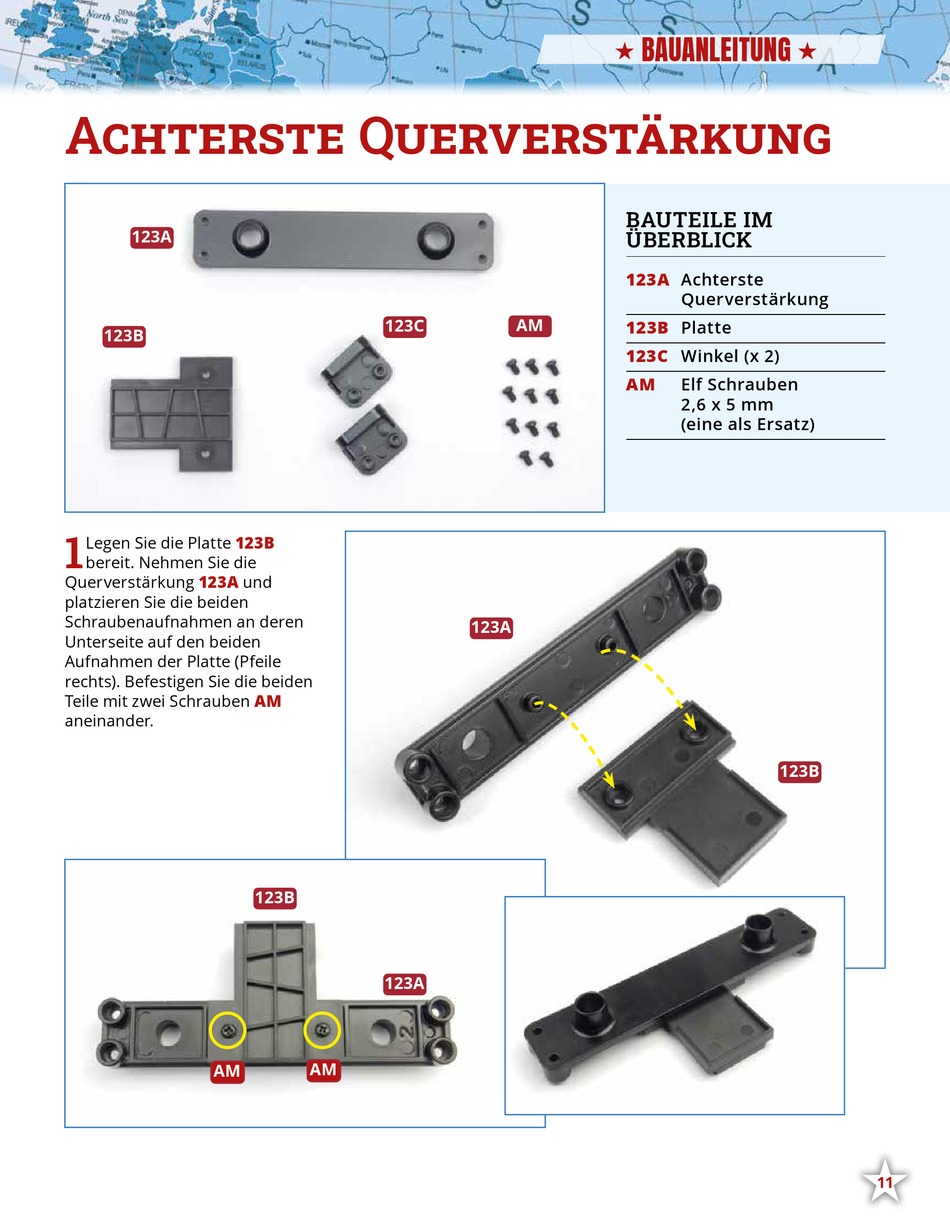

Achterste Querverstärkung
123A
123B
1
123B
Legen Sie die Platte
bereit. Nehmen Sie die
123A
Querverstärkung
und
platzieren Sie die beiden
Schraubenaufnahmen an deren
Unterseite auf den beiden
Aufnahmen der Platte (Pfeile
rechts). Befestigen Sie die beiden
Teile mit zwei Schrauben
aneinander.
AM
123C
AM
123B
123A
AM
BAUANLEITUNG
•
BAUTEILE IM
ÜBERBLICK
123A
AM
123B
123C
AM
123A
•
Achterste
Querverstärkung
Platte
Winkel (x 2)
Elf Schrauben
2,6 x 5 mm
(eine als Ersatz)
123B
•
11
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 BAUANLEITUNG • • Achterste Querverstärkung BAUTEILE IM 123A ÜBERBLICK 123A Achterste Querverstärkung 123C 123B Platte 123B 123C Winkel (x 2) Elf Schrauben 2,6 x 5 mm (eine als Ersatz) 123B Legen Sie die Platte bereit. Nehmen Sie die 123A Querverstärkung platzieren Sie die beiden Schraubenaufnahmen an deren 123A...
- Seite 2 107A 123C 123A 123C 123C 123C 123C 109A 123A 123B Stellen Sie den Rumpf Ihres Modells auf Ihre Arbeitsplatte. Daneben legen Sie die beiden Winkel 123C. Befestigen Sie die Winkel mit je zwei Schrauben an den Rumpfteilen 107A 109A (Backbord) und (Steuerbord).
