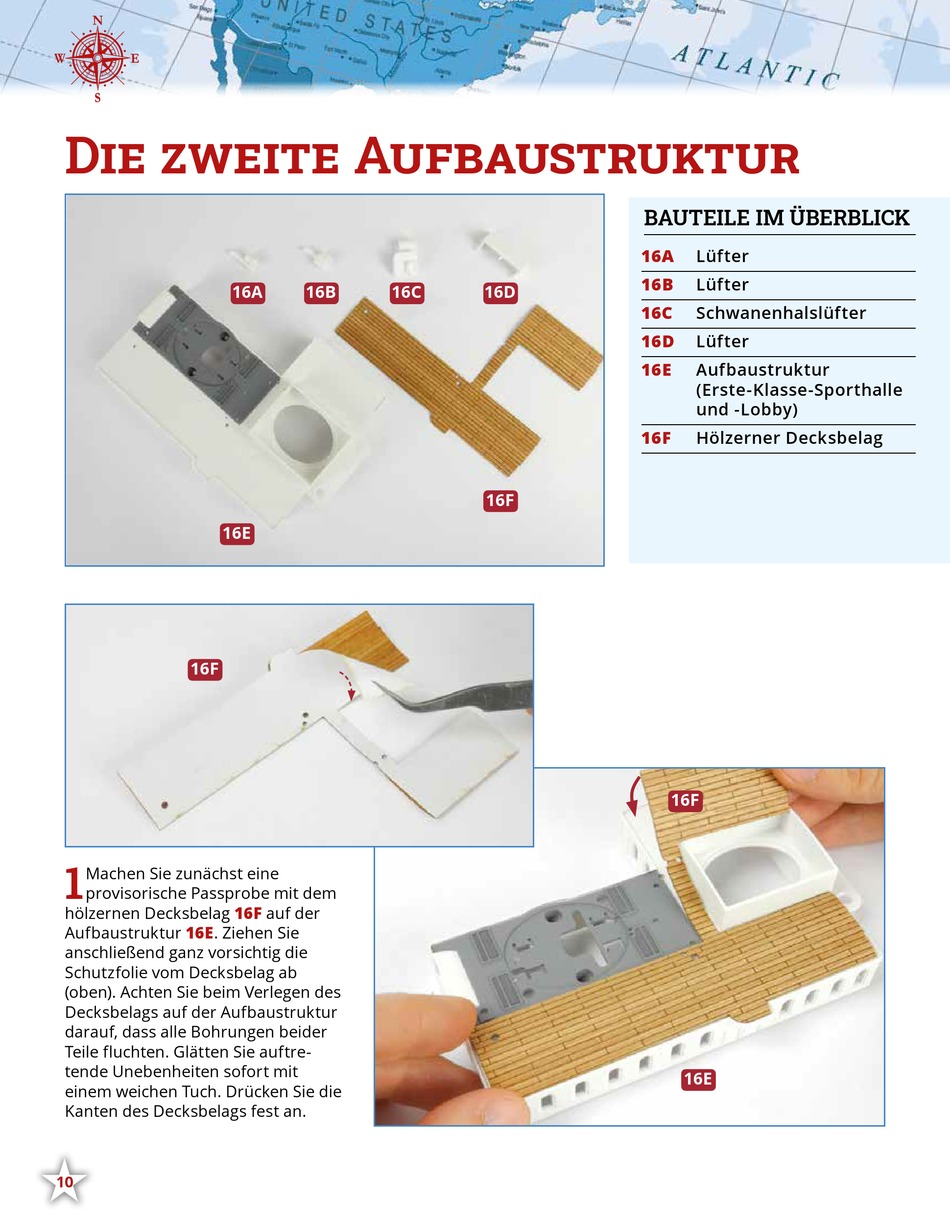

Die zweite Aufbaustruktur
16F
1
Machen Sie zunächst eine
provisorische Passprobe mit dem
hölzernen Decksbelag
Aufbaustruktur 16E. Ziehen Sie
anschließend ganz vorsichtig die
Schutzfolie vom Decksbelag ab
(oben). Achten Sie beim Verlegen des
Decksbelags auf der Aufbaustruktur
darauf, dass alle Bohrungen beider
Teile fluchten. Glätten Sie auftre-
tende Unebenheiten sofort mit
einem weichen Tuch. Drücken Sie die
Kanten des Decksbelags fest an.
•
10
16A
16B
16C
16E
16F
auf der
BAUTEILE IM ÜBERBLICK
16A
16B
16D
16C
16D
16E
16F
16F
Lüfter
Lüfter
Schwanenhalslüfter
Lüfter
Aufbaustruktur
(Erste-Klasse-Sporthalle
und -Lobby)
Hölzerner Decksbelag
16F
16E
Werbung
Verwandte Anleitungen für Hachette TITANIC
Inhaltszusammenfassung für Hachette TITANIC
- Seite 1 Die zweite Aufbaustruktur BAUTEILE IM ÜBERBLICK Lüfter Lüfter Schwanenhalslüfter Lüfter Aufbaustruktur (Erste-Klasse-Sporthalle und -Lobby) Hölzerner Decksbelag Machen Sie zunächst eine provisorische Passprobe mit dem hölzernen Decksbelag auf der Aufbaustruktur 16E. Ziehen Sie anschließend ganz vorsichtig die Schutzfolie vom Decksbelag ab (oben).
- Seite 2 BAUANLEITUNG • • Nehmen Sie den Schwanenhalslüfter und fügen Sie seine beiden Zapfen in die entsprechenden Öffnun- gen des Decksbelags ein. Beachten Sie, dass der Zapfen, von dem der gelbe Pfeil ausgeht, etwas größer ist (oben). Geben Sie gegebenenfalls etwas Sekunden- kleber auf die beiden Zapfen.
- Seite 3 Der Lüfter wird zwischen dem grauen Bereich und der Wand platziert, wie abgebildet. Auch hier muss das Teil so aus- gerichtet werden, dass der größere Zapfen in das Loch eingefügt wird, auf den der gelbe Pfeil weist (links). Das Bild unten zeigt noch einmal die beiden montierten Lüfter und 16B.
