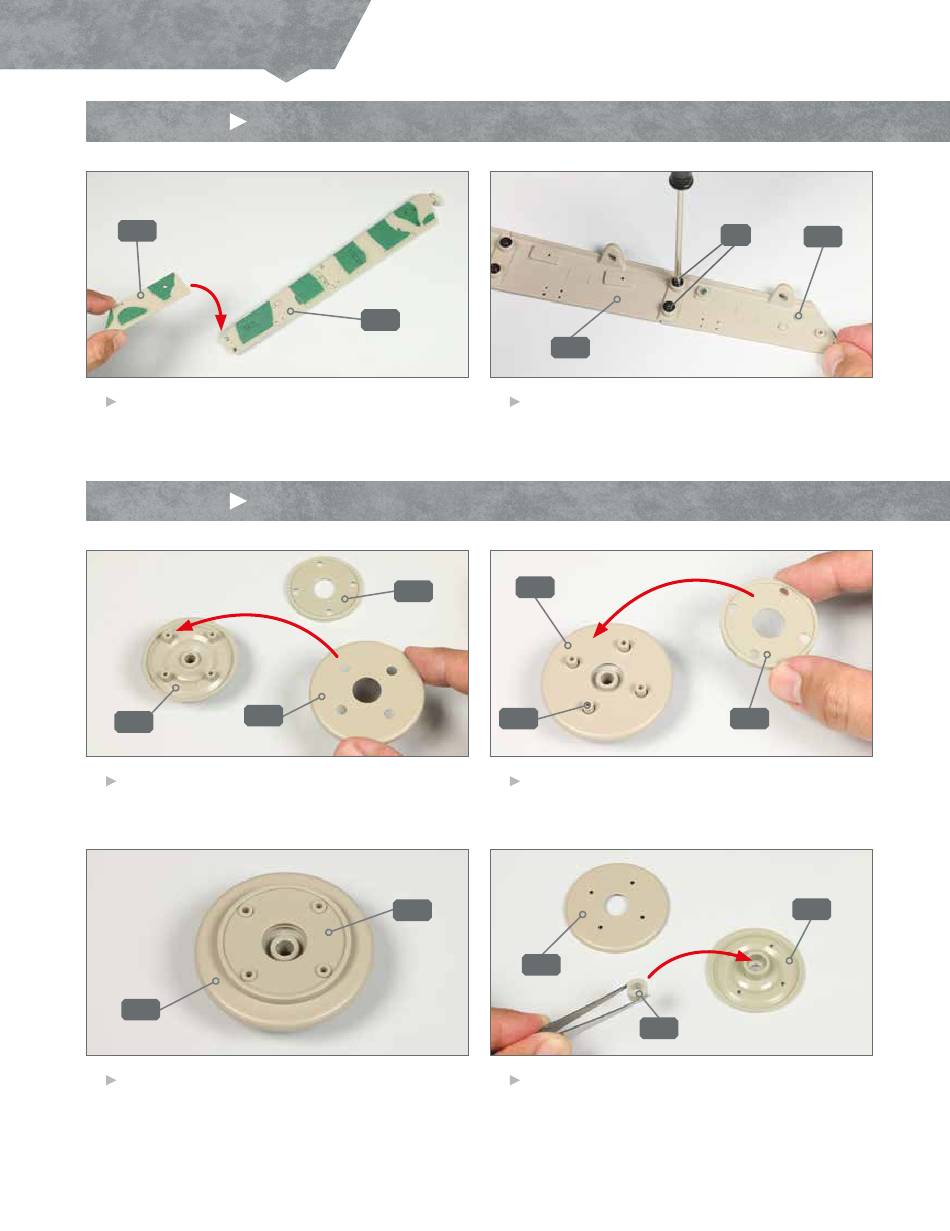

SCHRITT 1
Komplettierung des linken Wannenseitenteils
51A
1
Legen Sie die Seitenteil-Baugruppe auf Ihre Arbeitsplat-
te. Führen Sie das Wannenseitenteil 51A zum vorderen
Ende des Wannenseitenteils 50A, wie angedeutet.
SCHRITT 2
Zusammenbau und Montage des Doppellaufrads
51E
51G
1
Legen Sie die Lochscheibe 51H und das äußere
Laufrad 51G bereit. Nehmen Sie die Lochscheibe 51E
und platzieren Sie sie auf der Innenseite des Laufrads.
51E
3
Die äußere Laufrad-Baugruppe ist vollständig: Die
Lochscheibe 51H ist auf der Lochscheibe 51E platziert.
4
50A
2
Befestigen Sie die beiden Wannenseitenteile 50A und
51A aneinander, indem Sie an deren Innenseiten zwei
Schrauben IM eindrehen.
51E
51H
51G
2
Die Lochscheibe 51E liegt auf dem Laufrad 51G.
Nehmen Sie die Lochscheibe 51H und führen Sie sie
zur Baugruppe.
51H
51F
4
Legen Sie das innere Laufrad 51I und die Lochscheibe
51F bereit. Führen Sie die Manschette 51C zur Nabe
des Laufrads 51I, wie angedeutet.
IM
50A
51H
51C
51A
51I
