B
–
auanleitung
S
S
chritt für
chritt

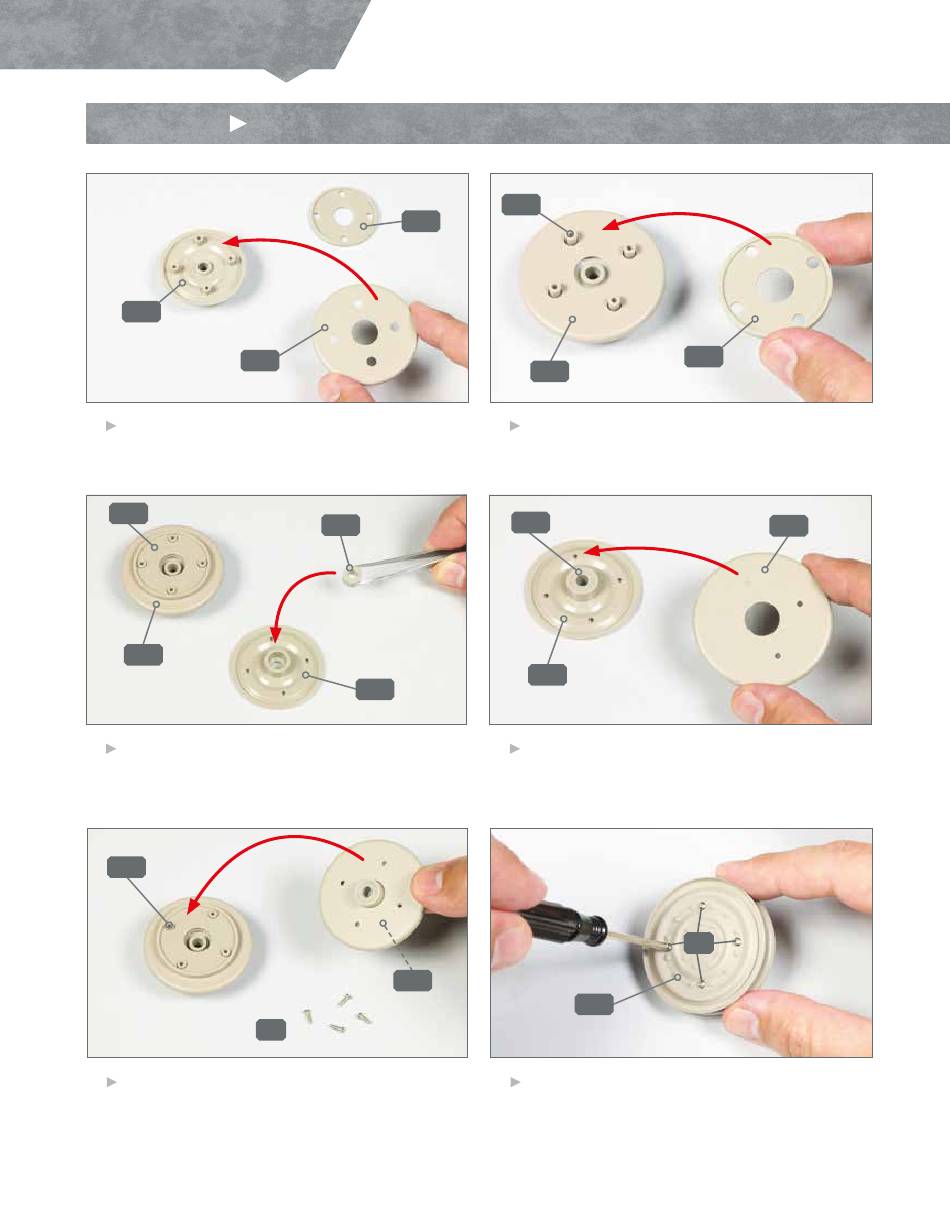

SCHRITT 1
Zusammenbau des Doppellaufrads
63I
63E
1
Legen Sie die Lochscheibe 63J und das äußere
Laufrad 63I bereit. Nehmen Sie die Lochscheibe 63E
und platzieren Sie sie auf der Innenseite des Laufrads.
63J
63E
3
Die Lochscheibe 63J liegt auf der Lochscheibe 63E.
Legen Sie das innere Laufrad 63H bereit. Nehmen Sie
die Manschette 63C und fügen Sie sie in die Nabe des
Laufrads 63H ein, wie es der Pfeil zeigt.
63I
KP
5
Nehmen Sie die innere Laufrad-Baugruppe 63H und
fügen Sie sie mit der äußeren Laufrad-Baugruppe 63I
zusammen. Legen Sie vier Schrauben KP bereit.
4
63J
2
63C
63H
4
63H
6
63I
63E
Die Lochscheibe 63E liegt auf dem Laufrad 63I.
Nehmen Sie die Lochscheibe 63J und setzen Sie sie
auf die Baugruppe, wie angedeutet.
63C
63H
Die Manschette 63C befindet sich in der Nabe des
Laufrads 63H. Nehmen Sie die Lochscheibe 63D und
setzen Sie sie auf das Laufrad, wie angedeutet.
KP
63H
Fixieren Sie die beiden Laufrad-Baugruppen aneinan-
der, indem Sie an der Außenseite des inneren Laufrads
63H die vier Schrauben KP eindrehen.
63J
63D
