B
–
auanleitung
S
S
chritt für
chritt

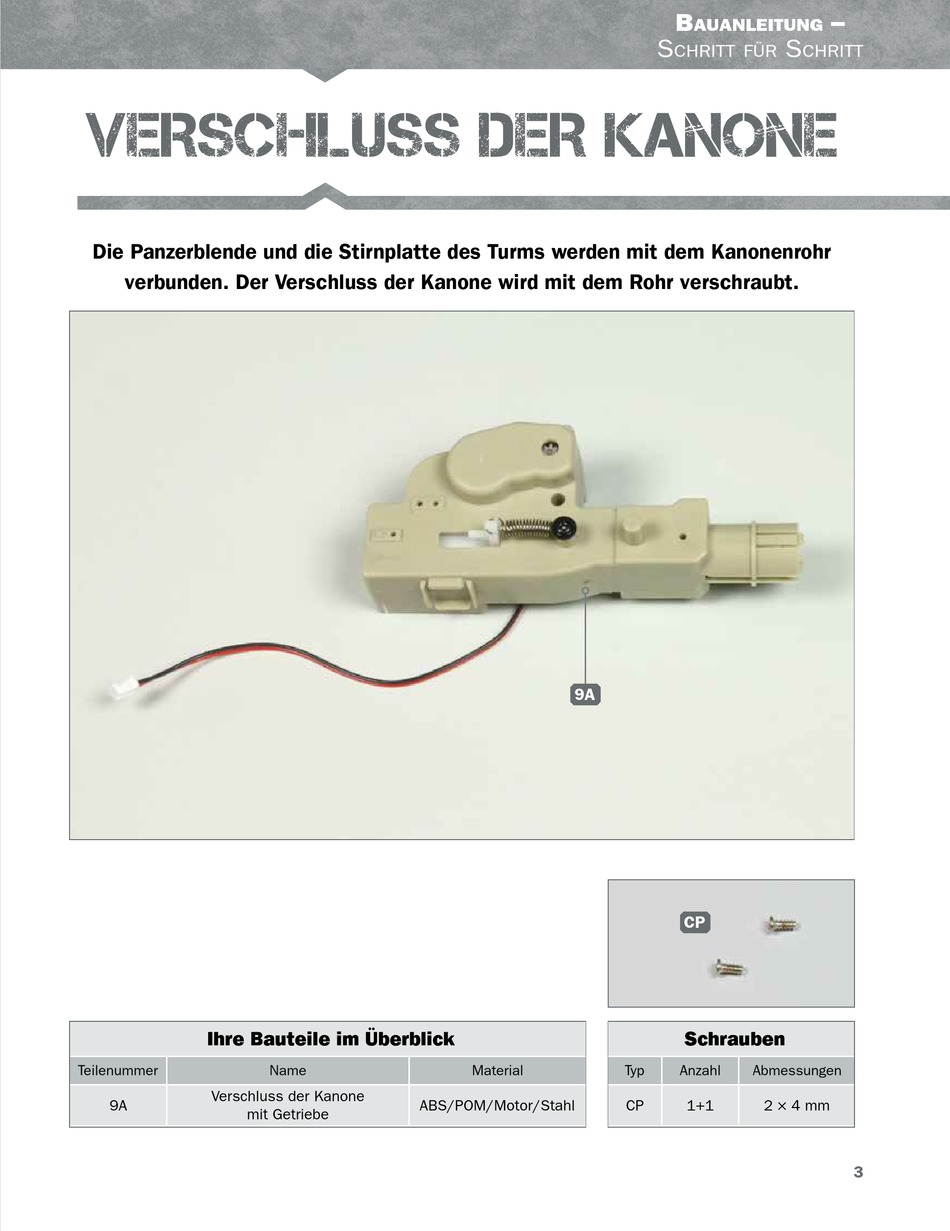

VERSCHLUSS DER KANONE
Die Panzerblende und die Stirnplatte des Turms werden mit dem Kanonenrohr
verbunden. Der Verschluss der Kanone wird mit dem Rohr verschraubt.
9A
CP
Ihre Bauteile im Überblick
Schrauben
Teilenummer
Name
Material
Typ
Anzahl
Abmessungen
Verschluss der Kanone
9A
ABS/POM/Motor/Stahl
CP
1+1
2 × 4 mm
mit Getriebe
3
