EINLEITUNG
Vielen Dank, dass Sie sich für ein De'Longhi-Produkt entschieden
haben. Bitte nehmen Sie sich einen Moment Zeit zum Lesen der
Anweisungen, um Risiken oder Schäden am Gerät zu vermeiden.
Laden Sie die App herunter!
Dieses Gerät kann auch mit der APP "Delonghi Comfort", die Sie
im App Store® oder von Google Play herunterladen können, ver-
wendet werden.
Um Zugang zu allen Funktionen zu haben, brauchen Sie ein lo-
kales Netzwerk (Home WLAN) mit Internetzugang. Außerdem
müssen Sie prüfen, dass nichts den Internetzugang behindert
wie Firewall, Proxy, Authentifizierungen usw.
Mit dieser App können Sie leicht Pinguino von zu Hause oder von
draußen steuern.
BESCHREIBUNG

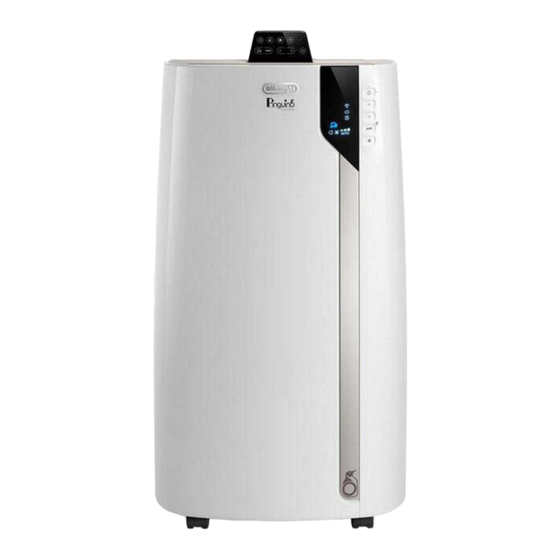

Beschreibung des Gerätes (siehe Seite 3 - A)
A1 Luftauslassklappe
A2 Bedienfeld
A3 Griffe
A4 Rollen
A5 BioSilver-Filter
A6 Luftansauggitter
A7 Abluftschlauchgehäuse
A8 Luftansauggitter
A9 Stromkabel
A10 Ablaufschlauch mit Kappe
A11 Fernbedienungssignalempfänger
A12 Fernbedienungsfach
Beschreibung des Zubehörs (siehe Seite 3 - B)
B1 Wandflansch mit Kappe
B2 Abluftschlauch
B3 Schlauchadapter
B4 Adapter für Fensterhalterung
B5 Fensterhalterung mit Flügelmutter
B6 Adapter für Wandmontage/Fenstersteckdose
B7 Fensterauslass
B8 Fernbedienung
B9 Fensterhalterungskappe
STROMANSCHLUSS
Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen
Sie Folgendes:
•
Die Netzspannung muss mit den Angaben auf dem Schild
auf der Rückseite des Gerätes übereinstimmen;
•
Die Steckdose und die elektrische Leitung müssen zur Auf-
nahme der erforderlichen Last bemessen sein;
•
Die Steckdose muss der richtige Typ für den Stecker sein,
ansonsten ist sie zu ersetzen;
•
Die Steckdose muss an ein leistungsfähiges Erdungssystem
angeschlossen sein.
Der Hersteller übernimmt für die Nichteinhaltung dieser
Anweisungen zur Vermeidung von Verletzungen keine Haf-
tung.
Das Netzkabel darf nur von Fachleuten ausgetauscht
werden.
VERWENDUNG
Anhand der folgenden Anweisungen kann das Klimagerät so
effizient wie möglich auf den Betrieb vorbereitet werden. Verge-
wissern Sie sich vor der Verwendung, dass die Luftansaug- und
-auslassgitter frei sind.
Hinweis: Dieses Gerät ist mit einer automatischen Verdamp-
fungsfunktion zur Kondensatableitung im Kühl- und Entfeuch-
tungsmodus ausgestattet.
KLIMATISIERUNG OHNE INSTALLATION
FLÜGELFENSTER
Wenn Sie ein Flügelfenster haben, gehen Sie wie folgt vor:
•
Montieren Sie den Abluftschlauch (B2) in die entsprechen-
de Aufnahme auf der Rückseite des Gerätes (Abb. 1).
•
Schrauben Sie den Fensterauslass fest (B7) und montieren
Sie ihn außerhalb des Fensters, um die heiße Luft abzufüh-
ren (Abb. 2).
VERTIKALSCHIEBEFENSTER
Wenn Sie ein Vertikalschiebefenster haben, gehen Sie wie folgt
vor:
•
Setzen Sie den Adapter für die Fensterhalterung (B4) in die
Öffnung der Fensterhalterung (B5) und blockieren Sie ihn
(Abb.3)
•
Setzen Sie die Fensterhalterung auf die Fensterbank und
ziehen Sie die Halterung vollständig auf die ganze Breite
des Fensterrahmens aus (Abb. 4).
•
Fixieren Sie die Halterung mit der Flügelmutter (Abb. 5)
(Sollte die Fensterhalterung für das Fenster zu groß sein,
33
