CYBEX VR1 Bedienungsanleitung Seite 15

Verlegung des Bandriemens.
1. Überprüfen, ob der Bandriemen durch die Oberseite der Riemenscheibenhalterung verlegt ist. Das Ende des
Bandriemens dann zum oberen Gewicht nach unten verlegen.
2. Das obere Gewicht vorsichtig anheben und überprüfen, ob die Position der Riemenklammer (auf dem obersten
Gewicht) ordnungsgemäß mit der oberen Riemenscheibenhalterung ausgerichtet ist.
3. Den Bandriemen durch den Schlitz in der Riemenklammer schieben.
4. Überprüfen Sie, ob Bandriemen und Einsatz ordnungsgemäß montiert sind. Bringen Sie den Einsatz nicht
umgekehrt an

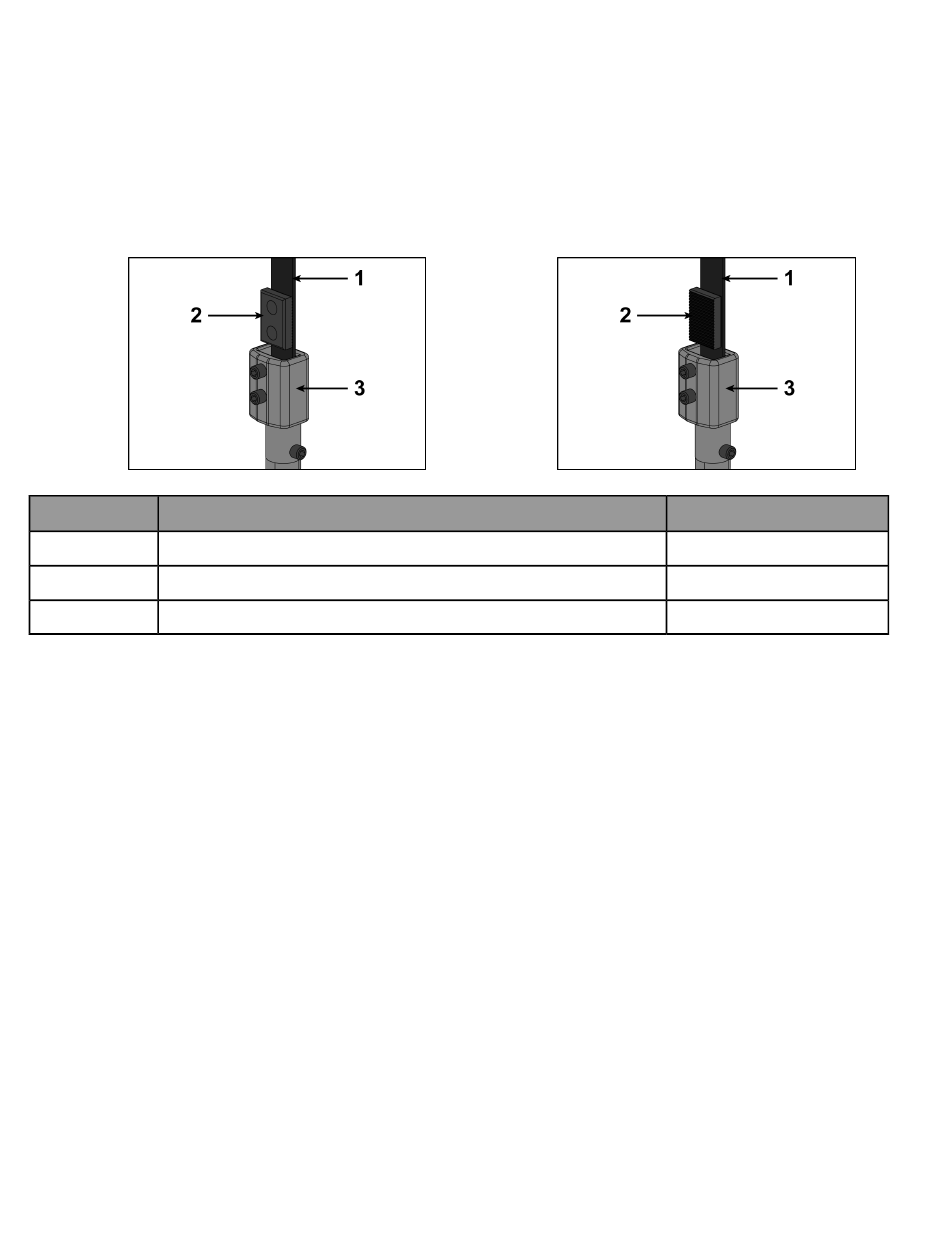

Richtige Verlegung des Bandriemens
Beschreibung
1 Bandriemen
2 Einsatz
3 Bandriemenklammer
5. Den Riemen straffen und mit den Stellschrauben an der Klammer befestigen.
6. Ziehen Sie die Schrauben mit einem Drehmoment von 34 bis 40 Nm (300 bis 350 Ib-in) an.
7. Den Stufengewicht-Wahlknopf auf 0 lbs oder 0 kg einstellen.
8. Schieben Sie den Gewichtsblockstift in jede Platte, um die richtige Installierung zu prüfen.
9. Bewegen Sie das obere Gewicht nach oben und unten, um den normalen Betrieb zu simulieren (ohne einen
Widerstand auszuwählen).
10. Überprüfen Sie, ob der Riemen gleichmäßig läuft und gerade von der Halterung der oberen Riemenscheibe
zur Bandriemenklammer des oberen Gewichts verlegt ist.
Hintere Verkleidung anbringen
1. Bringen Sie die Verkleidung in Position.
2. Von unten beginnend die beiden BHSCS-Schrauben wieder anbringen, um die untere Halterung an der
Verkleidung zu befestigen.
3. Die verbleibenden BHSCS-Schraube zur Befestigung der Verkleidung anbringen, aber noch nicht fest anziehen.
4. Alle BHSCS-Schrauben fest anziehen.
Falsche Verlegung des Bandriemens
Seite 15 von 26
Menge
1
1
1
