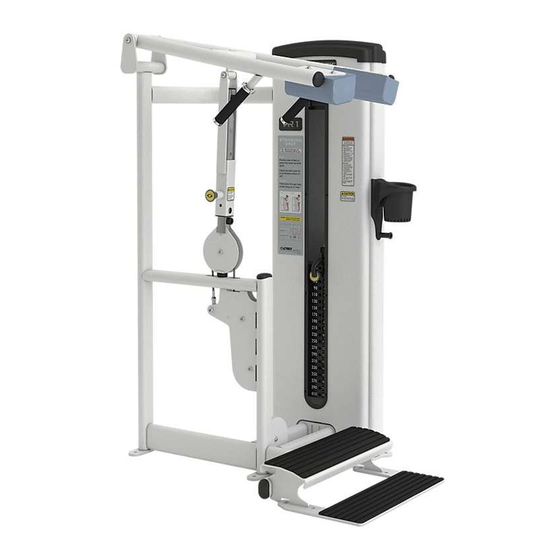

- Seite 1 Standing Calf VR1 ® Bedienungsanleitung Kraftmaschinen Best.-Nr. 13120-999-1 F www.cybexintl.com...
-
Seite 2: Inhaltsverzeichnis
VR1-Logo sind eingetragene Marken der Cybex International, Inc. ® HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern, ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen. -
Seite 3: Sicherheit
Ankerlöcher auf einer stabilen, ebenen Oberfläche verankert werden. Die minimale Zugfestigkeit der Befestigungen muss mindestens • 500 lbs. (230 kg) betragen. Cybex empfiehlt 3/8 Zoll Schrauben mit Festigkeitsklasse 2 oder höher. Für jede Ankerposition ist eine Zugkraft von mindestens 220 Pfund/100 kg erforderlich. -
Seite 4: Sicherheitsanweisungen Für Das Fitnesscenter
Anweisungsschilder fehlen oder beschädigt sind, führt der Besitzer die erforderlichen Reparaturen durch, bevor das Gerät wieder benutzt wird. Bitte verwenden Sie zur Reparatur/Instandhaltung des Geräts nur die von Cybex mitgelieferten Komponenten. Bringen Sie die Sicherheitshinweise der Einrichtung an einer gut sichtbaren Stelle an. - Seite 5 Benutzen Sie KEINE Gewichte, wenn sich die isolierten Kraftgeräte in einer erhöhten Position • befinden oder benutzen Sie die Geräte in dieser Position überhaupt nicht. Nehmen Sie KEINE Erhöhung des Gewichtswiderstands am Gerät vor, außer der von Cybex zur • Verfügung gestellten.
-
Seite 6: Warnhinweise Und Vorsichtsmaßnahmen
Cybex Benutzerhandbuch Warnhinweise und Vorsichtsmaßnahmen Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. -
Seite 7: Ersetzen Der Aufkleber
Cybex Benutzerhandbuch Ersetzen der Aufkleber DE000001-X DE000005-X 4510-321-X... -
Seite 8: Montage
Cybex Benutzerhandbuch Montage Gerätespezifikationen Gesamtgewicht und -größe VR1 Standing Calf (Stehender Wadenheber) 13120 Standardsatz Gewicht Geräteabmessungen im Ruhezustand Geräteabmessungen bei Gebrauch 490 lbs 45" L x 33" B x 63" H Identisch 223 kg 115 cm L x 84 cm B x 159 cm H Identisch Gesamtgewicht und -größe VR1 Standing Calf (Stehender Wadenheber) 13120 leichter Satz... -
Seite 9: Erforderliches Werkzeug
Cybex Benutzerhandbuch In Übereinstimmung mit dem ADA (American Disabilities Act) muss eine freie Bodenfläche von mindestens 30 auf 48 Zoll bestehen und durch eine zugänglichen Strecke für mindestens eine von jeder Art von Trainingsgeräten bedient werden. Wenn der lichte Raum an drei Seiten (z. B. durch Wände oder die Ausrüstung selbst) umschlossen ist, muss der lichte Raum 36 auf 48 Zoll betragen. - Seite 10 Cybex Benutzerhandbuch Menge Teilenummer Beschreibung Abbildung 12090-322 Fußauflage Aufkleber, Gewichtplatte (leicht) 4800-557 10-150 13000-552 Aufkleber, Gewichtplatte (Standard) 10-220 NOTES: MATERIAL: EXCEPT AS NOTED OWATONNA 1. FONT - 40 POINT HELVETICA BOLD. DIMENSIONS REMOVE ALL BURRS IN INCHES BREAK SHARP EDGES HORIZONTAL SCALE 80%.
- Seite 11 Cybex Benutzerhandbuch Wenn Dann Für dieses Verfahren sind zwei Personen erforderlich. 1. Die beiden Halbrund-Innensechskantschrauben, die die obere Kappe mit dem Rahmen verbinden, mithilfe eines 7/32"-Inbusschlüssels entfernen. BHSCS- Schraube Verkleidung Obere Kappe Wenn Gewichtstapel 2. Die obere Kappe und die Halbrund-Innensechskantschrauben abgenommen entfernen.
- Seite 12 12. Die Fußauflagen an den vier Rahmenfüßen befestigen. Verankern Sie das Trainingsgerät sicher mit dem Boden Cybex empfiehlt ausdrücklich eine Optimierung der Stabilität. Trainingsgeräte müssen auf einem festen, ebenen Untergrund montiert werden. WARNING: Verankern Sie das Trainingsgerät sicher mit dem Boden Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich.
- Seite 13 Cybex Benutzerhandbuch 2. Alle Gewichtplatten so positionieren, dass die breiten Enden der Hülsen nach oben und die schmalen Enden nach unten zeigen. Breite Buchsenkante Die schmale Buchsenkante zeigt nach oben muss nach unten zeigen. 3. Die Hubstange montieren. 4. Führungsstangen mit der Arretierung verbinden.
-
Seite 14: Training
Cybex Benutzerhandbuch Training Verwendungszweck Dieses Gerät dient der Verbesserung der allgemeinen körperlichen Fitness und zu Trainingszwecken im kommerziellen Bereich. Anweisungen Vor Verwendung dieser Maschine alle Anweisungen und Warnhinweise im Sicherheitsabschnitt dieser Bedienungsanleitung gründlich durchlesen. Alle Einstellpunkte am Gerät sind mit gelben Griffen oder Knöpfen gekennzeichnet. -
Seite 15: Wartung
Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher Cybex-Geräte unterstützt. Cybex ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend Berichterstattung/Protokollierung von Unfällen. Mitarbeiter von Cybex stehen Ihnen zur Verfügung, um alle möglichen Fragen zu beantworten. - Seite 16 Bedienungsanleitung für Cybex Reinigen der Polster Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Flüssigseife und warmem Wasser her. Tragen Sie diese mit einem weichen, feuchten Tuch auf. Leichte Verschmutzungen Tragen Sie bei Bedarf eine Lösung mit flüssigem Reinigungsmittel mit einer weichen Bürste auf.
- Seite 17 Bedienungsanleitung für Cybex Reinigung der Rahmenteile Wischen Sie alle Rahmen mit einer milden Lösung aus warmem Wasser und Autoseife ab. Die Flächen sorgfältig trocknen. VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese das Gerät zerkratzen oder beschädigen können.
-
Seite 18: Wöchentliche Arbeiten
Bedienungsanleitung für Cybex Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. WARNUNG: Ausrüstungsgefahr. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. - Seite 19 Bedienungsanleitung für Cybex Riemen Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels Welle im Riemen Ersetzen Kante des Riemens (beide Seiten) Riemen, wenn untersuchen. Riemen ersetzen, Bereich mehr wenn ein Teil schmaler als der 0,76 mm (0,03 Zoll) Rest ist.
-
Seite 20: Jährliche Arbeiten
Bedienungsanleitung für Cybex ACHTUNG: Wenn die folgenden Warnhinweise nicht beachtet werden, besteht das Risiko schwerer Verletzungen oder Sachschäden. Verwenden Sie die Griffe nicht mehr, wenn weniger als 3 mm Material an der Kante verbleiben. Alle verschlissenen Griffe sofort austauschen. Fehler beim Austauschen von abgenutzten Hanteln können zu Verletzungen oder Sachschäden führen. -
Seite 21: Einstellung Der Seilzüge
Bedienungsanleitung für Cybex Einstellung der Seilzüge Erforderliches Werkzeug 9/16"-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Einstellung Beschreibung Abbildung der Seilzüge Bei dieser Art der Vorrichtung wird eine Kontermutter und eine Spannmutter am Seilnockenende zur Kontermutter- primären Verstellung genutzt. -
Seite 22: Einstellung Der Riemen
Bedienungsanleitung für Cybex Einstellung Beschreibung Abbildung der Seilzüge Nockenbolzen- Mutter Diese Art der Einstell- vorrichtung Einstellvorrichtung verfügt über einen Spannbolzen an der Einstellvorrichtung Halterung der Riemenscheibe. am Nockenende Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen. -
Seite 23: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden, die in den USA wohnhaft sind, kontaktieren den Kundendienst unter der Tel.Nr. 888- 462-9239. Cybex-Kunden, die außerhalb der USA ansässig sind, kontaktieren den Cybex-Kundendienst unter 508-533-4300 oder Fax 508-533-5183. -
Seite 24: Rückgabegenehmigung (Rma)
Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert. Nehmen Sie vor jeder Rücksendung von defekten Teilen Kontakt mit dem Kundenservice von Cybex auf. - Seite 26 10 Trotter Drive Medway, MA 02053 508-533-4300 FAX 508-533-5183 • • www.cybexintl.com...
