FlowFit COA 250
Endress+Hauser
3.3.3
Sensoreinbau
2
1
C07-COA250xx-11-07-06-xx-001.eps

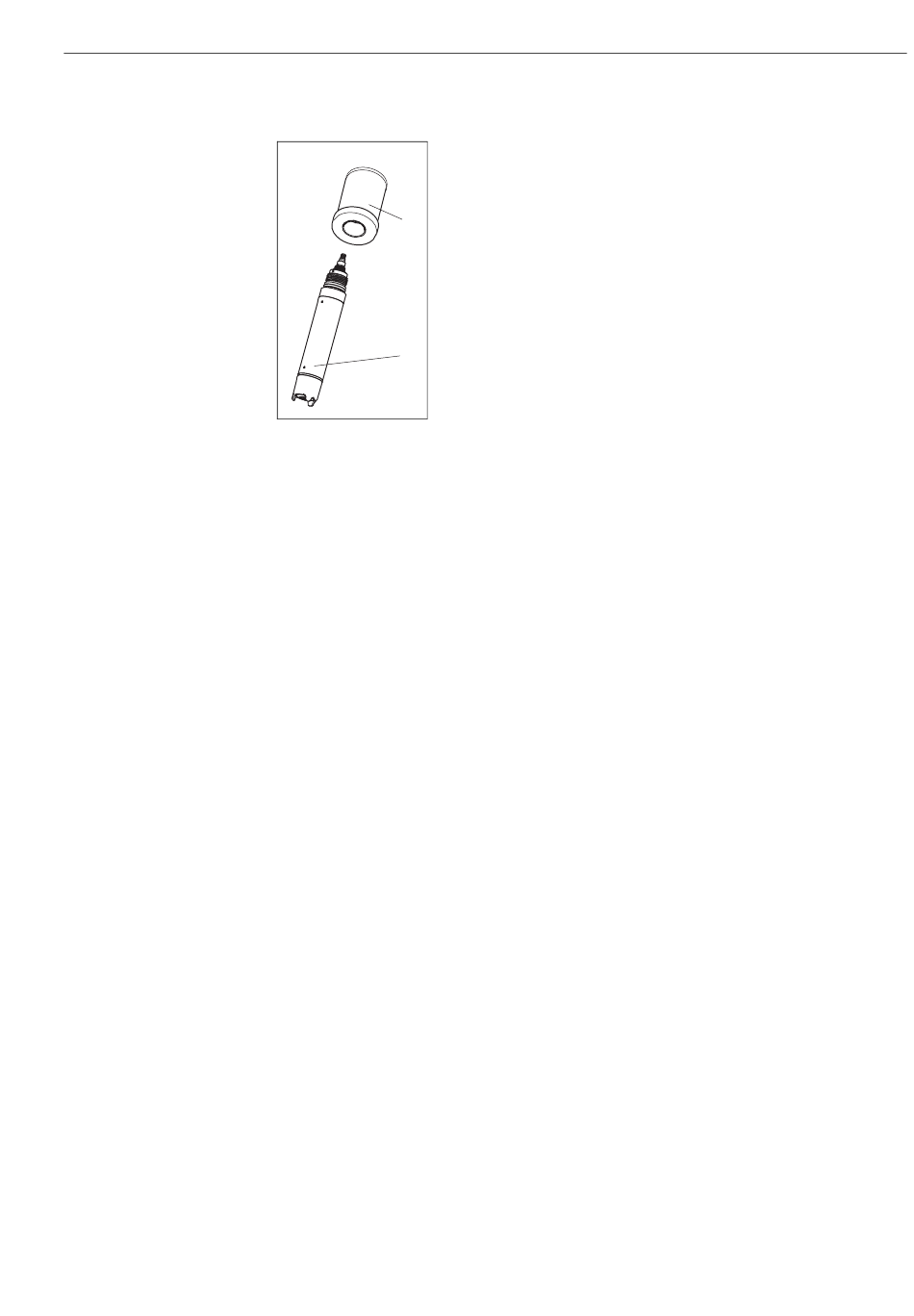

Abb. 6:
1
Sensor
2
Einbauhülse
Arbeitsschritte
1.
Lösen Sie den Überwurfring und nehmen Sie den Blinddeckel ab.
2.
Kontrollieren Sie den O-Ring am Sensorkopf und den O-Ring am Oberteil der
Armatur. Die O-Ringe müssen sauber, unbeschädigt und leicht gefettet sein.
3.
Schrauben Sie am Sensor den Schutzkorb ab.
4.
Schrauben Sie den Sensor in die Einbauhülse ein (s. Abb. 6).
5.
Setzen Sie den Sensor mit der Einbauhülse in die Armatur ein.
6.
Stülpen Sie den Überwurfring über die Einbauhülse und schrauben ihn fest.
7.
Bewahren Sie den Blinddeckel auf. Sie können dann die Armatur abdichten, falls
sie ohne Sensor betrieben werden soll.
3.4
Einbaukontrolle
• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich der Schlauch des (optionalen) Spülkopfes nicht ohne
Kraftaufwand entfernen lässt.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
Montage
11
