Erweiterte Funktionen - DNT BioAccess PRO Bedienungsanleitung

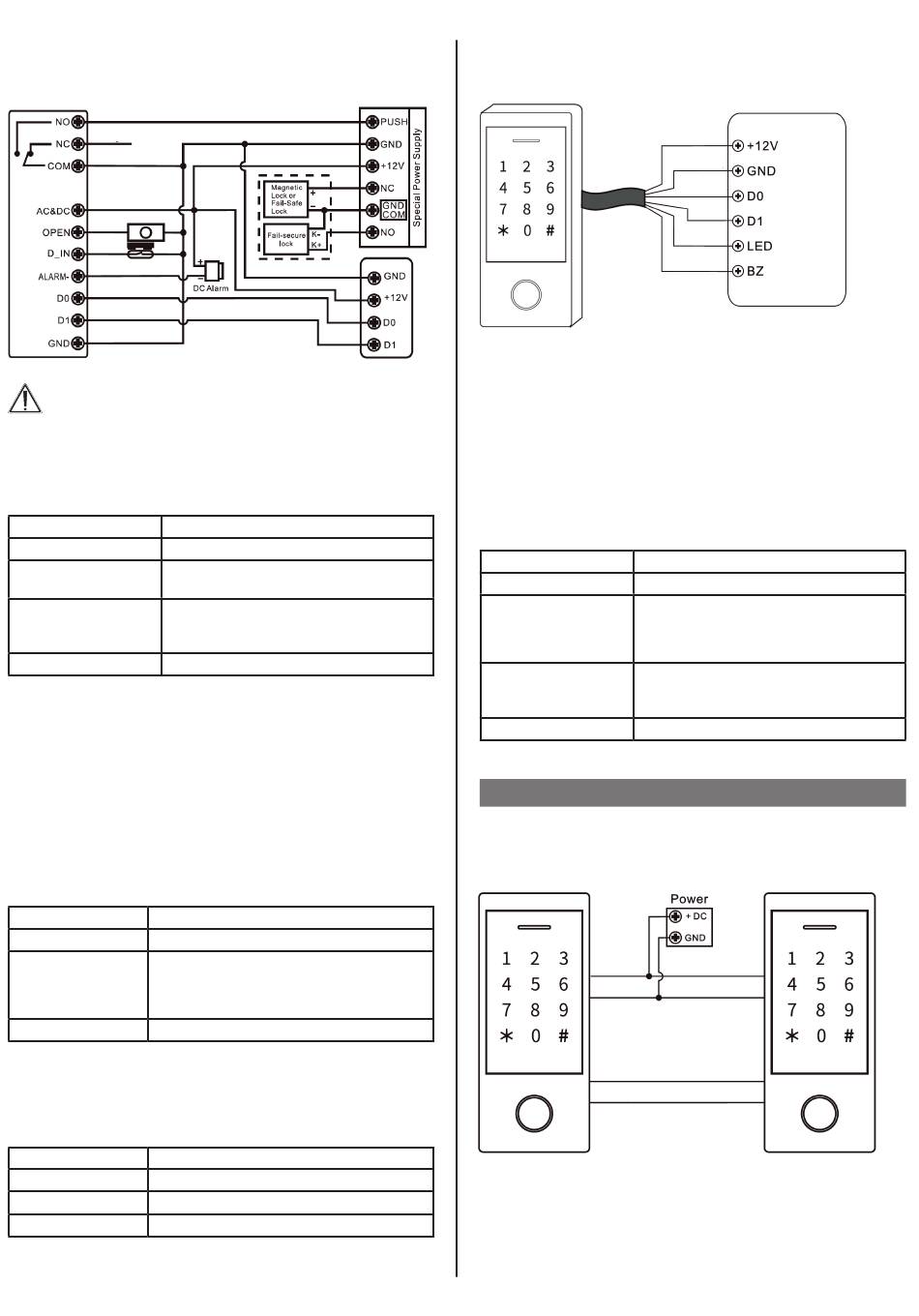

Anschluss an ein externes Zugangsgerät (Reader) mit Wiegand-Interface
Das Gerät kann mit einem weiteren Reader mit Wiegand-Interface zusammenarbeiten.
Dazu ist das Gerät in die Betriebsart 77 (siehe Kapitel 5.3.) zu versetzen.
Blau
Orange
Violett
Rot
Innentaster
Gelb
Braun
Türkontakt
Grau
Grün
Weiß
Pink
Auch hier am Türöffner die Schutzdiode, wie im Kapitel 4
(Anschlussbeschaltung) gezeigt, zwingend anschließen!
Für die Verbindung zwischen Fingerprint-Codeschloss und externem Reader müssen an
beiden Geräten die gleichen Wiegand-Formate eingestellt sein.
Wiegand-Format:
Funktion Bedienung/Programmierung
Programmierung einleiten * - MasterCode - # (Werks-Master-Code: 123456)
Wiegand-Format festlegen 8 - (EM: 26...44; Mifare: 26 ...44, 56, 58) - #
(Werkseinstellung: 26 Bit)
Parity-Bit deaktivieren 80 - # (für Wiegand-Reader mit 32, 40 oder
Parity-Bit aktivieren 81 - # (Werkseinstellung)
Programmieren beenden *
Programmierung
Die Basis-Programmierung entspricht der Stand-alone-Programmierung. Die Abweichungen
sind im Folgenden zusammengefasst:
Bei Anschluss eines EM/Mifare-Readers: Benutzer sind an beiden Readern anmeld- oder
löschbar. Bei Anschluss eines HID Card-Readers: Benutzer sind nur am externen Gerät
anmeld- und löschbar.
Beispiel für den Einbindung eines Fingerabdruck-Readers:
Schritt 1: Lesen Sie den Fingerabdruck am externen Gerät ein.
Schritt 2: Lesen Sie den gleichen Fingerabdruck am DNT-Zugangsgerät ein
Funktion Bedienung/Programmierung
Programmierung einleiten * - MasterCode - # (Werks-Master-Code: 123456)
Version 1 1 - Fingerabdruck am externen Gerät einlesen - #
oder (automatische ID-Vergabe)
Version 2 1 - (Benutzer-ID) - # Fingerabdruck am externen Gerät
einlesen - # (vergebene ID benutzen)
Programmieren beenden *
Beispiel für den Einbindung eines Zifferncode-Readers:
Der Reader muss das 4-, 8- oder 10-Bit-Ausgangsformat unterstützen
Funktion Bedienung/Programmierung
Programmierung einleiten * - MasterCode - # (Werks-Master-Code: 123456)
PIN Eingangsformat 8 (4/8/10) - # (Werkseinstellung: 4 Bit)
Programmieren beenden *
Zum Hinzufügen können PINs an allen beteiligten Geräten angelernt werden.
Das Löschen von PINs erfolgt ebenfalls an allen beteiligten Geräten.
Innenstation
Signalgeber
Externer Reader
56-Bit-Ausgang)
Betrieb als Wiegand-Lesegerät (Reader) an einem Wiegand-Controller
Das Gerät kann als externer Wiegand-Reader mit einem Wiegand-Controller zusammenar-
beiten. Dazu ist das Gerät in die Betriebsart 78 (siehe Kapitel 5.3.) zu versetzen.
Bitte beachten:
• Bei diesem Anschluss werden zahlreiche Einstellungen des Gerätes ungültig, weil diese
vom externen Wiegand-Controller aus erfolgen.
• Die braune Leitung (D_IN) führt zur Signalisierung des Zugangs durch grünes Aufleuchten
der Betriebsanzeige (low-aktiv).
• Die gelbe Leitung (OPEN) führt zur Zugangssignalisierung durch den internen Signalgeber
(low-aktiv).
Wiegand-Formate einstellen
• Stellen Sie am Zugangsgerät das gleiche Wiegand-Ausgangsformat ein,
wie es am Wiegand-Controller als Eingangsformat eingestellt ist.
• Bei Wiegand-Controllern mit 32-/40-/56-Bit-Eingangsformat Parity-Bit deaktivieren
Funktion Bedienung/Programmierung
Programmierung einleiten * - MasterCode - # (Werks-Master-Code: 123456)
Wiegand-Ausgangsformat 8 - (EM: 26...44; Mifare: 26...44, 56, 58) - #
(Werkseinstellung EM: 26 Bit; Mifare: 34)
PIN-Ausgangsformat 8 (4/8/10) - # (Werkseinstellung 4 Bit)
Parity-Bit deaktivieren 80 - #
Parity-Bit aktivieren 81 - # (Werkseinstellung)
Programmieren beenden *

8. Erweiterte Funktionen

Benutzerdaten weitergeben
Zwischen zwei Geräten des gleichen Typs können die Benutzerdaten ausgetauscht werden.
Dies vereinfacht die Programmierung bei mehreren Zugängen durch die gleichen Benutzer.
Der Austausch ist nur für RFID-Karten- und PIN-Zugänge möglich.
Rot
Pink
Grün
Weiß
Bitte beachten:
• Der Austausch ist nur zwischen typgleichen Geräten der gleichen Serie möglich.
• Der Master-Code muss auf beiden Geräten der gleiche Code sein.
• Der Transfer ist nur vom als Master eingesetzten Gerät aus möglich.
• Nach der Datenübertragung ist das empfangende Gerät gesperrt
für eigene Programmierungen.
• Die Übertragungszeit für 900 Benutzer kann bis zu 30 s betragen.
Rot
Pink
Grün
Weiß
Braun
Gelb
Wiegand-Controller
