User manual / Bedienungsanleitung
2. Montage
Nehmen Sie den Tonabnehmer aus der Verpackung.
Zur Montage an Ihrem Tonarm empfiehlt es sich den Nadelschutz auf
dem Tonabnehmer zu belassen, um Beschädigungen zu vermeiden.
Montieren Sie mit Hilfe der beiliegenden Schrauben Ihren clearaudio
MM-Tonabnehmer, (die Aufnahmegewinde im Tonabnehmergehäuse
entsprechen der metrischen Norm für M 2,5 mm Schrauben und
weisen den international genormten Abstand von 12,7 mm auf).
Achten Sie darauf, die Schrauben niemals zu fest anzudrehen,
da diese sich in den Gewindelöchern verklemmen oder
ausreisen können.
Verbinden Sie nun, ohne große Krafteinwirkung, die Anschlussstifte
Ihres clearaudio Tonabnehmers mit den Buchsen des Headshell-
oder Tonarm-Kabels. Falls nötig, können Sie eine geeignete
Präzisionszange oder Pinzette zur Hilfestellung verwenden.
Beachten Sie dabei unbedingt die vorgegebenen Farbcodierungen.
Nur dann ist die absolute Phase bei der Musikwiedergabe korrekt,
andernfalls wäre eine deutlich hörbare Klangverschlechterung die
Folge.
+
R
L
-

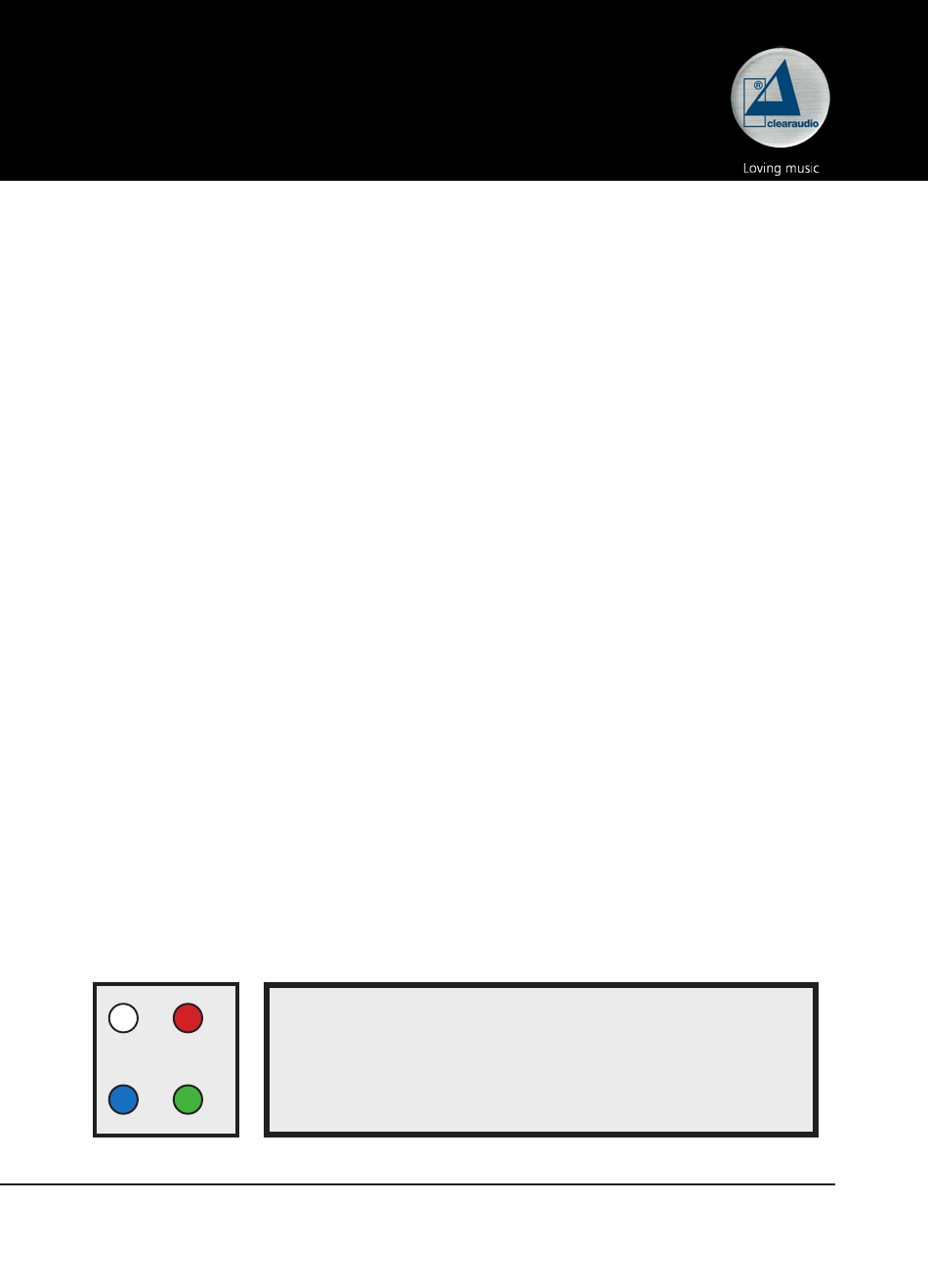

Abb. 1: Farben der Tonarmverkabelung
Made in Germany
Linker Signalstift (L+)
Linker Signalstift (L-)
Rechter Signalstift (R+) >>
Rechter Signalstift (R-) >>
>>
weiß
>>
blau
rot
grün
Page / Seite 17
