Dansensor
MAP Mix 9001 ME
®

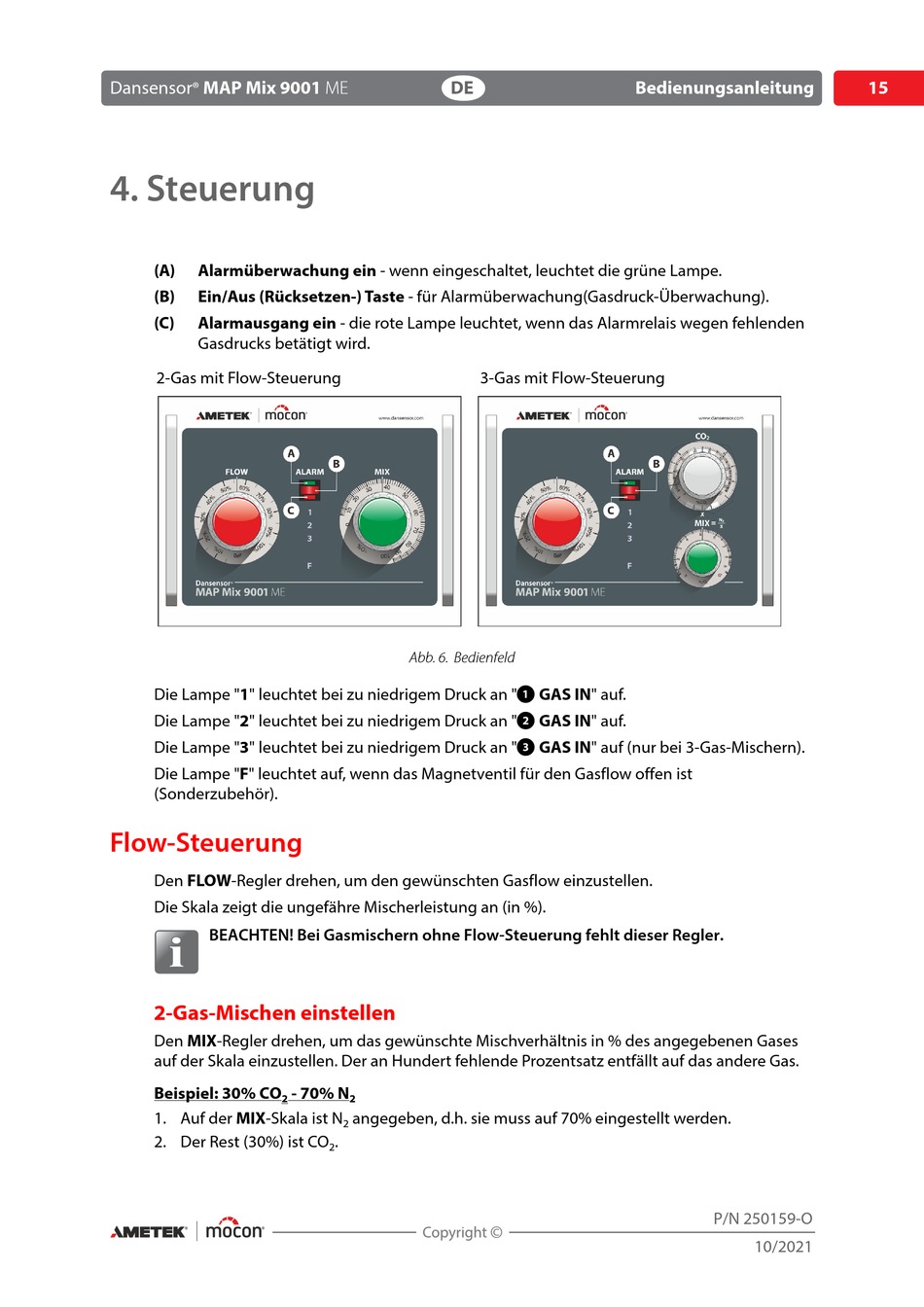

4. Steuerung
(A)
Alarmüberwachung ein - wenn eingeschaltet, leuchtet die grüne Lampe.
(B)
Ein/Aus (Rücksetzen-) Taste - für Alarmüberwachung(Gasdruck-Überwachung).
(C)
Alarmausgang ein - die rote Lampe leuchtet, wenn das Alarmrelais wegen fehlenden
Gasdrucks betätigt wird.
2-Gas mit Flow-Steuerung
Die Lampe "1" leuchtet bei zu niedrigem Druck an "
Die Lampe "2" leuchtet bei zu niedrigem Druck an "
Die Lampe "3" leuchtet bei zu niedrigem Druck an "
Die Lampe "F" leuchtet auf, wenn das Magnetventil für den Gasflow offen ist
(Sonderzubehör).
Flow-Steuerung
Den FLOW-Regler drehen, um den gewünschten Gasflow einzustellen.
Die Skala zeigt die ungefähre Mischerleistung an (in %).
BEACHTEN! Bei Gasmischern ohne Flow-Steuerung fehlt dieser Regler.
2-Gas-Mischen einstellen
Den MIX-Regler drehen, um das gewünschte Mischverhältnis in % des angegebenen Gases
auf der Skala einzustellen. Der an Hundert fehlende Prozentsatz entfällt auf das andere Gas.
Beispiel: 30% CO
2
1. Auf der MIX-Skala ist N
2. Der Rest (30%) ist CO
DE
Abb. 6. Bedienfeld
- 70% N
2
angegeben, d.h. sie muss auf 70% eingestellt werden.
2
.
2
Bedienungsanleitung
3-Gas mit Flow-Steuerung
GAS IN" auf.
GAS IN" auf.
GAS IN" auf (nur bei 3-Gas-Mischern).
15
P/N 250159-O
10/2021
