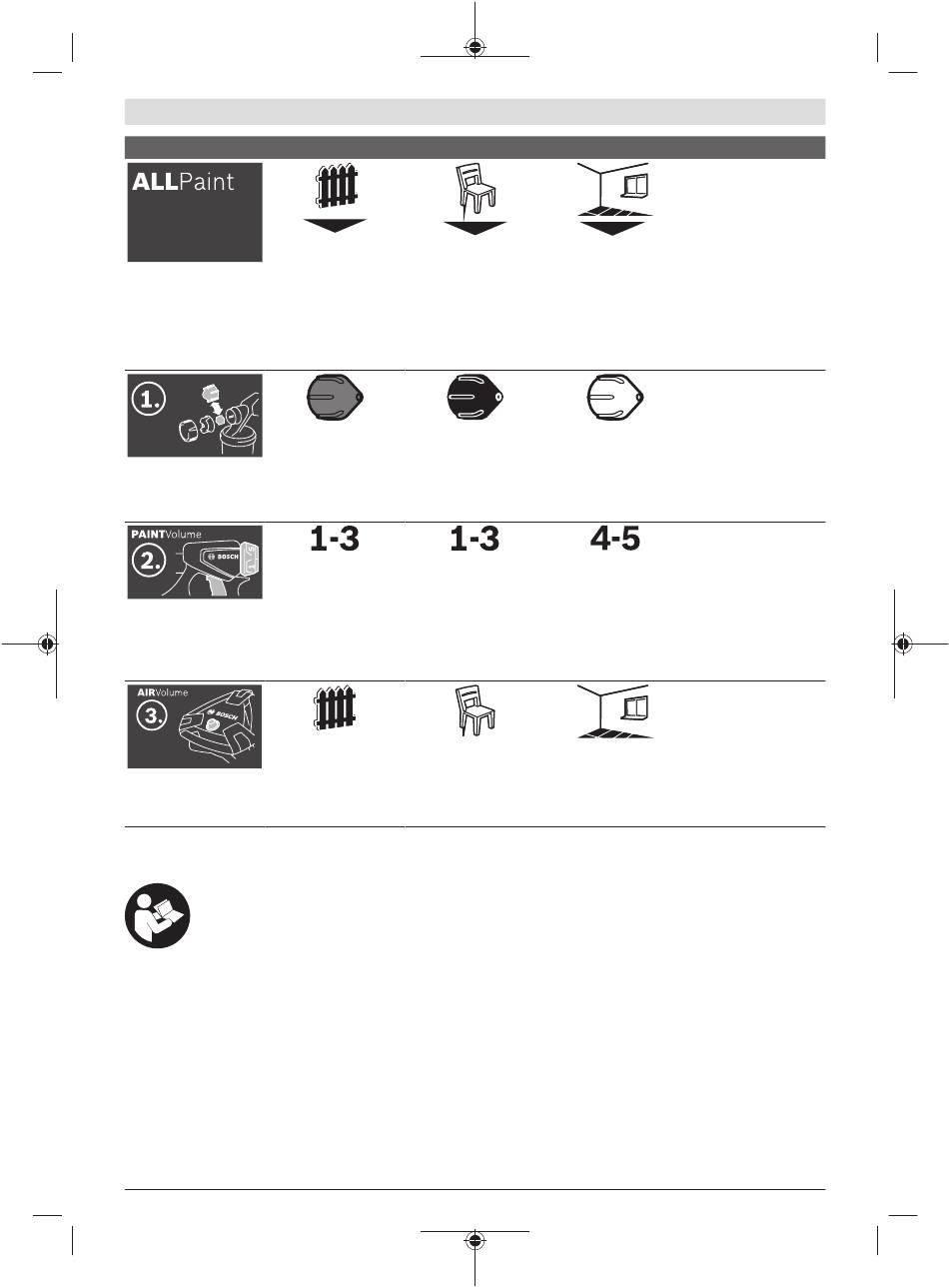

Simbología y su significado
Caso de aplicación
"madera/barniz":
El sistema de pulveriza-
Pulverizado de barnices
ción fina es apropiado
e imprimaciones
tanto para barnices y la-
cas como también para
pinturas para paredes.
Para el caso de aplica-
ción "madera/barniz"
seleccionar la caperuza
Paso 1:
de boquilla gris (11)
Seleccionar la caperuza
de boquilla correcta
Para el caso de aplica-
ción "madera/barniz"
ajustar el escalón 1, 2 ó
Paso 2:
3 en la rueda de ajuste
Ajustar la cantidad de
(4)
material de pulveriza-
ción
Ajuste del caso de apli-
cación "madera/barniz"
en la regulación del cau-
Paso 3:
dal de aire (25)
Ajustar el caudal de aire
Descripción del producto y servicio
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
las instrucciones pueden causar descargas
eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica está diseñada para pulverizar todas
las pinturas comunes: pinturas de dispersión y látex (pintu-
ras para paredes), lacas de color a base de disolventes y di-
luibles en agua (recomendadas), barnices, imprimaciones,
impregnaciones, lacas transparentes (ALLPaint), aceites y
agua.
1 609 92A 7VA | (30.05.2022)
Caso de aplicación
Caso de aplicación
"madera/laca":
"pared":
Pulverizado de lacas de Pulverizado de pinturas
color, pinturas transpa-
de dispersión y látex
rentes y aceites, con
contenido de disolven-
tes y solubles en agua
Para el caso de aplica-
Para el caso de aplica-
ción "madera/laca" se-
ción "pared" seleccio-
leccionar la caperuza de nar la caperuza de bo-
boquilla negra (12) quilla blanca (10)
Para el caso de aplica- Para el caso de aplica-
ción "madera/laca" ción "pared" ajustar el
escalón 4 ó 5 en la rue-
ajustar el escalón 1, 2 ó
3 en la rueda de ajuste da de ajuste (4)
(4)
Ajuste del caso de apli-
Ajuste del caso de apli-
cación "madera/laca"
cación "pared" en la re-
en la regulación del cau-
gulación del caudal de
dal de aire (25)
aire (25)
La herramienta eléctrica no es apropiada para aplicar lejías,
salmueras, sustancias de recubrimiento acidíferas, desinfec-
tantes, productos fitosanitarios y pinturas para fachadas.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1) Pistola de pulverización
(2) Caperuza de aire
(3) Tuerca de sujeción
(4) Regulador de material pulverizado
(5) Pulsador
(6) Anillo de cierre
(7) Depósito de material
(8) Depósito de sustitución para material de pulveriza-
ción
Descripción detallada
(ver "Utilización regla-
mentaria", Página 42)
(ver "Sustitución de la
caperuza de boquilla
(ver figuras B1–B2)",
Página 44)
(ver "Ajuste de la canti-
dad de material de pul-
verización (ver figura
J)", Página 46)
(ver "Ajuste del caudal
de aire (ver figura D)",
Página 46)
