MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
MBE-R Elektro-Heizregister mit Regelung

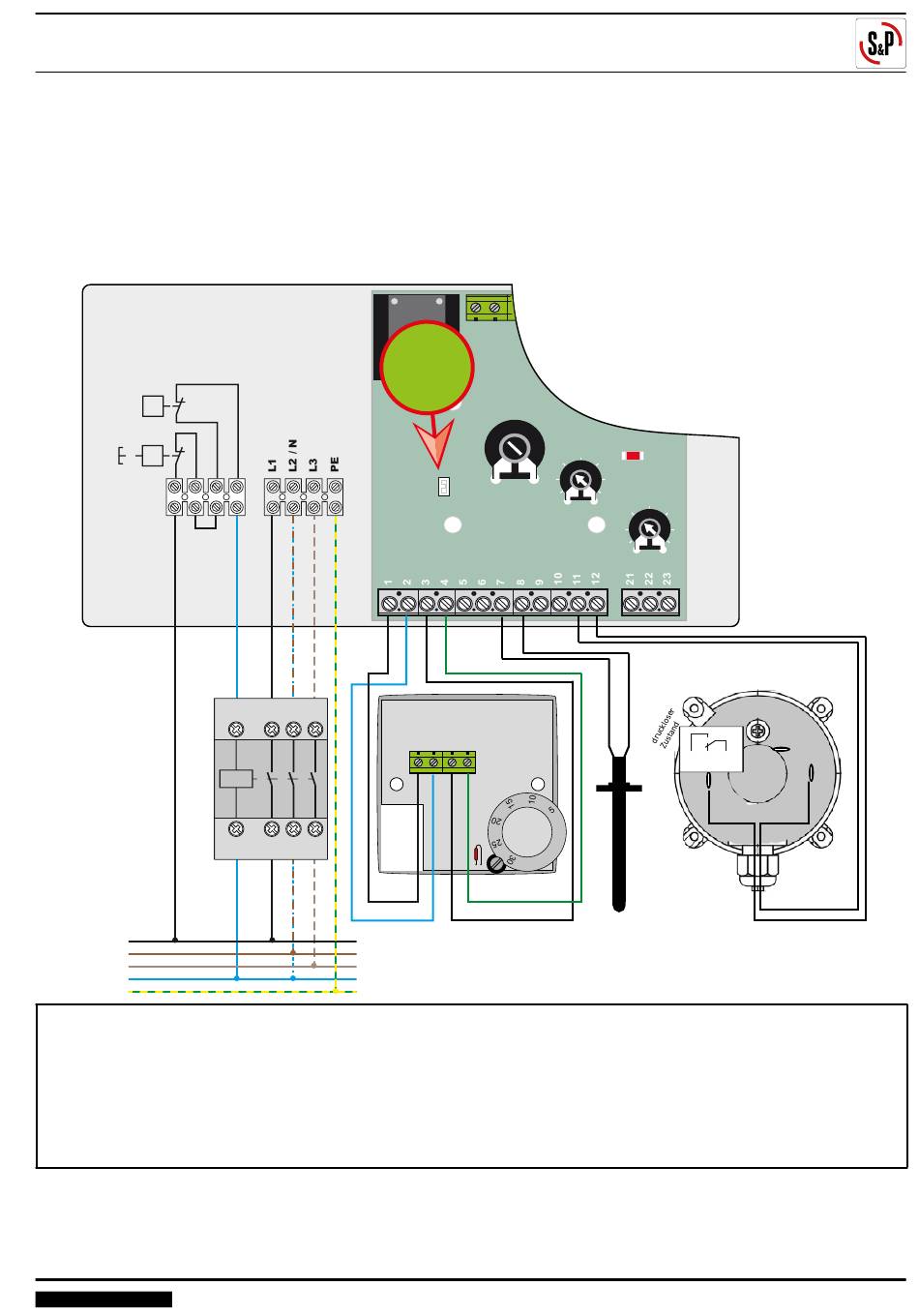

7.5.3. RAUMTEMPERATURREGELUNG MIT RAUMTEMPERATURSENSOR /EXTERNEM SOLLWERTGEBER
Klemmenbelegung:
1- Hauptsensor
2- Externer Sollwertgeber
3- Ausgang 10V
4- Absenkung um 4°C
Sicherheitsthermostate
B
ϑ
C
ϑ
1
2
NETZ-
anschluss
L1
L2
L3
N
PE
Funktionen:
• Überwachung des Mindestvolumenstroms durch den Differenzdruckschalter DS-400
• Messung der Kanaltemperatur durch den Kanaltemperaturfühler TG-K (Begrenzungssensor)
• Externe Sollwertvorgabe durch den Sollwertgeber TG-R
• Erfassung der Raumtemperatur durch den Sollwertgeber TG-R
• Über die Potentiometer „min und max" wird die Begrenzungstemperatur eingestellt
Alternativ kann auch der Luftstromwächter SL-101.1 230V oder der Luftgeschwindigkeitsmessumformer
AVT-D-R (TRAFO 60 wird benötigt) verwendend werden.
DEUTSCH
Je nach Modell
1~ 230V 50Hz /
2~ 400V 50Hz
3~ 400V 50Hz
3
4
1
5
3
A1
L1
L2
L3
2
4
6
A2
T1
T2
T3
MBE-R Elektro-Heizregister mit Regelung
5- Begrenzungssensor
6- Externer Eingang 0-10V
7- Freigabe Ventilator
2, 6, 8,10 und 12 Masse (GND)
29
28
27
Jumper
entfernen
-extern-
10
5
0
INT/EXT
TG-R
1
2
3
4
0
15
HEAT
20
25
30
MIN
35
30
40
25
45
20
50
MAX
DS-400
2
1
3
NO
NC
COM
3
TG-K
1
2
Seite 9
