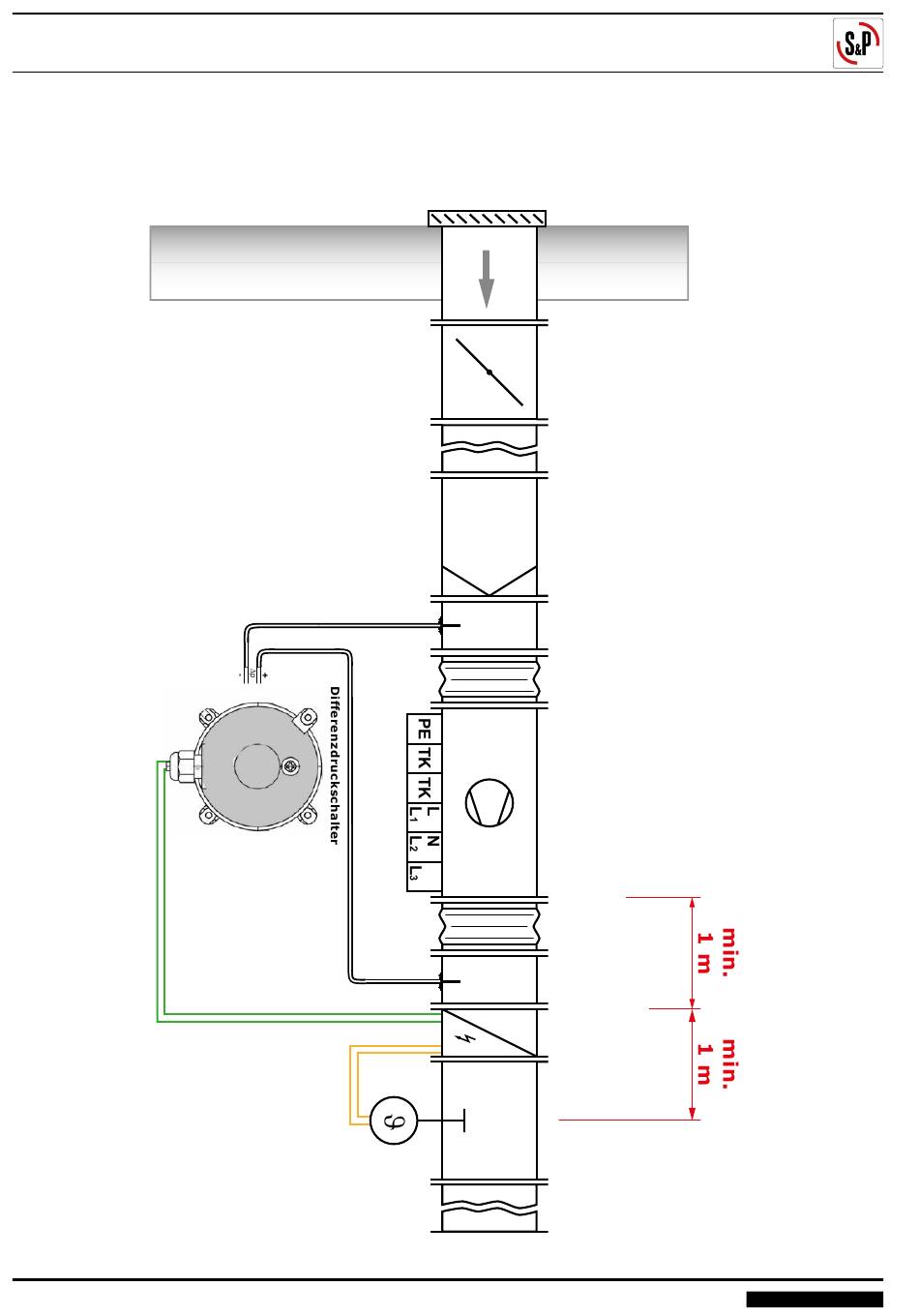

7.4. ANLAGENSCHEMA MBE

Sehen Sie eine Beruhigungsstrecke von je
ca. 1 m zwischen Ventilator und Heizregister, so-
wie zwischen Heizregister und Kanalfühler, vor.
Seite 6 MBE-R Elektro-Heizregister mit Regelung
Vermeiden Sie die Platzeierung des Kanalfühlers,
an Stellen, an denen es zu einem Temperaturstau
kommen kann, z.B. kurz vor Bögen.
Verschlussklappe
Selbsttätige
Klappe
Filter
Flexibler
Stutzen
Ventilator
Flexibler
Stutzen
Lufterwärmer
elektrisch
Kanaltemperatur-
fühler
