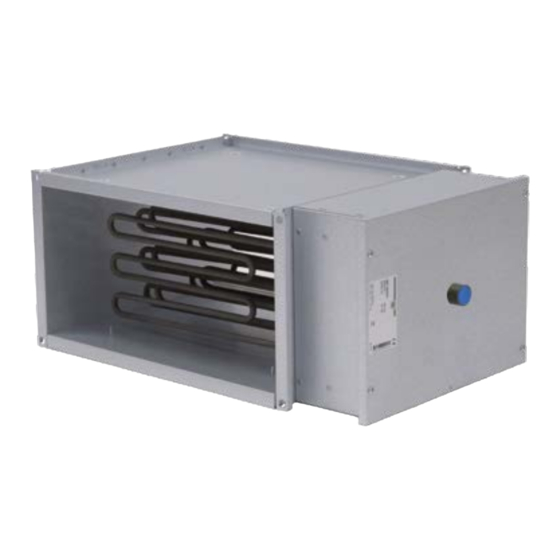

S&P IBE Bedienungsanleitung
Elektro-heizregister
Inhaltsverzeichnis
Quicklinks
IBE
Elektro-Heizregister
1. Transport, Lagerung ................................................................................... 2
2. Bestimmungsgemäße Verwendung ........................................................... 2
3. Arbeitssicherheit ......................................................................................... 3
4. Beschreibung ............................................................................................. 3
5. Montage und Inbetriebnahme .................................................................... 4
5.1 Montageort der Heizregister .....................................................................................4
5.2 Klemmenbelegung IBE ............................................................................................6
5.3 Anlagenschema IBE .................................................................................................6
6. Inbetriebnahme ........................................................................................ 10
7. Wartung .................................................................................................... 10
8. Entsorgung ............................................................................................... 11
9. Service ..................................................................................................... 11
10. Konformitätserklärung ............................................................................. 12
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Gerät aufmerksam durch!
S&P haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
Inhaltsverzeichnis
Verwandte Anleitungen für S&P IBE
Inhaltszusammenfassung für S&P IBE
-
Seite 1: Inhaltsverzeichnis
2. Bestimmungsgemäße Verwendung ............2 3. Arbeitssicherheit ..................3 4. Beschreibung ..................... 3 5. Montage und Inbetriebnahme ..............4 5.1 Montageort der Heizregister ..................4 5.2 Klemmenbelegung IBE ....................6 5.3 Anlagenschema IBE ....................6 6. Inbetriebnahme ..................10 7. Wartung ....................10 8. Entsorgung ....................11 9. -
Seite 2: Transport, Lagerung
- Vermeiden Sie ein Verwinden des Gehäuses. Halten Sie Lagertemperaturen zwischen -10°C und +40°C ein. 2. Bestimmungsgemäße Verwendung „ Das Elektro-Heizregister IBE ist für die Erwär- Außenluft auf eine geeignete Zulufttemperatur zu mung staubfreier Luft vorgesehen. erhöhen Es dient dazu, die Temperatur der zugeführten Sicherheitshinweise: Der elektrische Anschluss muss nach DIN VDE 0100 Teil 420 (ÖVE/ÖNORM E 8001-1-1-23) -
Seite 3: Arbeitssicherheit
Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister 3. Arbeitssicherheit „ - Der Betreiber hat dafür zu sorgen, dass nur - Vor dem Betrieb ist zu prüfen, ob alle Schutz- qualifiziertes Personal am Heizregister arbei- einrichtungen (mechanisch und elektrisch) tet. ordnungsgemäß installiert sind. -
Seite 4: Montage Und Inbetriebnahme
Materialien muss mindestens 300 Der Abstand zwischen dem elektrischen Heiz- mm betragen. Kann dieser Abstand nicht ein- register IBE und den Kanalbauteilen, wie Kanal- gehalten werden, so ist eine Isolierung rund um bögen, Verschlussklappen und Anderen muss das Heizregister vorzusehen. -
Seite 5: Zu Den Lastklemmen Heizregister
Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister „ Sicherheitseinrichtungen Es ist darauf zu achten, dass die Spannungsver- Das Heizregister muss bei Auslösen eines Si- sorgung des Heizregisters nur bei eingeschalte- cherheitsthermostats selbstständig allpolig vom tem Ventilator und einer Mindestluftgeschwindig- Netz getrennt werden. -
Seite 6: Klemmenbelegung Ibe
Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister 5.2 Klemmenbelegung IBE Heizregister: IBE-200/9 T L1 L2 L3 Heizregister: IBE-225/16,5 T, IBE-250/16,5 T, IBE-285/20 T Heizregister: IBE-400/50 T L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 Heizregister: IBE-315/30 T, IBE-355/30 T... - Seite 7 IBE-200/9 T L2 L3 PE IBE-225/16,5 T 3~ 400V 1~ 230V IBE-250/16,5 T IBE-285/20 T * *TTC-40 anstatt TTC-2000 Anlagenschema beispielhaft mit S&P Differenzdruckschalter DS-500. Alternativ kann auch der Luftgeschwindigkeitsmessumformer AVT-D-R (TRAFO 60 wird benötigt) verwendend werden. Seite 7 DEUTSCH...
- Seite 8 Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister Heizregister Sicherheisthermostate Heizstufe 1 Heizstufe 2 ϑ ϑ TTC-2000 DS-500 ∆p IN OUT IN OUT IN OUT TT-S1 Beispiel mit 1 2 3 4 5 6 7 8 9 Differenzdruck- schalter zur Laufüberwachung L1 L2 L3...
- Seite 9 Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister Modelle: IIBE-400/50 T Anlagenschema beispielhaft mit S&P Differenzdruckschalter DS-500. Alternativ kann auch der Luftgeschwindig- keitsmessumformer AVT-D-R (TRAFO 60 wird benötigt) verwendend werden. Seite 9 DEUTSCH...
-
Seite 10: Inbetriebnahme
2. Überprüfen Sie die Luftstromüberwachung auf Funktion. Bei Strömungsgeschwindigkeiten kleiner 1,5 m/s muss das Heizregister abschalten. 3. Schließen Sie die Versorgungsspannung an und messen Sie die Spannungswerte zwischen den Klemmen: IBE Modelle 3~ 400V 50Hz L1 – L2 = ..... V L2 – L3 = ..... -
Seite 11: Entsorgung
Montage-, Bedienungs- und Wartungsanleitung IBE Elektro-Heizregister 8. Entsorgung „ Eine Entsorgung dieses Produkts darf nicht über den Restmüll erfolgen, da das Gerät wiederver- wertbare Bestandteile bzw. Stoffe enthält, die nicht in den Restmüll gelangen dürfen. Dieses Produkt muss nach Ablauf der Lebensdauer gemäß... -
Seite 12: Konformitätserklärung
Dokument mit alleiniger Verantwortung durch uns ausgestellt ist und zu folgendem Produkt gehört: INDUSTRIAL HEATING Tipo MBE, MBE-R, IBE Serien Nummern All Manufactured CE Einführungsdatum Das Produkt entspricht den Anforderungen folgender Richtlinien der EU:EMC 2014/30/EU und LVD 2014/35/EU, Folgende...
