Uzemnění:
Za každou svářečkou se nachází šroub a značka ke zjištění
13
požadovaného uzemnění. Před zapnutím by mělo být zařízení
uzemněno kabelem, jehož průžez by neměl být menší než 6
mm. Tím se zabrání probemům vzniklým ztrátou napětí.
MOSFeT

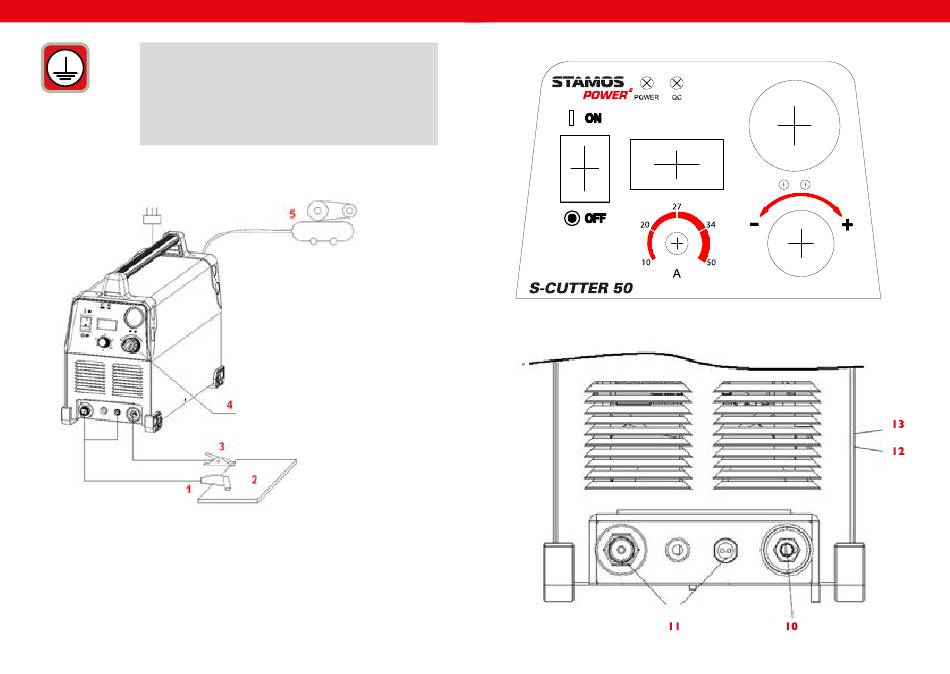

SCHÉMA PŘIPOJENÍ MODELŮ S-CUTTER 50 / S-CUTTER 70
1 PH
GAS
1. Plazmový hořák
2. Obrobek
3. Zemnicí kabel
4. Regulátor tlaku vzduchu
5. Vzduchový kompresor
