Elektrischer Anschluss
Messeinheit
(Bus-Kommunikation)
8
b
a
b
a
C
a b

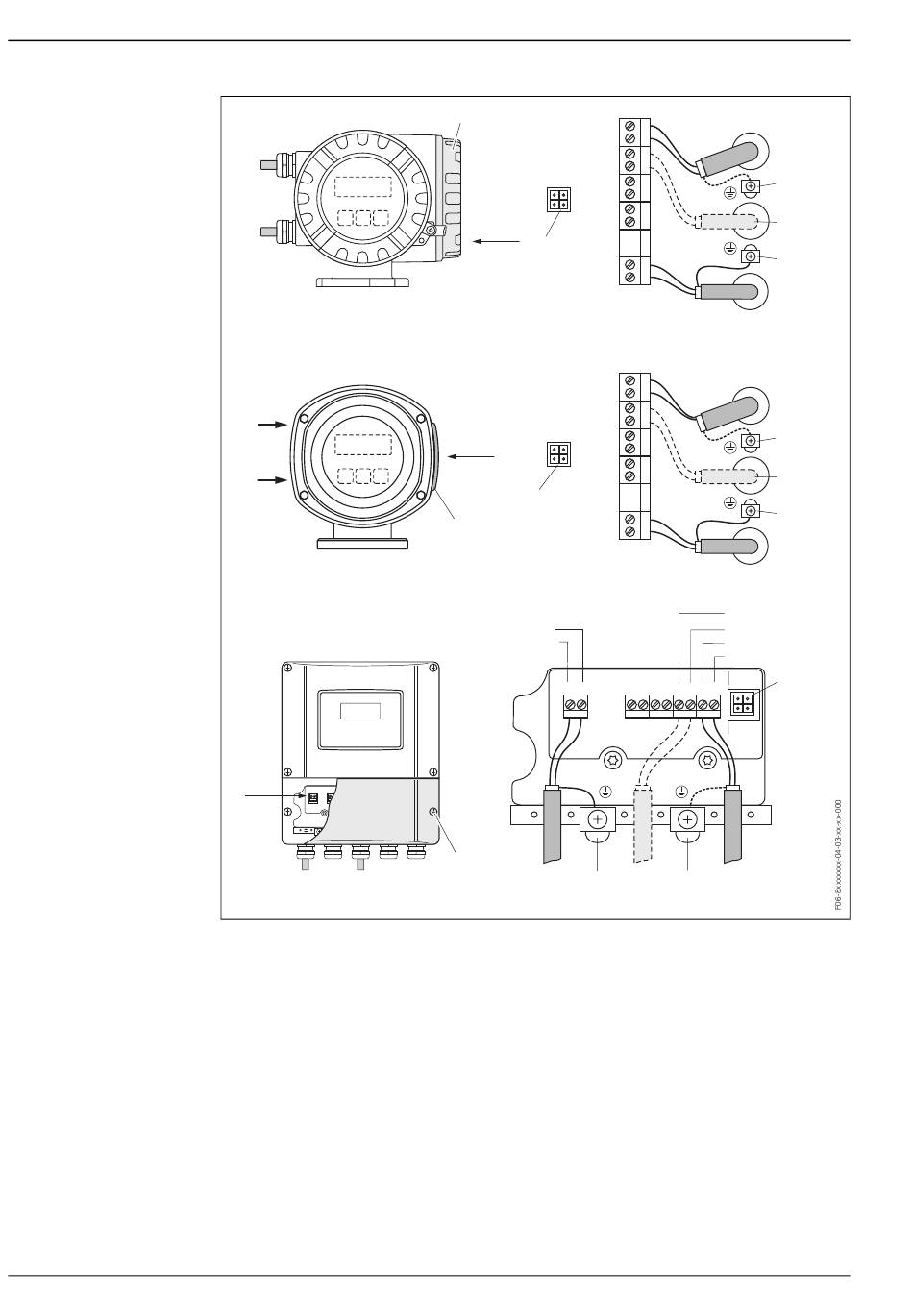

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A = Ansicht A (Feldgehäuse)
B = Ansicht B (Edelstahlfeldgehäuse)
C = Ansicht C (Wandaufbaugehäuse)
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Feldbuskabel:
Klemme Nr. 26: DP (B) / PA (+) / FF (+) (mit Verpolungsschutz)
Klemme Nr. 27: DP (A) / PA (–) / FF (–) (mit Verpolungsschutz)
DP (A) = RxD/TxD-N; DP (B) = RxD/TxD-P
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Feldbuskabel
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck, FieldTool)
f Anschlussklemmenraumdeckel
g Kabel für externe Terminierung (nur für PROFIBUS):
Klemme Nr. 24: +5 V
Klemme Nr. 25: DGND
f
DP (A)/PA (–)/FF (–) 27
DP (B)/PA (+)/FF (+) 26
(DGND) 25
(+5 V)
24
23
22
21
20
A
e
N (L-) 2
L1 (L+)
1
DP (A)/PA (–)/FF (–) 27
DP (B)/PA (+)/FF (+) 26
25
(DGND)
(+5 V) 24
23
B
22
21
20
e
N (L-) 2
f
L1 (L+)
1
N (L-)
L1 (L+)
C
1 2 20 21
f
a c
2
PROline Promass 80/83 H, I
A
b
d
g
c
a
B
b
d
g
c
a
(+5 V)
(DGND)
DP (B)/PA (+)/FF (+)
DP (A)/PA (–)/FF (–)
e
22 23 24 25 26 27
g d b
