Endress+Hauser PROline promass 80 H, I Technische Information Seite 14

14
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-
tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die
Nennweite verhindern das Leerlaufen des Messaufnehmers während der Messung.

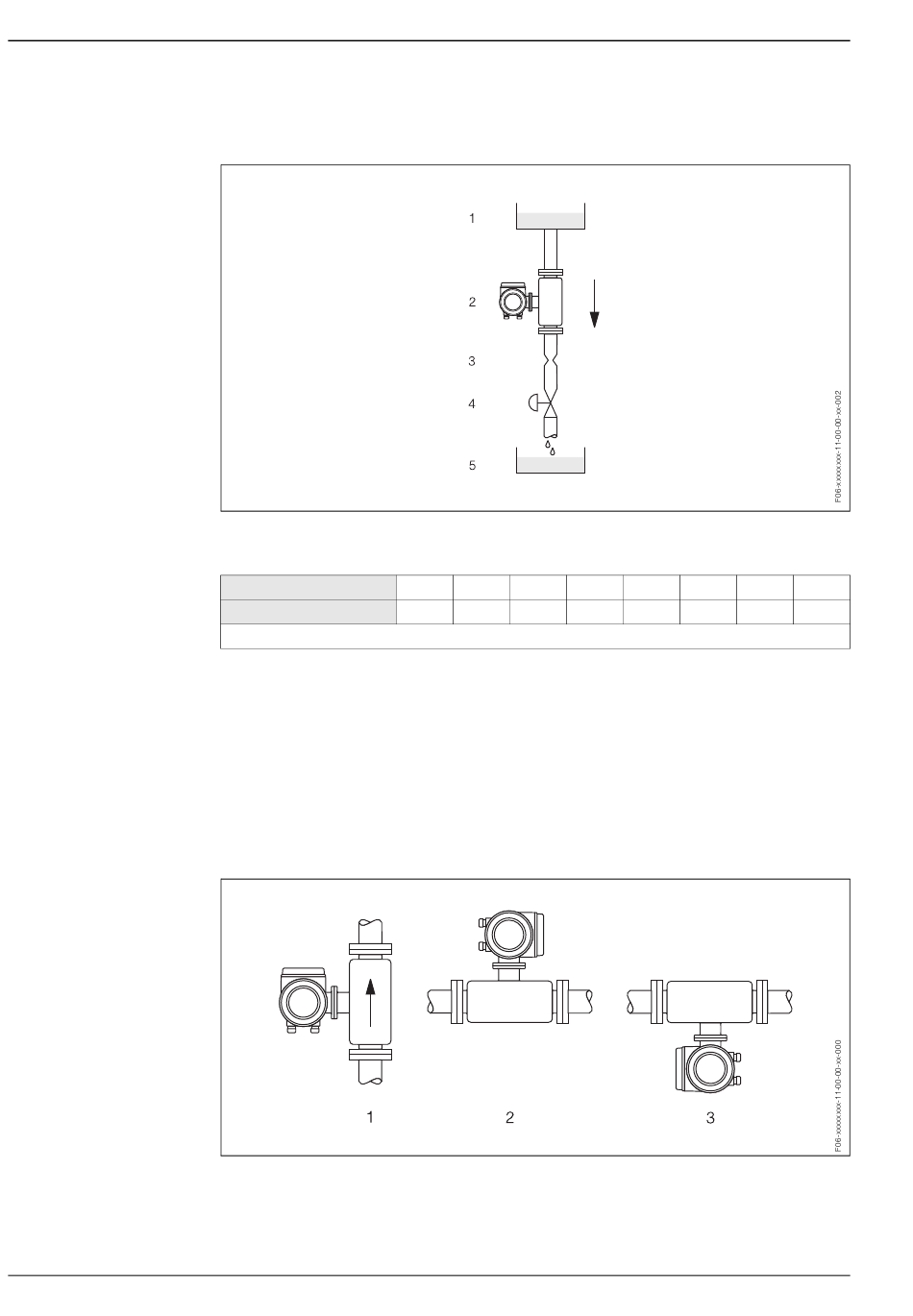

Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 = Vorratstank, 2 = Messaufnehmer, 3 = Blende, Rohrverengung (s. Tabelle), 4 = Ventil, 5 = Abfüllbehälter
Promass H, I / DN
Ø Blende, Rohrverengung
1)
DN 15, 25, 40 "FB" = Promass I mit vollem Nennweitenquerschnitt
Einbaulage
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht 1). Mitgeführte Feststoffe sin-
ken nach unten. Gase steigen bei stehendem Messstoff aus dem Messrohrbereich. Die Mess-
rohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal
Promass H und Promass I können beliebig in eine horizontale Rohrleitung eingebaut werden
(Ansicht 2, 3).
1)
8 15 15
6 mm 10 mm 15 mm 14 mm
PROline Promass 80/83 H, I
1)
25 25 40 40
24 mm 22 mm 35 mm
Endress+Hauser
1)
50
28 mm
