Einstellung des Pupillenabstands

Da die Augen voneinander getrennt sind, ist besondere Sorgfalt geboten, wenn
die Optik (Okulare) vor jedem Auge eingestellt wird.
Die Blende für diese Übung stets auf das große Leuchtfeld einstellen.
Ein Objekt (z. B. den Daumen) in einem Abstand von etwa 40 cm vor dem
Gesicht halten und horizontal im Lichtfeld zentrieren. Dann ein Auge schließen.
Den Pupillenabstandregler für das geöffnete Auge (direkt unter dem Okular) mit
Daumen und Zeigefinger der anderen Hand so einstellen, dass sich das Objekt
in die Mitte des Sichtfelds bewegt und dabei in der Mitte des Lichtfelds bleibt.
Für das andere Auge wiederholen.

Bildung eines Fusionsbilds

Ein einzelnes Fusionsbild wie folgt bilden:

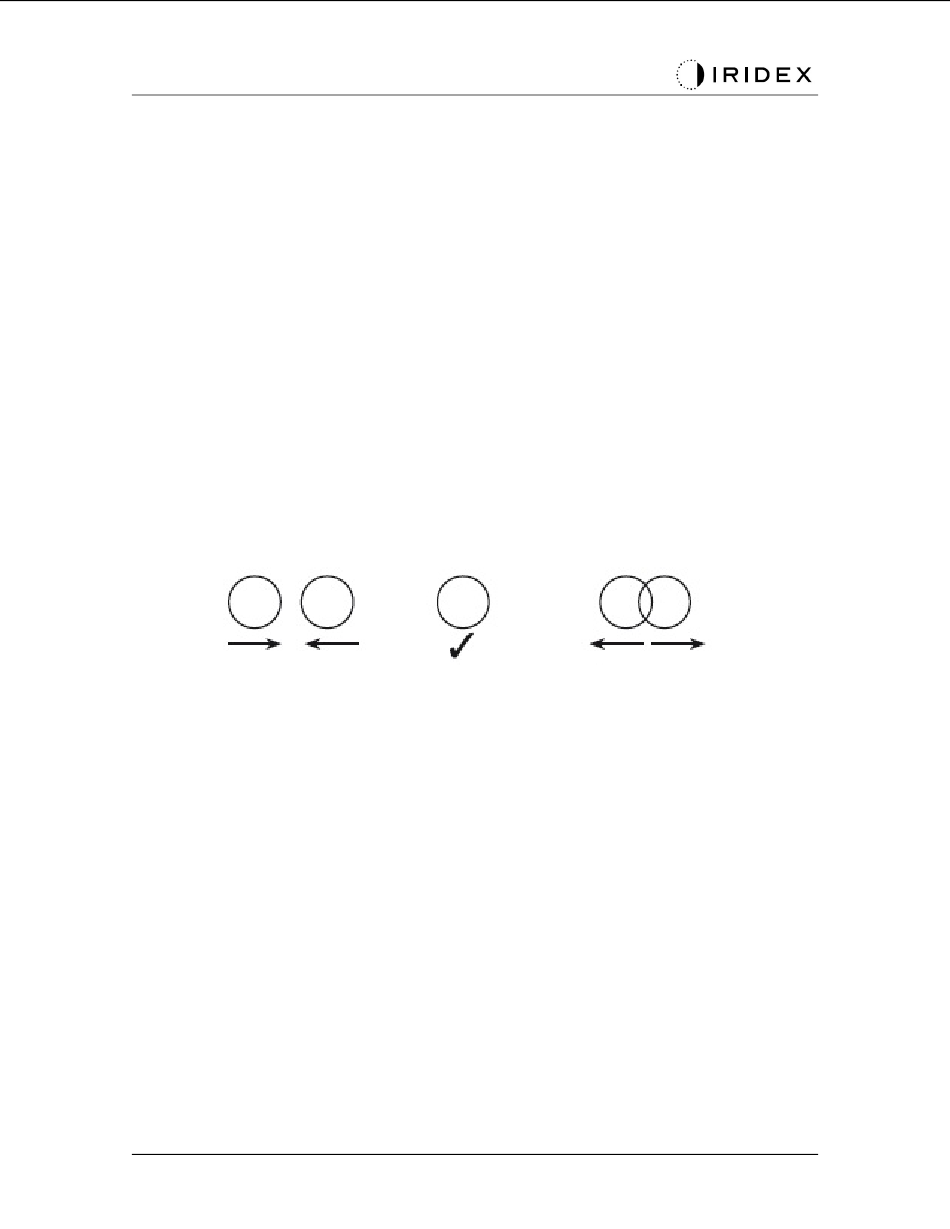

Separate Bilder Fusionsbild Überlappende Bilder

Einstellung des Spiegelwinkels

Das Licht durch Drehen des Spiegelwinkelreglers beidseits des Binokularblocks
vertikal in den oberen beiden Dritteln des Sichtfelds positionieren.

Einschalten der Beleuchtung

Zum Einschalten der Beleuchtung den Dimmregler am Kopfband gegen den
Uhrzeigersinn drehen.
