Anschluss des LIO an den Laser

1. Die Laserkonsole gemäß der Pascal-Gebrauchsanweisung einschalten.
2. Die Staubkappen vom LWL-Stecker am Laser und von der LWL-Buchse
an der Vorderseite der Laserkonsole abnehmen.
3. Den Stift des LWL-Steckers an der Öffnung in der LWL-Buchse am PASCAL
oder Streamline ausrichten.
4. Die Manschette am LWL-Stecker bis zum Anschlag anschrauben.
Die Manschette nicht zu fest anziehen.
HINWEIS: Die Staubkappen nach Gebrauch wieder anbringen.

Einstellung des Kopfbands

Ausrichtung des Ophthalmoskopwinkels

Zur vertikalen Ausrichtung der Okulare und des Binokularblocks die Höhe des
Metallbügels an den Schläfen bei Bedarf mit den Spannknöpfen seitlich am Headset
einstellen (Abb. 3).
Den Binokularblock so nahe wie möglich an den Augen oder der Brille positionieren,
damit das maximale Sichtfeld erzielt wird. Den Ophthalmoskopwinkelregler leicht lösen,
einstellen und in der richtigen Position anziehen (Abb. 4).
IRIDEX PASCAL-LIO
88294-DE, Rev. B

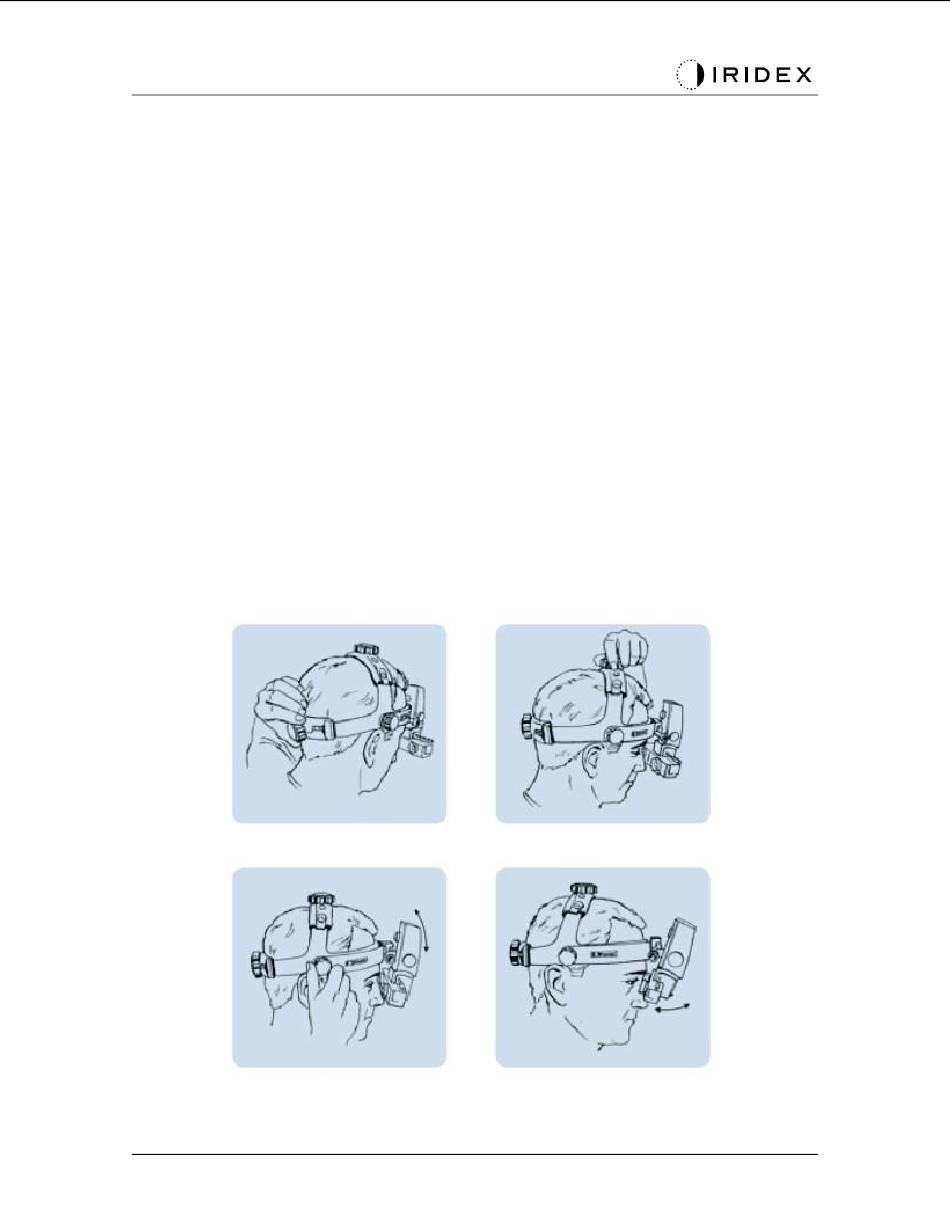

Abb. 1
