Levelflex FMP56, FMP57 FOUNDATION Fieldbus
6.2 Gerät anschließen
WARNUNG
L
Explosionsgefahr!
‣
Entsprechende nationale Normen beachten.
‣
Angaben der Sicherheitshinweise (XA) einhalten.
‣
Nur spezifizierte Kabelverschraubung benutzen.
‣
Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt.
‣
Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
‣
Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren Erdungs-
klemme anschließen.
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Leiter.

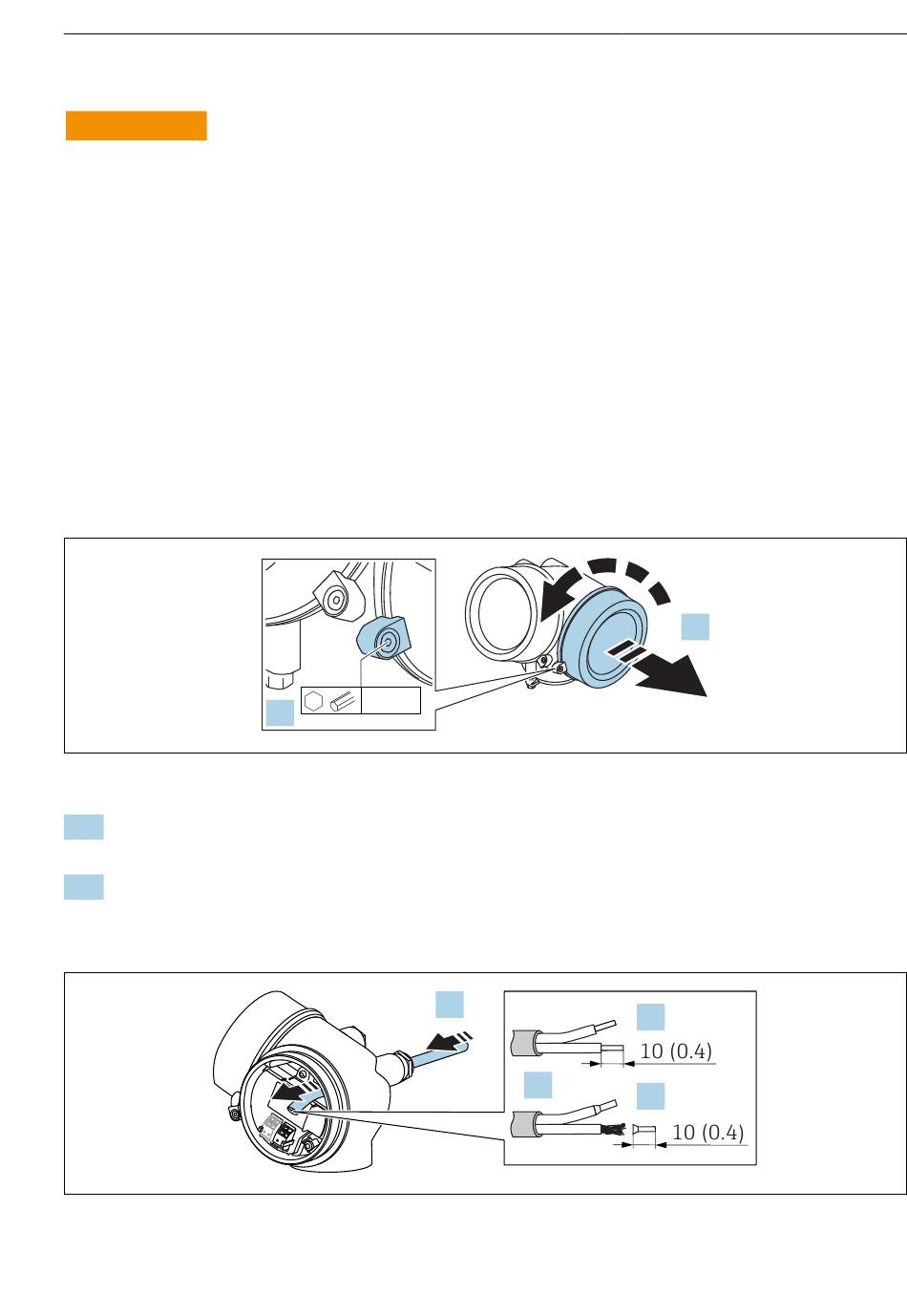

6.2.1 Anschlussraumdeckel öffnen
1. Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüssel
(3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen.
6.2.2 Anschliessen
 5 Maßeinheit: mm (in)
Endress+Hauser
3 mm
1.
1.
2.
3.
2.
3.
Elektrischer Anschluss
A0021490
A0036418
