Schemi di foratura

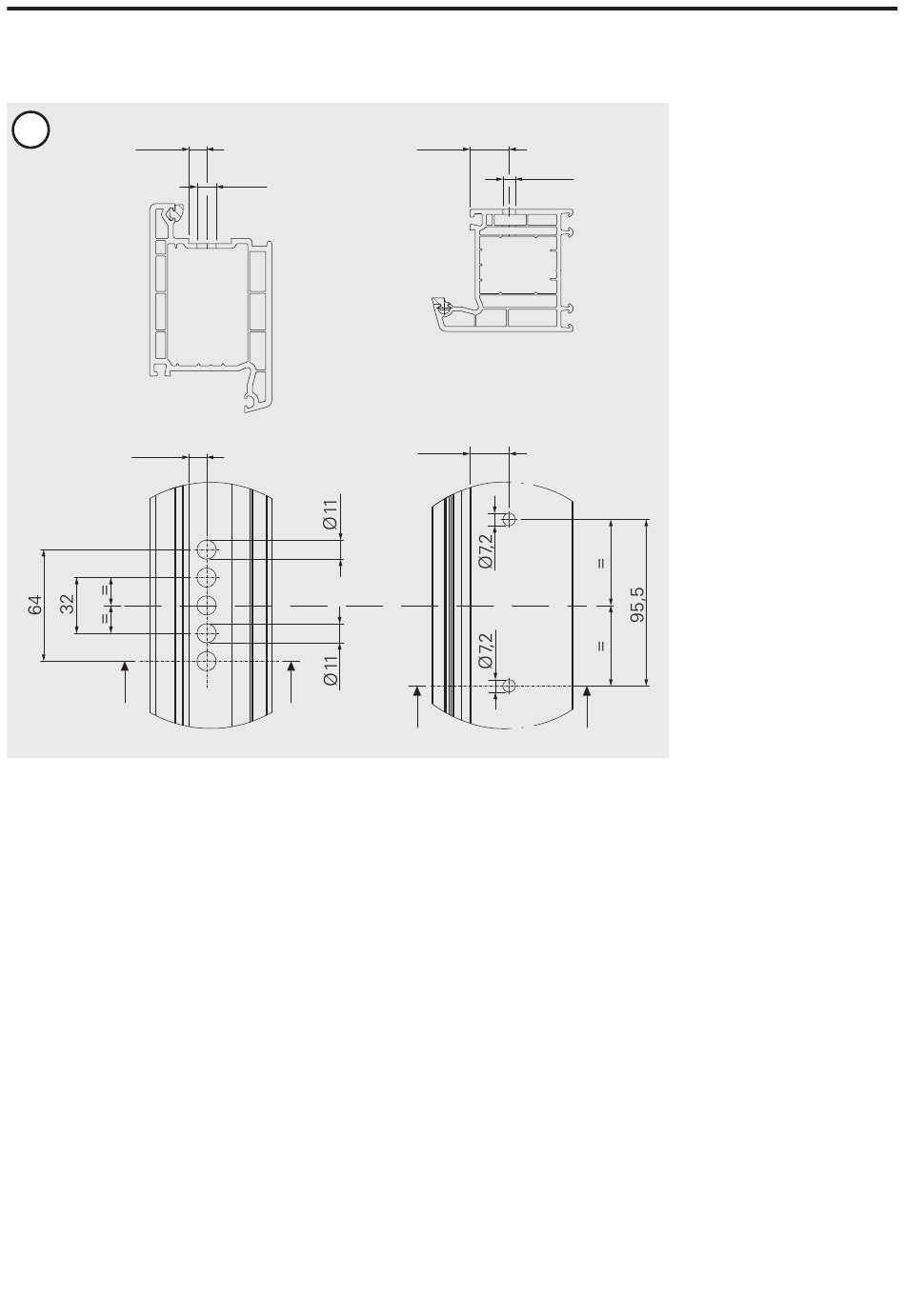

Drilling scheme - Bohrung Schema
1
10,1
10,1
A
The functionality of the hinge is
guaranteed by the correct installation
of the door or window.
Drill the holes as shown in the
diagram.
Available:
Rod jigs for separate attachment of
casement and frame.
Jig for assembled drilling of casement
and frame.
DXF drawings for CNC
Ø11
12
A
B
22,5
Ø7 ,2
22,5
Die Funktionalität des Bandes
ist nur gewährleistet, wenn das
Fenster- oder Tür-Element
sachgemäss eingebaut ist.
Bohrungen aufgrund des Schemas
vornehmen.
Es stehen zur Verfügung: Stangenlehre
für getrennten Anschlag von Flügel
und Rahmen. Einzelne Bohrlehren für
herkömmlichen Anschlag von Flügel
und Rahmen.
DXF Zeichnungen für CNC.
La funzionalità
della cerniera è
garantita solo
con una corretta
installazione del
serramento.
Eseguire le
forature secondo
le indicazione
dello schema.
Sono disponibili:
Calibro ad asta
per foratura
separata di anta
e telaio
Dima per
foratura
assemblata di
anta e telaio
Disegni dxf per
B
CNC
