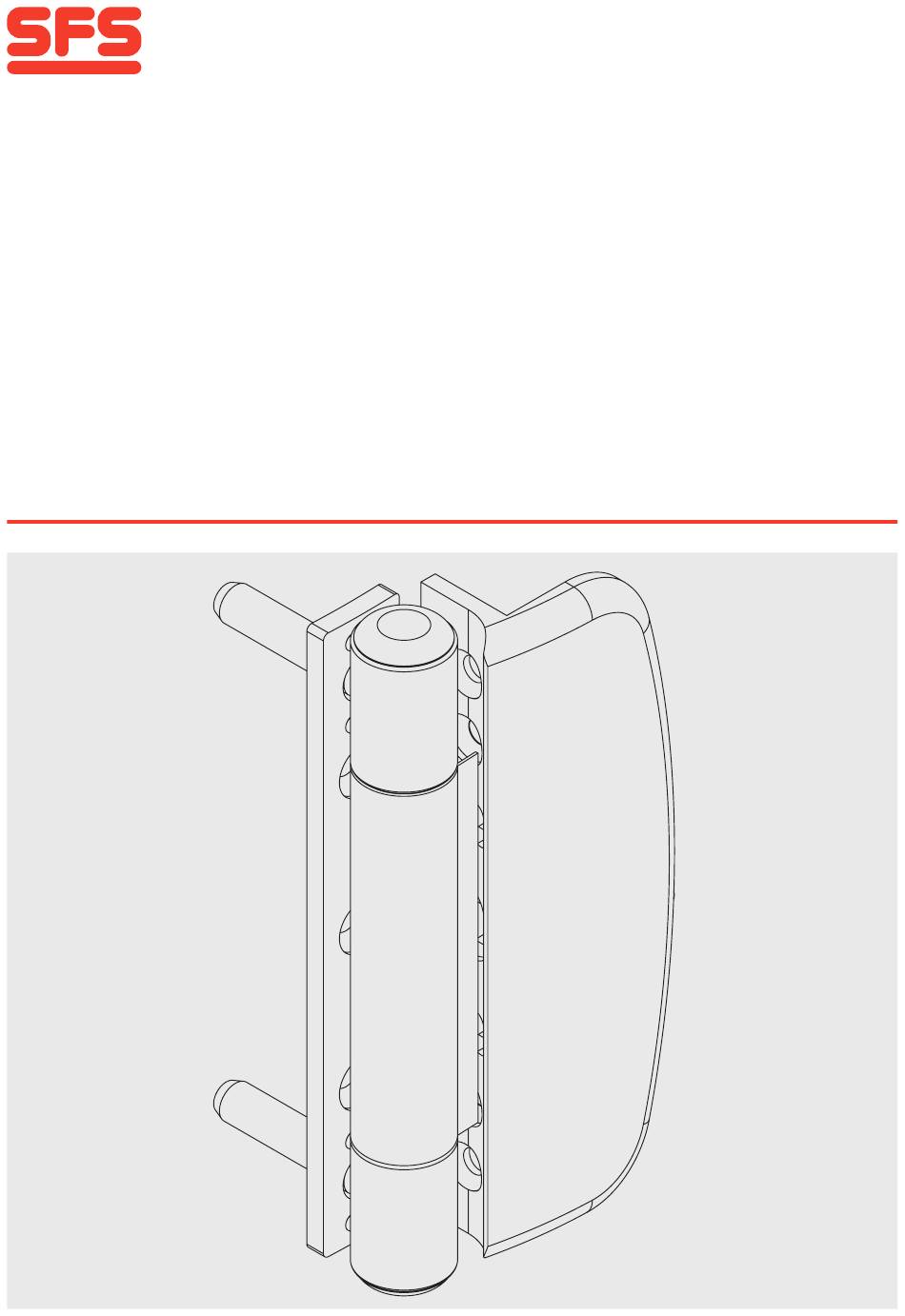

- Seite 1 Istruzioni di montaggio e regolazione Dynamic 2D Fitting and adjustment instructions Dynamic 2D Montage und Verstellanleitung Dynamic 2D...
- Seite 2 Istruzioni di montaggio - Fitting instructions- Montageanleitung Posizionare la dima di foratura all’altezza desiderata. Forare in corrispondenza delle bussole con punta Ø 7,2 mm e in corrispondenza delle boccole con punta Ø 3,0 mm. Montare la tasca con le apposite viti M 3,9 mm. Clamp the jig in the correct position.
- Seite 3 Istruzioni di montaggio - Fitting instructions- Montageanleitung Avvitare l’anello centrale, allineandolo Avvitare a fondo il perno con testa agli anelli laterali. nell’anello superiore. Avvitare il perno Drive in the central barrel section until it fino a raggiungere la distanza lines up with the rings in the frame plate. indicata.
- Seite 4 Istruzioni di regolazione - Adjustment instructions - Verstellanleitung Togliere il tappo inferiore e il Aprire l’anta e allentare il grano di cappuccio come indicato in figura. sicurezza Remove the lower cap and the cover cap Open the door and unscrew but do not fully as shown in figure.
- Seite 5 Procedere con l‘eventuale regolazione delle cerniere If necessary adjust the hinges Regolazione laterale: Agire sulla vite con chiave a brugola da 5 mm. Regolazione in altezza: Agire sulla vite con chiave a brugola da 5 mm. Horizontal adjustment: adjust by turning screw with a 5 mm Allen Key.
- Seite 6 Inserire il tappo inferiore e cappuccio come indicato in figura. Insert the lower cap and the cover cap as shown in figure. Kappen aufstecken siehe Bild. SFS intec S.r.l. Division Construction Via Castelfranco Veneto, 71 it.info@sfsintec.biz IT-33170 Pordenone it.sfs.com...
