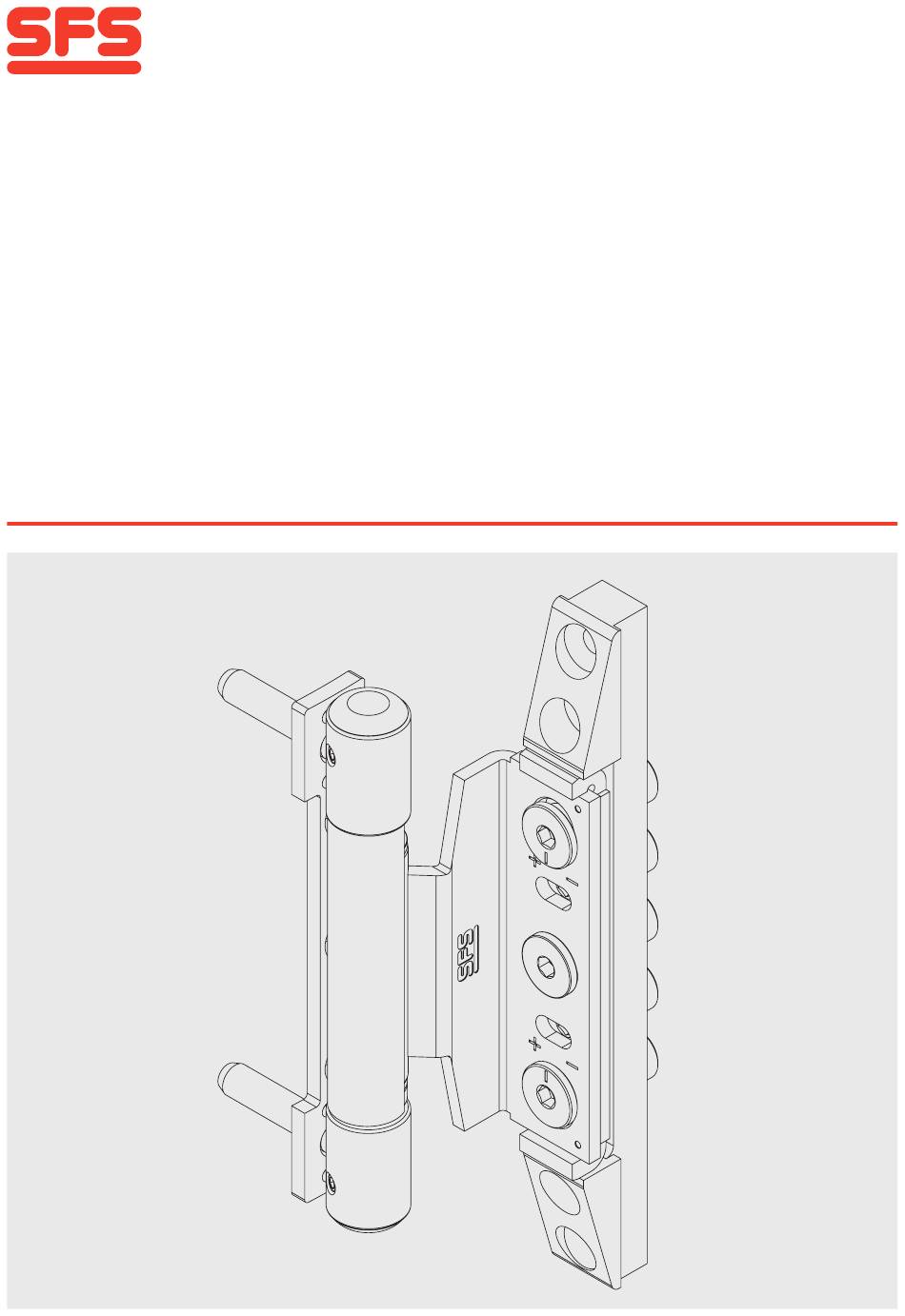

- Seite 1 Istruzioni di montaggio e regolazione Dynamic 3DN Ø 16 Fitting and adjustment instructions Dynamic 3DN Ø 16 Montage- und Verstellanleitung Dynamic 3DN Ø 16...
- Seite 2 Schemi di foratura Drilling scheme - Bohrung Schema Verificare che gli ingombri Ø7 ,2 Ø11 del vostro serramento corrispondano a quanto indicato nello schema. La cerniera è settata per cava euro 9/13mm. La funzionalità della Sezione B-B Sezione A-A cerniera è garantita solo con una corretta installazione del serramento.
- Seite 3 Istruzioni montaggio anta Sash fitting instructions - Montageanleitung Türflügel È possibile asportare la guarnizione prendendo come riferimento la parte anta, e sostituirla con apposita guarnizione in dotazione. If necessary, it is possible to remove Falls nötig, kann die Dichtung einfach the gasket using the sash part as unterbrochen werden, indem man die reference, and replace it with the...
- Seite 4 Istruzioni montaggio telaio Frame fitting instructions - Montageanleitung Rahmen Inserire gli anelli laterali nei fori e fissare con viti adeguate al tipo di serramento. Fasten the frame plate with suitable Rahmenteil in die Bohrungen einsetzen fasteners for your door or window. und mit Schrauben welche auf die Materialart abgestimmt sind, befestigen.
- Seite 5 Istruzioni montaggio Fitting instructions - Montageanleitung Inserire l’anta nel telaio e inserire la spina Avvitare la spina con brugola da 4mm portando a quota 6mm. Aprire l’anta ed inserire i grani di sicurezza Rimozione spina: Allentare i grani e svitare la spina. Insert the sash into the frame and screw in the pin with a 4 mm Allen Key till the measure 6mm is reached.
- Seite 6 Video istruzioni montaggio Video istruzioni regolazione Fitting instruction video Adjustment instruction video Video Montageanleitung Video Verstellanleitung http://www.sfsintec.biz/it/ht025 http://www.sfsintec.biz/it/ht024...
- Seite 7 Istruzioni di regolazione Adjustment instructions - Verstellanleitung Regolazione laterale: Allentare la vite di tre giri. Agire sulle viti alternativamente con chiave a brugola da 4 mm. Chiudere la vite Regolazione ± 3 mm. Regolazione in profondità: Allentare la vite e ruotare le viti alternativamente per avere più...
- Seite 8 SFS intec S.r.l. Division Construction Via Castelfranco Veneto, 71 it.info@sfsintec.biz IT-33170 Pordenone www.sfsintec.it...
