Kabel für D+H-RWA-Systeme
Bei der Auswahl und Verlegung der Kabel sind die
regionalen Installationsvorschriften betreffend
elektrischer Leitungsanlagen und notwendiger
Sicherheitseinrichtungen, bzw. die Richtlinien über
Funktionserhalt von elektrischen Leitungen zu
beachten (z.B. MLAR).
Hinweis:
Aufgrund der Vielfalt am Markt sind keine Typen-
bezeichnungen für diese Kabel angegeben.
Erfragen Sie diese bitte bei Ihrem D+H Partner.

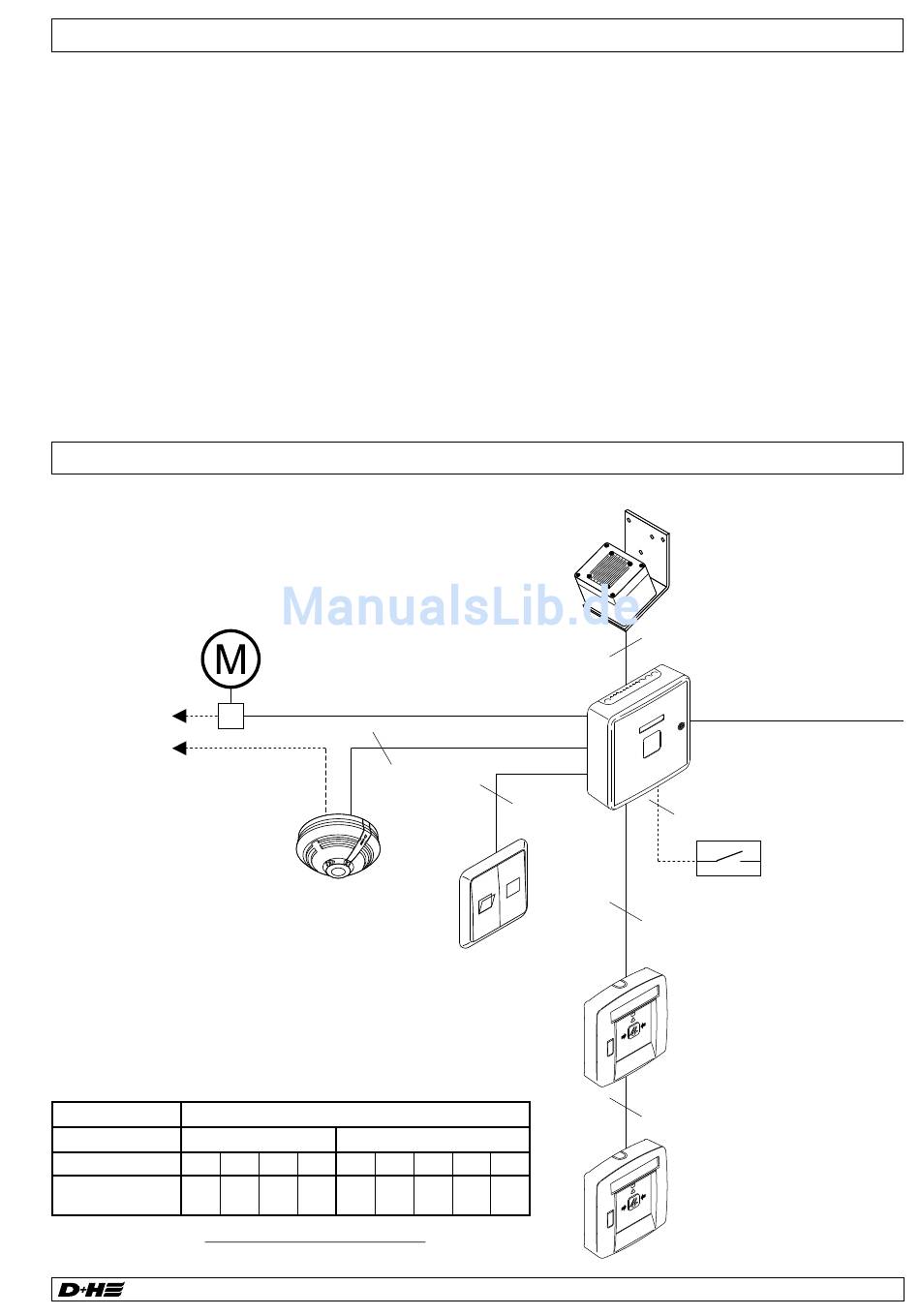

Kabelverlegeplan (Muster)
Systemspannung 24 V!
Leitungen nicht mit Starkstromleitungen
zusammen verlegen!
Bei einer Leitung mit Schutzleiter (grün/ gelb)
darf dieser nicht verwendet werden!
Kabel und Klemmdosen kennzeichnen.
zu weiteren
Kabellängen und Querschnitte
Typ
RZN 4402 - K
0,5
Gesamtstrom
240
3 x 1,5 mm²
400
3 x 2,5 mm²
Kabellänge (m) x Gesamtstrom
Querschnitt (mm²) =
99.823.80 3.2/01/15
Antrieb an
RWA-Öffnung
siehe Kabellängen und Querschnitte
2x 0,8 Ø
Brandmelder
SD-O 371 oder FD-T 271
RZN 4404 - K
1 1,5 2 2,5 3
120 80 60 48 40
200 130 100 80 65
80
Kabel Gruppe (Zentrale - Antrieb)
Mindestens dreiadrige Ausführung:
- 2 Adern für die Versorgung des Antriebes
- 1 Ader für die Leitungsüberwachung, über
welche auch das RWA-Schnelllauf (HS) Signal an
den Antrieb übertragen wird. Wenn Gruppen DIP-
Schalter 8 auf ON wird bei einer Störung die
Gruppe automatisch angesteuert und fährt auf.
Kabel Linie (Zentrale - Melder)
Die Kabel sind auf Kurzschluss und auf
Unterbrechung überwacht. Wenn Linien DIP-
Schalter 7 auf ON wird bei einer Störung die
Gruppe automatisch angesteuert und fährt auf.
3x 0,8 Ø
4x 0,8 Ø
Lüftungstaster
ca. 1,2 über OKFF
3,5 4
34 30
m
55 50
m
Deutsch
Regenmelder
RWA-Zentrale
230 V, 50 Hz
Separater Stromkreis.
Sicherung kennzeichnen.
2x 0,8 Ø
Fremdsteuerung
6x 0,8 Ø (RT 45)
10x 0,8 Ø (RT 45-LT)
O K RWA-Bedienstelle
ca. 1,5m über OKFF
6x 0,8 Ø (RT 45)
10x 0,8 Ø (RT 45-LT)
O K
