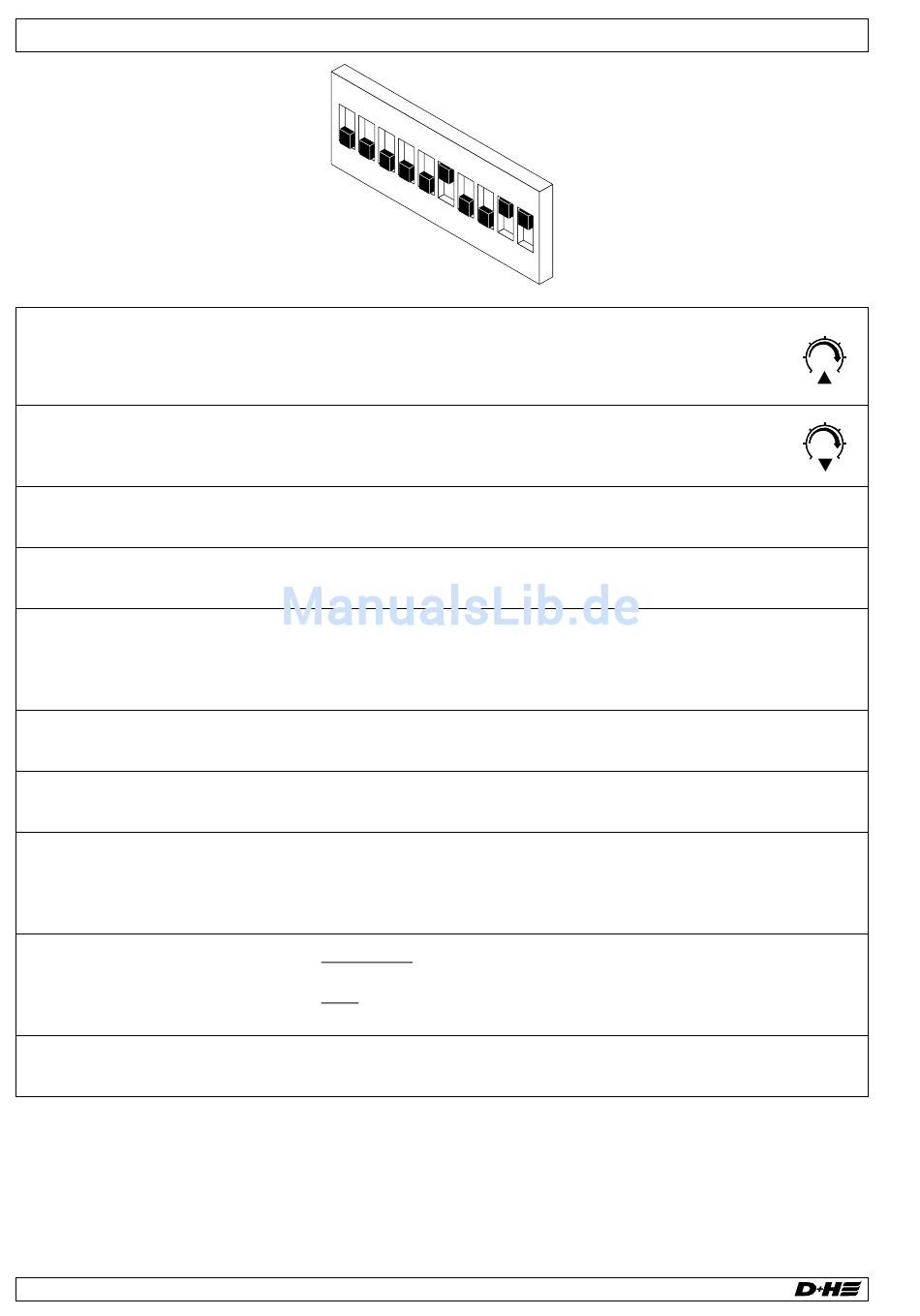

Einstellungen DIP-Schalter
1 = ON AUF-Laufzeitbegrenzung (Nur wenn DIP-Schalter 6 = ON)
Mit dem Potentiometer kann die Laufzeit AUF-Richtung begrenzt werden.
Wird der Lüftungstaster in AUF-Richtung betätigt, laufen die Antriebe solange
die Laufzeit eingestellt ist.
2 = ON Lüftungszeitbegrenzung (Nur wenn DIP-Schalter 5 = ON)
Mit dem Potentiometer kann die Lüftungszeit eingestellt werden.
Nach Ablauf der eingestellten Zeit fahren die Antriebe wieder automatisch zu.
3 = ON AUF-Nachtriggerung (Nur wenn DIP-Schalter 1 = ON)
Die AUF-Laufzeitbegrenzung kann erneut nachgetriggert werden.
4 = ON Netzausfall-ZU (Nur wenn DIP-Schalter 5 = ON)
Wenn die Netzversorgung ausfällt läuft der Antrieb zu.
5 = ON Die Antriebe fahren durch einmaliges Drücken auf den Lüftungstaster ZU.
5 = OFF Die Antriebe fahren nur solange ZU, wie der Lüftungstaster oder die Taste "RWA-ZU" im
RWA-Taster gedrückt wird. Eine AUF-Anzeige über Lüftungstaster ist nicht möglich!
Die Funktion Netzausfall-ZU (siehe DIP-Schalter 4) außer Kraft gesetzt.
6 = ON Die Antriebe fahren durch einmaliges Drücken auf den Lüftungstaster AUF.
6 = OFF Die Antriebe fahren nur solange AUF, wie der Lüftungstaster gedrückt wird.
7 = ON Bei einer Linienstörung (z.B. bei unterbrochener Tasterleitung oder Kurzschluss)
wird die Zentrale auf Alarm geschaltet, d.h. der Rauchabzug läuft auf.
8 = ON Bei einer Gruppenstörung (z.B. bei unterbrochener Überwachungsleitung)
wird die Zentrale auf Alarm geschaltet, d.h. der Rauchabzug läuft auf.
In Verbindung mit einem eingeschliffenen Thermo-Maximal-Melder
(z.B. THE 4) muss der DIP-Schalter auf ON stehen.
9 = ON Ein Rauchmelder-Alarm kann nicht durch Drücken auf Taster "RWA-ZU" im RWA-Taster
zurückgestellt werden.
9 = OFF Ein Rauchmelder-Alarm wird durch Drücken auf Taster "RWA-ZU" im RWA-Taster
zurückgestellt.
10 = ON RWA-Nachtaktung eingeschaltet. Gemäß VdS 2581 wird der Rauchabzug
30 min. lang angesteuert. Intervallzeit 2 Minuten.
8/36
RZN 4402-K / RZN 4404-K
O N
1
2
3
Auslieferungszustand S1
4
5
6
7
8
9 1
0
Deutsch
20
2
15
2
99.823.80 3.2/01/15
40
sec
60
30
min
45
