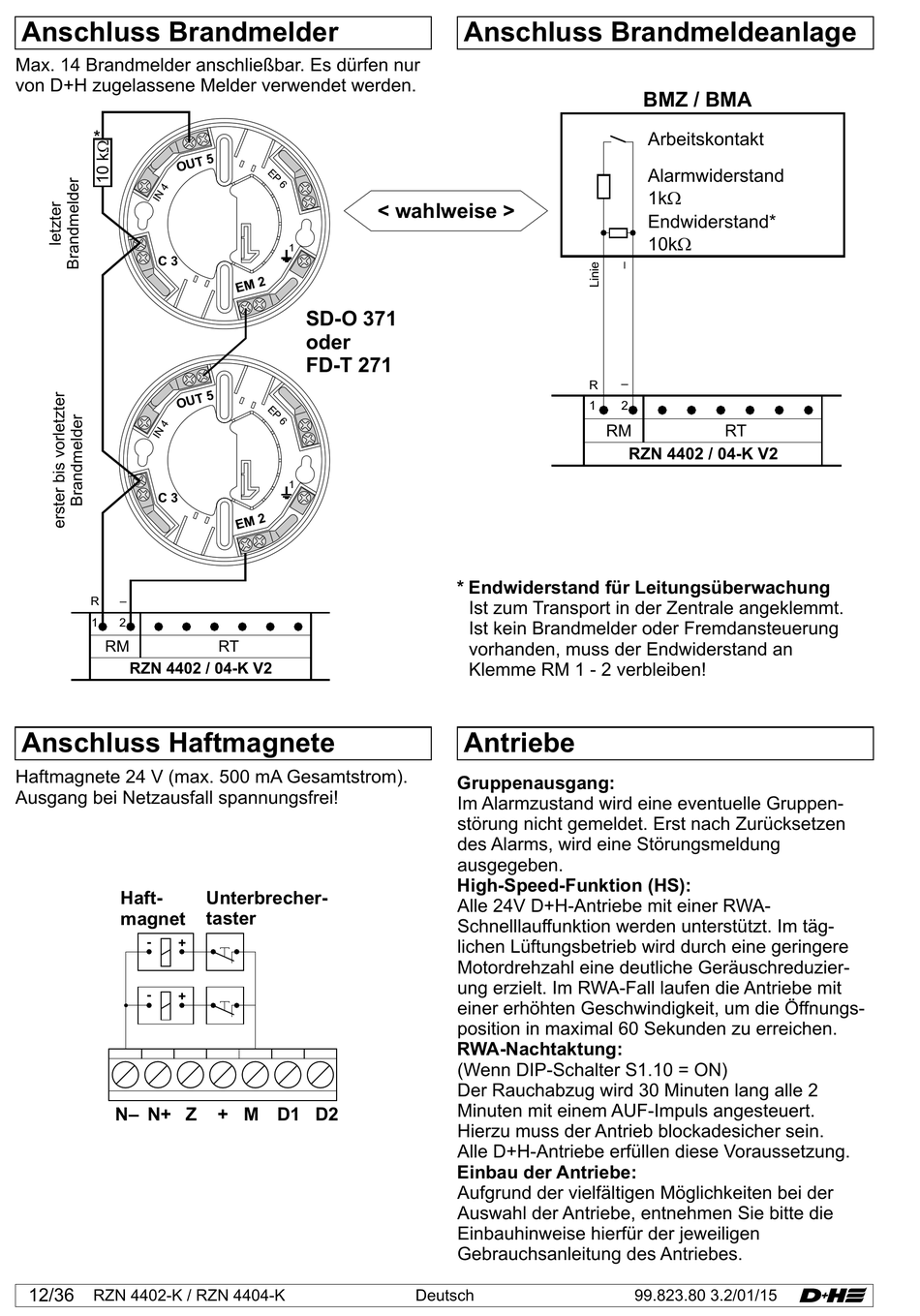

Anschluss Brandmelder
Max. 14 Brandmelder anschließbar. Es dürfen nur
von D+H zugelassene Melder verwendet werden.
C 3
C 3
R
–
1
2
RM
RZN 4402 / 04-K V2
Anschluss Haftmagnete
Haftmagnete 24 V (max. 500 mA Gesamtstrom).
Ausgang bei Netzausfall spannungsfrei!
Haft-
magnet
-
+
-
+
N– N+ Z
12/36
RZN 4402-K / RZN 4404-K
< wahlweise >
1
SD-O 371
oder
FD-T 271
1
RT
Unterbrecher-
taster
+ M D1 D2
Anschluss Brandmeldeanlage
R
1
* Endwiderstand für Leitungsüberwachung
Ist zum Transport in der Zentrale angeklemmt.
Ist kein Brandmelder oder Fremdansteuerung
vorhanden, muss der Endwiderstand an
Klemme RM 1 - 2 verbleiben!
Antriebe
Gruppenausgang:
Im Alarmzustand wird eine eventuelle Gruppen-
störung nicht gemeldet. Erst nach Zurücksetzen
des Alarms, wird eine Störungsmeldung
ausgegeben.
High-Speed-Funktion (HS):
Alle 24V D+H-Antriebe mit einer RWA-
Schnelllauffunktion werden unterstützt. Im täg-
lichen Lüftungsbetrieb wird durch eine geringere
Motordrehzahl eine deutliche Geräuschreduzier-
ung erzielt. Im RWA-Fall laufen die Antriebe mit
einer erhöhten Geschwindigkeit, um die Öffnungs-
position in maximal 60 Sekunden zu erreichen.
RWA-Nachtaktung:
(Wenn DIP-Schalter S1.10 = ON)
Der Rauchabzug wird 30 Minuten lang alle 2
Minuten mit einem AUF-Impuls angesteuert.
Hierzu muss der Antrieb blockadesicher sein.
Alle D+H-Antriebe erfüllen diese Voraussetzung.
Einbau der Antriebe:
Aufgrund der vielfältigen Möglichkeiten bei der
Auswahl der Antriebe, entnehmen Sie bitte die
Einbauhinweise hierfür der jeweiligen
Gebrauchsanleitung des Antriebes.
Deutsch
BMZ / BMA
Arbeitskontakt
Alarmwiderstand
1kW
Endwiderstand*
10kW
–
2
RM
RT
RZN 4402 / 04-K V2
99.823.80 3.2/01/15
