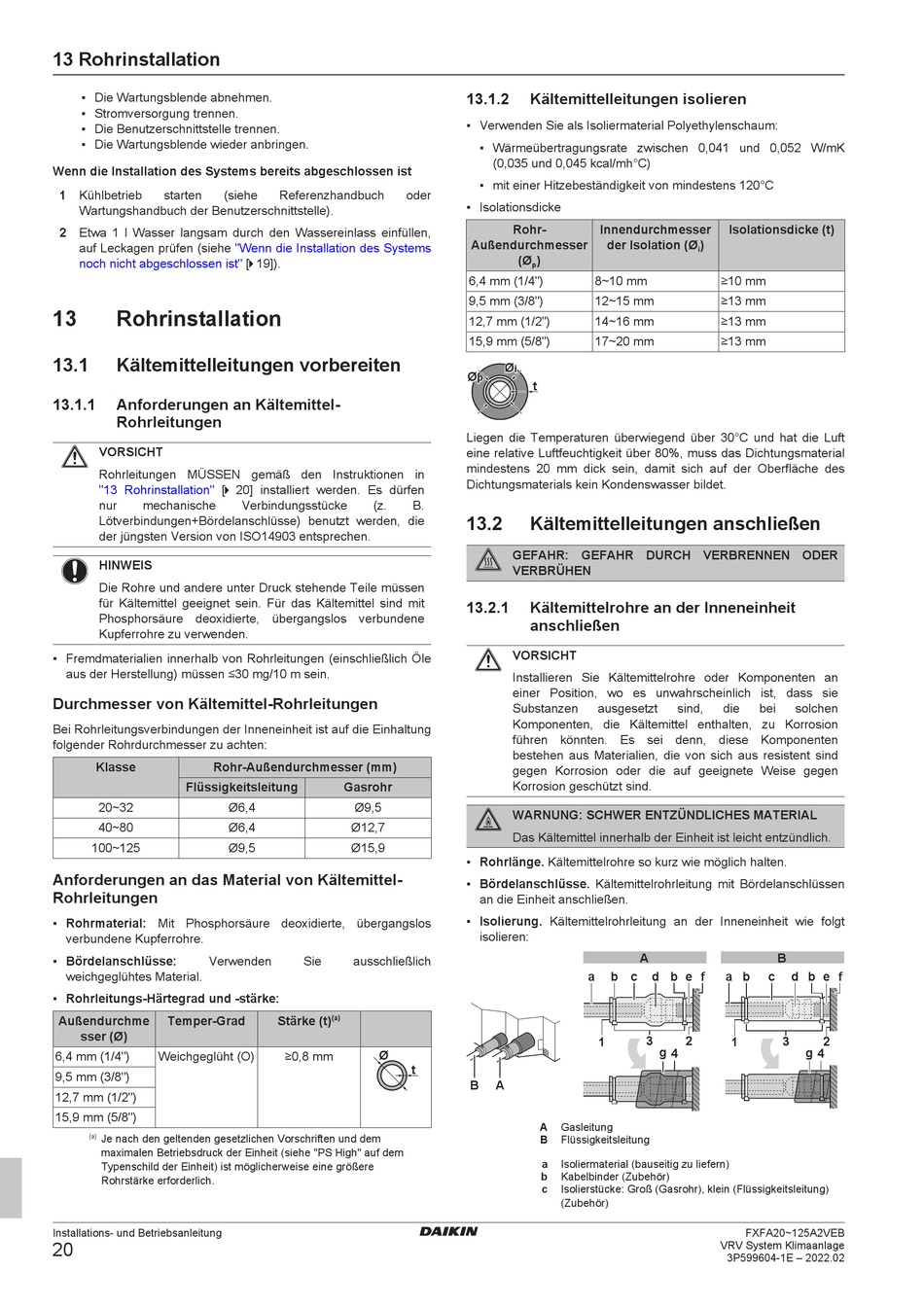

13 Rohrinstallation

▪ Die Wartungsblende abnehmen.
▪ Stromversorgung trennen.
▪ Die Benutzerschnittstelle trennen.
▪ Die Wartungsblende wieder anbringen.
Wenn die Installation des Systems bereits abgeschlossen ist
1 Kühlbetrieb starten (siehe
Wartungshandbuch der Benutzerschnittstelle).
2 Etwa 1 l Wasser langsam durch den Wassereinlass einfüllen,
auf Leckagen prüfen (siehe
ist" [ 4 19]).
noch nicht abgeschlossen
13 Rohrinstallation
13.1 Kältemittelleitungen vorbereiten
13.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Rohrleitungen MÜSSEN gemäß den Instruktionen in
Rohrinstallation" [ 4 20] installiert werden. Es dürfen
"13
nur mechanische
Lötverbindungen+Bördelanschlüsse) benutzt werden, die
der jüngsten Version von ISO14903 entsprechen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung
folgender Rohrdurchmesser zu achten:
Klasse Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung
20~32
40~80
100~125
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Bördelanschlüsse: Verwenden
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme Temper-Grad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
Installations- und Betriebsanleitung
20
Referenzhandbuch
"Wenn die Installation des Systems
Verbindungsstücke (z.
Gasrohr
Ø6,4 Ø9,5
Ø6,4 Ø12,7
Ø9,5 Ø15,9
Sie ausschließlich
(a)
Stärke (t)
Ø
≥0,8 mm
13.1.2 Kältemittelleitungen isolieren
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
oder
▪ Isolationsdicke
Rohr-
Außendurchmesser
(Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondenswasser bildet.
B.
13.2 Kältemittelleitungen anschließen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
13.2.1 Kältemittelrohre an der Inneneinheit
anschließen
VORSICHT
Installieren Sie Kältemittelrohre oder Komponenten an
einer Position, wo es unwahrscheinlich ist, dass sie
Substanzen
Komponenten, die Kältemittel enthalten, zu Korrosion
führen könnten. Es sei denn, diese Komponenten
bestehen aus Materialien, die von sich aus resistent sind
gegen Korrosion oder die auf geeignete Weise gegen
Korrosion geschützt sind.
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt
isolieren:
t
B A
A Gasleitung
B Flüssigkeitsleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
Innendurchmesser Isolationsdicke (t)
der Isolation (Ø )
i
8~10 mm ≥10 mm
12~15 mm ≥13 mm
14~16 mm ≥13 mm
17~20 mm ≥13 mm
ausgesetzt sind, die bei
A
a b c d b e f a b
3 2
1 1
g
4
FXFA20~125A2VEB
VRV System Klimaanlage
3P599604-1E – 2022.02
solchen
B
c d b e f
3 2
g
4
