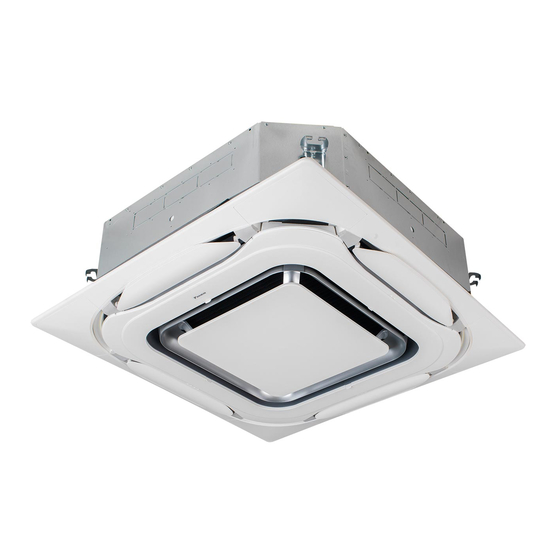

Daikin FXFA20A2VEB Referenz Für Installateure Und Benutzer
Vrv system klimaanlage
Vorschau ausblenden
Andere Handbücher für FXFA20A2VEB:
- Referenz für installateure und benutzer (88 Seiten) ,
- Installation und betriebsanleitung (28 Seiten) ,
- Installation und betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Daikin FXFA20A2VEB
Inhaltszusammenfassung für Daikin FXFA20A2VEB
- Seite 1 Referenz für Installateure und Benutzer VRV System Klimaanlage FXFA20A2VEB FXFA25A2VEB FXFA32A2VEB FXFA40A2VEB FXFA50A2VEB FXFA63A2VEB FXFA80A2VEB FXFA100A2VEB FXFA125A2VEB...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemeines ..............................2.2.2 Installationsort..............................2.2.3 Kältemittel — bei R410A oder R32 ........................ 11 2.2.4 Sole ................................. - Seite 3 Inhaltsverzeichnis 13 Entsorgung Für den Installateur 14 Über die Verpackung 14.1 Übersicht: Über die Verpackung ............................ 48 14.2 Innengerät..................................48 14.2.1 Einheit auspacken und handhaben........................ 48 14.2.2 So entfernen Sie das Zubehör vom Innengerät ..................... 49 15 Über die Geräte und Optionen 15.1 Identifikation ...................................
-
Seite 4: Über Die Dokumentation
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. -
Seite 5: Allgemeine Sicherheitsvorkehrungen
Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪... -
Seite 6: Für Den Monteur
WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin... -
Seite 7: Installationsort
Allgemeine Sicherheitsvorkehrungen ACHTUNG Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. - Seite 8 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
- Seite 9 Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.
- Seite 10 Allgemeine Sicherheitsvorkehrungen 2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen. ▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für Wandmontage oder ist sie ein Standgerät? ▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum gelagert werden, und bei bauseitigen Rohrleitungen in unbelüfteten Räumen ist das abhängig von der Installationshöhe: Beträgt die Installationshöhe…...
-
Seite 11: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) m (kg) ≤1.842 — ≤1.842 — ≤1.842 — 1.843 3.64 1.843 4.45 1.843 28.9 4.83 34.0 3.95 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 5.53 7.41 66.7 8.51 76.6... - Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren: ▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu Sauerstoffmangel führen. ▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen. GEFAHR: EXPLOSIONSGEFAHR Auspumpen –...
-
Seite 13: Sole
Allgemeine Sicherheitsvorkehrungen Wenn Gehen Sie dann Ein Siphonrohr vorhanden ist Füllen Sie den Zylinder in aufrechter Position. (d. h. der Zylinder ist mit “Siphon zum Einfüllen von Flüssigkeiten vorhanden”) KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum. ▪ Kältemittelzylinder müssen langsam geöffnet werden. -
Seite 14: Elektrik
Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 98/83 EG entspricht. 2.2.6 Elektrik GEFAHR: STROMSCHLAGGEFAHR ▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die Abdeckung des Steuerungskastens abnehmen, Anschlüsse vornehmen oder stromführende Teile berühren. ▪ Unterbrechen Sie die Stromversorgung mindestens 1 Minute und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. - Seite 15 Allgemeine Sicherheitsvorkehrungen ACHTUNG ▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach die stromführenden Verbindungen installieren. ▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind. ▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel- Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.
-
Seite 16: Besondere Sicherheitshinweise Für Installateure
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. - Seite 17 Besondere Sicherheitshinweise für Installateure ACHTUNG Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn, diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.
- Seite 18 Besondere Sicherheitshinweise für Installateure ACHTUNG ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
-
Seite 19: Für Den Benutzer
Für den Benutzer Für den Benutzer FXFA20~125A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599624-1A – 2020.06... -
Seite 20: Sicherheitshinweise Für Benutzer
Sicherheitshinweise für Benutzer 4 Sicherheitshinweise für Benutzer Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften. 4.1 Allgemein WARNUNG Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur. WARNUNG Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit... -
Seite 21: Instruktionen Für Sicheren Betrieb
Sicherheitshinweise für Benutzer ▪ Einheiten sind mit folgendem Symbol gekennzeichnet: Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur... - Seite 22 Sicherheitshinweise für Benutzer ACHTUNG Einheit elektrisch betriebenen Sicherheitseinrichtungen ausgestattet, z. B. mit einem Kältemittel-Leckagedetektor. Damit diese Sicherheitseinrichtungen immer funktionieren, muss die Einheit nach ihrer Installation immer mit Strom versorgt werden, mit Ausnahme kleiner Unterbrechungen für die Durchführung von Wartungsarbeiten. ACHTUNG ▪...
- Seite 23 Sicherheitshinweise für Benutzer ACHTUNG Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. WARNUNG Legen Sie KEINE Gegenstände unter die Inneneinheit und/ oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.
- Seite 24 Sicherheitshinweise für Benutzer ACHTUNG Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und Verletzungen verursachen. GEFAHR: STROMSCHLAGGEFAHR Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein.
- Seite 25 Sicherheitshinweise für Benutzer WARNUNG Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.
-
Seite 26: Über Das System
Über das System 5 Über das System WARNUNG ▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahr bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der Nähe keine offenen Flammen gibt. -
Seite 27: Erforderliche Informationen Für Ventilator-Konvektoren
Kühlleistung (latent) rated,c Heizleistung rated,h Eingang Strom insgesamt elec Schallleistungspegel (nach Geschwindigkeitseinstelllung, sofern verfügbar) Kontaktinformationen: DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic FXFA20 0,038 FXFA25 0,038 FXFA32 0,038 FXFA40 0,038 FXFA50... -
Seite 28: Benutzerschnittstelle
Benutzerschnittstelle 6 Benutzerschnittstelle ACHTUNG ▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler. HINWEIS Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern usw. -
Seite 29: Vor Der Inbetriebnahme
Vor der Inbetriebnahme 7 Vor der Inbetriebnahme WARNUNG In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können. WARNUNG Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist. ACHTUNG Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen. -
Seite 30: Betrieb
Betrieb 8 Betrieb 8.1 Betriebsbereich INFORMATION Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit. 8.2 Informationen zu Betriebsmodi INFORMATION Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung. ▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch angepasst, oder der Ventilator wird sofort ausgeschaltet. -
Seite 31: Spezielle Betriebsmodi Bei Heizen
Betrieb Symbol Betriebsmodus Auto. In Auto-Modus schaltet die Inneneinheit automatisch um zwischen Heizen und Kühlen, je nach dem, was zum Erreichen des Sollwerts erforderlich ist. 8.2.2 Spezielle Betriebsmodi bei Heizen Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb. -
Seite 32: Aktiver Zirkulationsluftstrom
Betrieb INFORMATION Abhängig von der Systemanordnung und der Einrichtung steht die automatisch aktivierte Luftstromrichtung "Auto" möglicherweise nicht zur Verfügung. INFORMATION Wie Sie die Luftstromrichtung einstellen können, wird in der Referenz oder im Handbuch der benutzten Benutzerschnittstelle beschrieben. Automatische Luftstromsteuerung Unter folgenden Betriebsbedingungen wird... -
Seite 33: Energie Sparen Und Optimaler Betrieb
Energie sparen und optimaler Betrieb 9 Energie sparen und optimaler Betrieb ACHTUNG Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. WARNUNG Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. -
Seite 34: Instandhaltung Und Wartung
Instandhaltung und Wartung 10 Instandhaltung und Wartung 10.1 Sicherheitsvorkehrungen bei Wartung und Service HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden. Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern. ACHTUNG: Achten Sie besonders auf den Ventilator! Es ist gefährlich, die Einheit zu überprüfen, während der Ventilator in Betrieb ist. -
Seite 35: Luftfilter, Ansauggitter, Luftauslass Und Außenblenden Reinigen
Instandhaltung und Wartung GEFAHR: STROMSCHLAGGEFAHR Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht Stromschlag- und Verletzungsgefahr. WARNUNG Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter benutzen. -
Seite 36: Ansauggitter Reinigen
Instandhaltung und Wartung Zierblende: 2 Den Luftfilter entfernen. Standardblende: Zierblende: 3 Luftfilter reinigen. Einen Staubsauger verwenden oder mit Wasser abwaschen. Wenn der Luftfilter stark verschmutzt ist, eine weiche Bürste und ein neutrales Reinigungsmittel verwenden. 4 Den Luftfilter im Schatten trocknen lassen. 5 Den Luftfilter wieder anbringen und das Ansauggitter schließen. - Seite 37 Instandhaltung und Wartung Standardblende: Zierblende: 2 Das Ansauggitter entfernen. Standardblende: 45° Zierblende: 3 Den Luftfilter entfernen. 4 Das Ansauggitter reinigen. Zum Reinigen eine weiche Borstenbürste und ein neutrales Reinigungsmittel verwenden. Ist das Ansauggitter stark verschmutzt, ca. 10 Minuten lang mit einem herkömmlichen Küchenreiniger einweichen und dann mit Wasser abwaschen.
-
Seite 38: Luftauslass Und Außenblenden Reinigen
Instandhaltung und Wartung 10.2.3 Luftauslass und Außenblenden reinigen WARNUNG Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und Brandgefahr. HINWEIS ▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen. Mögliche Folge: Verfärbungen und Verformungen. ▪ Nur Wasser oder Luft UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen. -
Seite 39: Infos Zum Kältemittel-Leckagen-Sensor
Instandhaltung und Wartung HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. Formel zur Berechnung der Menge des CO -Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000 Weitere Informationen erhalten Sie bei Ihrem Installateur. - Seite 40 Instandhaltung und Wartung INFORMATION Die Lebensdauer des Sensors beträgt 10 Jahre. 6 Monate vor dem Ende der Lebensdauer des Sensors zeigt die Benutzerschnittstelle den Fehlercode "CH-05" an, und nach Überschreiten der Lebensdauer wird "CH-02" angezeigt. Weitere Informationen zur Anzeige von Fehlercodes erhalten Sie in der Referenz zur Benutzerschnittstelle oder bei Ihrem Händler.
-
Seite 41: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 11 Fehlerdiagnose und -beseitigung Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler. WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.). -
Seite 42: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems
Fehlerdiagnose und -beseitigung Störung Maßnahme Das System funktioniert ▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass zwar, Kühl- oder von Außen- oder Inneneinheit durch Objekte Heizbetrieb arbeiten jedoch blockiert sind. Entfernen Sie gegebenenfalls alle nicht ausreichend. Objekte, und achten Sie darauf, dass eine gute Luftzirkulation gewährleistet ist. -
Seite 43: Symptom: Der Ventilator-Geschwindigkeit Entspricht Nicht Der Einstellung
Fehlerdiagnose und -beseitigung 11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird. Wenn bei Heizbetrieb die Raumtemperatur die eingestellte Ziel-Temperatur erreicht hat, schaltet sich die Außeneinheit aus und die Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender Ventilatordrehzahl. -
Seite 44: Symptom: Geräusche Des Klimageräts (Inneneinheit, Außeneinheit)
Fehlerdiagnose und -beseitigung 11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit) ▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das System im Kühl- oder Enteisungsbetrieb befindet. Hierbei handelt es sich um das Geräusch des Kältemittelgases, das durch Innen- und Außeneinheiten strömt. ▪... -
Seite 45: Veränderung Des Installationsortes
Veränderung des Installationsortes 12 Veränderung des Installationsortes Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise. FXFA20~125A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599624-1A – 2020.06... - Seite 46 Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,...
-
Seite 47: Für Den Installateur
Für den Installateur Für den Installateur FXFA20~125A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599624-1A – 2020.06... -
Seite 48: Über Die Verpackung
Über die Verpackung 14 Über die Verpackung 14.1 Übersicht: Über die Verpackung Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde. Es enthält Informationen zu folgenden Punkten: ▪ Einheit auspacken und handhaben ▪ Zubehörteile von der Einheit abnehmen Bitte auf Folgendes achten: ▪... -
Seite 49: So Entfernen Sie Das Zubehör Vom Innengerät
Über die Verpackung 14.2.2 So entfernen Sie das Zubehör vom Innengerät 1× 1× 1× 8× 4× 7× 1× 4× 1× 1× 1× 1× Papierschablone für Installation (oberer Teil der Verpackung) Allgemeine Sicherheitshinweise Installations- und Betriebsanleitung für Inneneinheit Installationsanleitung Unterlegscheiben für Aufhängebügel Schrauben (zur vorübergehenden Befestigung der Installations-Pappschablone an der Inneneinheit) Kabelbinder Metallschelle... -
Seite 50: Über Die Geräte Und Optionen
Über die Geräte und Optionen 15 Über die Geräte und Optionen In diesem Kapitel 15.1 Identifikation................................... 15.1.1 Typenschild: Inneneinheit............................15.2 Über die Inneneinheit................................15.3 Systemanordnung................................... 15.4 Kombinieren von Geräten und Optionen ..........................15.4.1 Mögliche Optionen für das Innengerät ......................... 15.1 Identifikation HINWEIS Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. -
Seite 51: Kombinieren Von Geräten Und Optionen
Über die Geräte und Optionen Inneneinheit Außeneinheit Benutzerschnittstelle Ansaugluft Austretende Luft Kältemittelrohrleitungen + Übertragungskabel Abflussrohr Ansauggitter und Luftfilter 15.4 Kombinieren von Geräten und Optionen INFORMATION In Ihrem Land sind bestimmte Funktionen oder Optionen möglicherweise NICHT verfügbar. 15.4.1 Mögliche Optionen für das Innengerät Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen: ▪... - Seite 52 Über die Geräte und Optionen ACHTUNG ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪...
-
Seite 53: Installation Des Geräts
Installation des Geräts 16 Installation des Geräts In diesem Kapitel 16.1 Den Ort der Installation vorbereiten............................16.1.1 Anforderungen an den Installationsort des Innengeräts ..................16.2 Montieren des Innengeräts..............................16.2.1 Richtlinien zur Installation der Inneneinheit ......................16.2.2 Leitlinien zur zur Installation des Abflussrohrs...................... 16.1 Den Ort der Installation vorbereiten Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird. - Seite 54 Installation des Geräts HINWEIS Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen verursachen. Gerät entspricht Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen Installationsszenarien keinerlei Störung auftreten kann.
- Seite 55 Installation des Geräts ≥304 mm: Bei Installation mit sich selbst reinigender Zierblende ≥274 mm: Bei Installation mit Frischlufteinlass-Kit Klasse 80~100: ≥266 mm: Bei Installation mit Standard-Zierblende ≥308 mm: Bei Installation mit Design-Zierblende ≥346 mm: Bei Installation mit sich selbst reinigender Zierblende ≥316 mm: Bei Installation mit Frischlufteinlass-Kit Klasse 125: ≥308 mm: Bei Installation mit Standard-Zierblende ≥350 mm: Bei Installation mit Design-Zierblende...
-
Seite 56: Montieren Des Innengeräts
Installation des Geräts 16.2 Montieren des Innengeräts 16.2.1 Richtlinien zur Installation der Inneneinheit INFORMATION Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es möglicherweise einfacher, erst die optionale Einrichtung zu installieren. ▪... - Seite 57 Installation des Geräts ▪ Pappschablone für die Installation (oberer Teil der Verpackung). Verwenden Sie die Pappschablone, um die korrekte horizontale Position zu bestimmen. Sie zeigt die erforderlichen Abmessungen und die Mittelpunkte. Sie können die Pappschablone an der Einheit befestigen. Mittelpunkt der Einheit Mittelpunkt der Deckenöffnung Pappschablone für die Installation (oberer Teil der Verpackung) Schrauben (Zubehör)
-
Seite 58: Leitlinien Zur Zur Installation Des Abflussrohrs
Installation des Geräts Bei Installation mit Standard-Zierblende Bei Installation mit Frischlufteinlass-Kit Bei Installation mit sich selbst reinigender Zierblende Bei Installation mit Design-Zierblende Abgehängte Decke Installationsanleitung (Zubehör) Einheit ▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit Wasser befüllten Vinylschlauch sicher, dass alle 4 Ecken der Einheit auf einer Ebene liegen. - Seite 59 Installation des Geräts ▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt. 1~1.5 m Haltestange Zulässig Nicht zulässig ▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein Kondenswasser bilden kann.
- Seite 60 Installation des Geräts 3 Auf Wasserleckagen prüfen (siehe "So prüfen Wasserleckagen" [ 60]). 4 Isolierung (Abflussrohr) installieren. 5 Das große Dämmungskissen (= Isolation) um die Metallschelle und den Abflussschlauch wickeln und mit Kabelbinder befestigen. 6 Abflussrohr am Abflussschlauch anschließen. ≤4 mm A-A' Abflussrohr-Anschluss (am Gerät angebracht) Ablaufschlauch (Zubehör)
- Seite 61 Installation des Geräts 3 Nur Ventilatorbetrieb starten (siehe Referenzhandbuch oder Wartungshandbuch der Benutzerschnittstelle). 4 Etwa 1 l Wasser langsam durch die Luftauslassöffnung einfüllen und auf Leckagen prüfen. Kunststoff-Gießkanne Auslass für Kondenswasser für Servicezwecke (mit Gummistopfen). Verwenden Sie diesen Auslass, um Wasser aus der Ablaufwanne abzulassen Position der Kondensatabfluss-Pumpe Abflussrohr-Anschluss...
-
Seite 62: Installation Der Leitungen
Installation der Leitungen 17 Installation der Leitungen In diesem Kapitel 17.1 Vorbereiten der Kältemittelleitungen............................ 17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 17.1.2 Isolieren der Kältemittelleitungen ......................... 17.2 Anschließen der Kältemittelleitung............................17.2.1 Kältemitteilleitungen anschließen ......................... 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................17.2.4 Hinweise zum Biegen der Rohre.......................... -
Seite 63: Isolieren Der Kältemittelleitungen
Installation der Leitungen ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchmesser Härtegrad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") 15,9 mm (5/8") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. -
Seite 64: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Installation der Leitungen ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Aufdornen des Rohrendes Verwendung der Absperrventile 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪... -
Seite 65: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation der Leitungen INFORMATION Öffnen Absperrventil Kältemittels erst, nachdem Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen. 17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen: ▪... -
Seite 66: So Dornen Sie Rohrenden Auf
Installation der Leitungen 17.2.5 So dornen Sie Rohrenden auf ACHTUNG ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. 1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. - Seite 67 Installation der Leitungen ▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten. ▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit anschließen. ▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren: Gasleitung Flüssigkeitsleitung Isoliermaterial (bauseitig zu liefern) Kabelbinder (Zubehör) Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung) (Zubehör) Überwurfmutter (an der Einheit angebracht) Kältemittelleitungsrohr-Anschluss (am Gerät angebracht) Einheit...
-
Seite 68: Elektroinstallation
Elektroinstallation 18 Elektroinstallation In diesem Kapitel 18.1 Über das Anschließen der elektrischen Leitungen ........................ 18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................18.1.3 Spezifikationen der Standardelektroteile ......................18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen.................... 18.1 Über das Anschließen der elektrischen Leitungen Typischer Ablauf Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden... -
Seite 69: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Elektroinstallation WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. ▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr. ▪... -
Seite 70: Spezifikationen Der Standardelektroteile
Elektroinstallation Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Ringscheibe Verlitzter Leitungsdraht mit runder, gecrimpter Klemme a Klemme b Schraube c Flache Ringscheibe O Zulässig X NICHT zulässig Anzugsdrehmomente Verkabelung Schraubengröße Anzugsdrehmoment (N•m) Stromversorgungskabel 1,2~1,4 Übertragungskabel M3.5... -
Seite 71: Die Elektrischen Leitungen An Die Inneneinheiten Anschließen
Elektroinstallation Komponente Klasse 20~40 50+63 Übertragungskabel 0,75 bis 1,25 mm (2‑adriges Kabel) H05RN-F (60245 IEC 57) Kabel Benutzerschnittstelle Benutzerschnittstelle - maximal 500 m Empfohlene bauseitige 6 A Sicherung Fehlerstrom Gerät Muss den geltenden gesetzlichen Vorschriften entsprechen MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die angegebenen Werte sind Maximalwerte (exakte Werte siehe elektrische Daten der Inneneinheit). - Seite 72 Elektroinstallation 6 Alle Zwischenräume dicht machen (bauseitig zu liefern), damit keine Kleintiere ins System gelangen können. 7 Die Wartungsblende wieder anbringen. 10~15 70~90 (mm) Wartungsblende (mit Schaltplan) Kabelöffnung Stromversorgung anschließen Kabelbinder Anschluss des Benutzerschnittstellen-Kabels und des Übertragungskabels Beispiel für ein komplettes System 1 Benutzerschnittstelle regelt 1 Inneneinheit.
-
Seite 73: Inbetriebnahme
Inbetriebnahme 19 Inbetriebnahme In diesem Kapitel 19.1 Übersicht: Inbetriebnahme ..............................19.2 Sicherheitsvorkehrungen bei Inbetriebnahme ........................19.3 Checkliste vor Inbetriebnahme .............................. 19.4 Probelauf durchführen ................................19.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen. -
Seite 74: Checkliste Vor Inbetriebnahme
Inbetriebnahme WARNUNG Wenn die Blenden der Inneneinheiten noch nicht befestigt sind, achten Sie darauf, nach Abschluss des Probelaufs das System auf AUS zu schalten. Zum Ausschalten die Benutzerschnittstelle verwenden. Den Betrieb nicht dadurch beenden, indem Sie Hauptschalter auf AUS schalten! 19.3 Checkliste vor Inbetriebnahme Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist. - Seite 75 Inbetriebnahme HINWEIS Den Probelauf NICHT unterbrechen. FXFA20~125A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599624-1A – 2020.06...
-
Seite 76: Erweiterte-Funktion
Erweiterte-Funktion 20 Erweiterte-Funktion 20.1 Bauseitige Einstellung Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der tatsächlichen Installation und den Anforderungen des Benutzers entsprechen: ▪ Deckenhöhe ▪ Typ der Zierblende ▪ Luftstromrichtungsbereich ▪ Luftvolumen, wenn der Thermostatregler auf AUS ist ▪... - Seite 77 Erweiterte-Funktion Falls … Zierblende benutzt wird Dann — Standard oder sich selbst reinigend 13 (23) Design Einstellung: Bereich von Luftstromrichtung Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Wenn Sie den Luftstromrichtungsbereich Dann einstellen wollen auf… — Oben 13 (23) Mittel Unten Einstellung: Luftvolumen, wenn der Thermostatregler auf AUS ist...
- Seite 78 Erweiterte-Funktion Nur zu verwenden in Kombination mit dem optionalen Fernsensor oder wenn die Einstellung M 10 (20), SW 2, — 3 benutzt wird. Einstellung: Zeit zur Filterreinigung Diese Einstellung muss den Anforderungen der Luftverunreinigung im Raum entsprechen. Bestimmt das Intervall, in dem auf der Benutzerschnittstelle die Meldung TIME TO CLEAN AIR FILTER (Zeit zur Filterreinigung) angezeigt wird.
- Seite 79 Erweiterte-Funktion Wenn Sie einstellen Dann Beispiel wollen… — 0°C 12 (22) Kühlen 24°C / Heizen 24°C 1°C Kühlen 24°C / Heizen 23°C 2°C Kühlen 24°C / Heizen 22°C 3°C Kühlen 24°C / Heizen 21°C 4°C Kühlen 24°C / Heizen 20°C 5°C Kühlen 24°C / Heizen 19°C 6°C...
-
Seite 80: Übergabe An Den Benutzer
Übergabe an den Benutzer 21 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 81: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 22 Fehlerdiagnose und -beseitigung 22.1 Fehler beseitigen auf Grundlage von Fehlercodes Wenn das Gerät auf ein Problem stößt, zeigt die Bedieneinheit einen Fehlercode an. Vor dem Zurücksetzen des Fehlercodes muss das Problem erkannt und behoben werden. Dies sollte von einem zugelassenen Monteur oder Ihrem Händler vor Ort durchgeführt werden. - Seite 82 Fehlerdiagnose und -beseitigung Code Beschreibung Fehler bei Auslassluft-Thermistor Anomalie bei Raumtemperatur-Thermistor von Fernregler FXFA20~125A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599624-1A – 2020.06...
-
Seite 83: Entsorgung
Entsorgung 23 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 84: Technische Daten
Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 24.1 Schaltplan 24.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan zur betreffenden Einheit. - Seite 85 Technische Daten Symbol Bedeutung AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L Kontrollleuchte, Leuchtdiode...
- Seite 86 Technische Daten Symbol Bedeutung Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste Transformator...
-
Seite 87: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. - Seite 88 4P599624-1A 2020.06 Verantwortung für Energie und Umwelt...
