Leitlinien Zur Installation Des Abflussrohrs; Allgemeine Leitlinien - Daikin FXFA20A2VEB Installation Und Betriebsanleitung

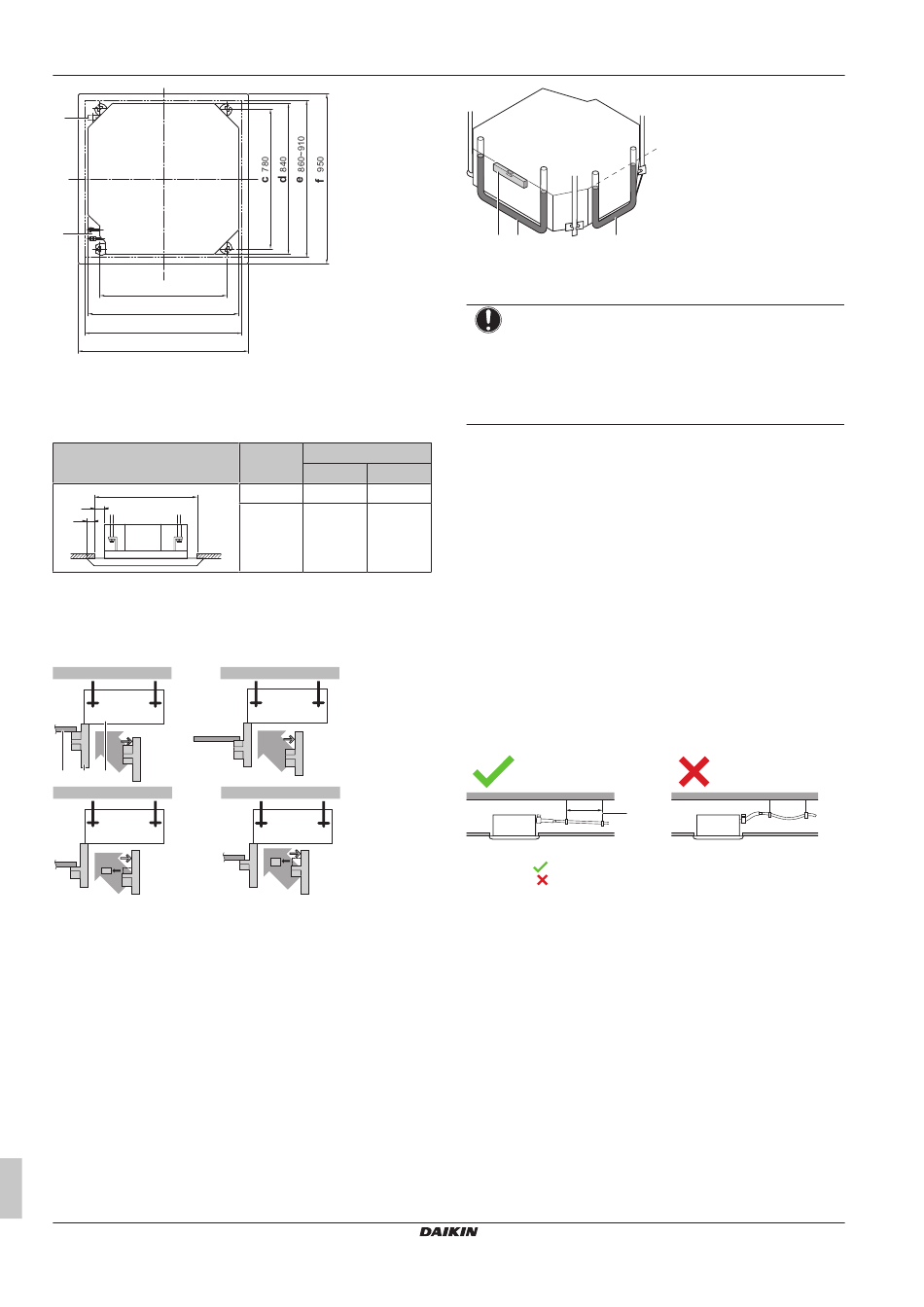

12 Installation der Einheit
a
b
c
710
d
840
e
860~910
f
950
a Abflussrohr
b Kältemittelrohre
c Aufhängebügel-Abstand (Aufhängung)
d Einheit
e Deckenöffnung
f Zierblende
Beispiel
A
B
C
(a)
A: Deckenöffnung
B: Abstand zwischen der Einheit und der Deckenöffnung
C: Überlappung von Zierblende und abgehängter Decke
▪ Installationsanleitung. Verwenden Sie die Installationsanleitung,
um die korrekte vertikale Position zu bestimmen.
A
1
2
1
2
a b c
C
2
1
1
A Bei Installation mit Standard-Zierblende
B Bei Installation mit Frischlufteinlass-Kit
C Bei Installation mit automatisch sich reinigender
Zierblende
D Bei Installation mit Design-Zierblende
a Abgehängte Decke
b Installationsanleitung (Zubehör)
c Einheit
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle 4
Ecken der Einheit auf einer Ebene liegen.
Installations- und Betriebsanleitung
18
(mm)
(a)
Wenn A Dann
(a) (a)
B C
860 mm 10 mm 45 mm
910 mm 35 mm 20 mm
B
2
2
1
1
D
1
2
2
a b b
a Wasserwaage
b Vinylschlauch
c Wasserstand
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist), kann es
Schwimmerschalters
kommen.
12.2.2

Leitlinien zur Installation des Abflussrohrs

Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann. Das bedeutet:

▪ Allgemeine Leitlinien

▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen
Allgemeine Leitlinien
▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm
Nenndurchmesser und 32 mm Außendurchmesser).
▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/100), damit sich im Rohr keine Luftblasen bilden können.
Haltestangen so verwenden wie gezeigt.
1~1.5 m
a
a Haltestange
Zulässig
Nicht zulässig
▪ Kondensierung. Ergreifen Sie geeignete Maßnahmen, damit sich
kein Kondenswasser bilden kann. Isolieren Sie die komplette
Abflussleitung im Gebäude.
▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung
installieren, damit ein Gefälle erzielt werden kann.
▪ Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht
belastet wird und keine Luftblasen entstehen.
▪ Steigleitung: ≤300 mm von der Einheit, ≤675 mm lotrecht zur
Einheit.
c
gegen die Fließrichtung
zu Funktionsstörungen
und zu einem Wasseraustritt
FXFA20~125A2VEB
VRV System Klimaanlage
3P599604-1E – 2022.02
des
